Maximera nyttan: Användningsområden för skanningsarmar
- 12 apr.
- 8 min läsning
TL;DR:
Skanningsarmar är portabla och kombinerar kontakt- och laserscanning för flexibel mätning.
De används ofta för kvalitetskontroll, reverse engineering och fältdimensionering direkt i produktionen.
Valet av metod bör baseras på applikationskrav för att optimera noggrannhet och effektivitet.
Att säkerställa tillförlitliga mätresultat i en modern verkstadsmiljö är inte alltid enkelt. Valet av mätverktyg avgör ofta hur snabbt du når rätt svar och hur hög kvalitet du kan garantera. Skanningsarmar har blivit ett centralt verktyg för ingenjörer och kvalitetskontrollspecialister som behöver flexibilitet utan att kompromissa med noggrannhet. Den här artikeln guidar dig genom de viktigaste användningsområdena, visar var skanningsarmar gör störst skillnad och hjälper dig att fatta välgrundade beslut om när och hur du bör använda dem i din produktion.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Bred användbarhet | Skanningsarmar används för kvalitetskontroll, reverse engineering, och fältmätning av komplexa detaljer. |
Flexibel mätteknik | Sensorbyte och portabilitet gör dem idealiska för inspektion direkt i produktionen. |
Jämför metoder | Val mellan skanningsarm, CMM och robotavgörs av detaljens storlek och krävda precision. |
Edge cases löses | Med spray, markörer och förlängda prober klarar skanningsarmar även reflekterande och stora objekt. |
Vad är en skanningsarm och varför används de?

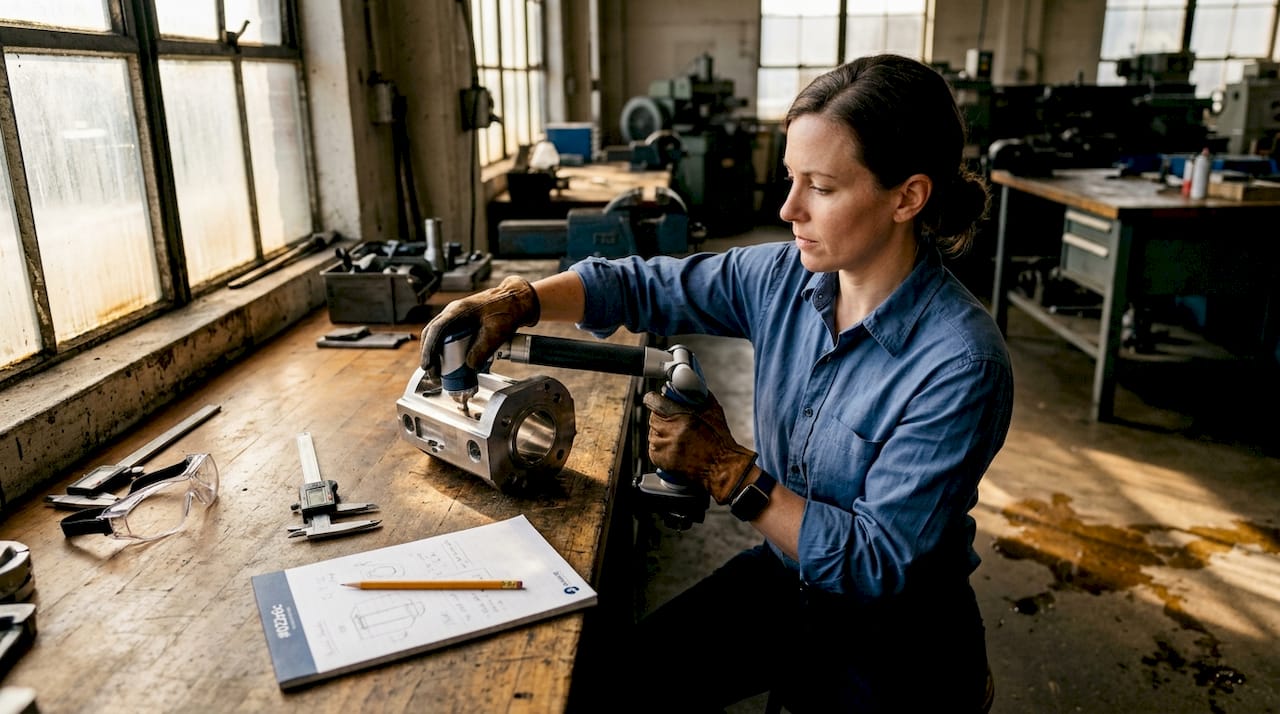

En skanningsarm, ofta kallad portabel koordinatmätarm eller PCMM, är ett ledbaserat mätinstrument som kan röra sig fritt i tre dimensioner. Den mäter punkter i rymden med hög noggrannhet och kan byta mellan kontaktmätning med prob och beröringsfri laserscanning beroende på uppgiften. Det är just denna kombination som gör skanningsarmen så kraftfull i verkstadsmiljö.
Kontaktmätning används när du behöver mäta enskilda punkter med maximal precision, exempelvis hål, kanter och plan. Laserscanning passar bättre när du snabbt vill fånga en hel yta eller komplex geometri. Många moderna armar stödjer sensorbyte utan kalibrering, vilket sparar tid och minskar risken för fel vid byte av mätmetod.
Jämfört med en stationär koordinatmätmaskin (CMM) har skanningsarmen en avgörande fördel: du tar med armen till detaljen, inte tvärtom. Det innebär att du kan mäta direkt i produktionsmiljön, vid monteringslinjen eller till och med ute på fältet. Skanningsarmar används för kvalitetskontroll och reverse engineering direkt i produktionsmiljö, vilket minskar ledtider och förflyttningar.
För att förstå varför skanningsarmar vunnit mark, titta på dessa egenskaper:
Portabilitet: Kan användas var som helst i fabriken eller på plats hos kund
Mångsidighet: Stöder både kontakt och laserscanning med snabbt sensorbyte
Realtidsfeedback: Mätdata visas direkt i mjukvaran under mätningen
Integration: Data exporteras direkt till CAD och analyssystem
Skalbarhet: Finns i olika räckvidder från 1,2 meter upp till 4,5 meter
Nedanstående tabell ger en snabb överblick av typiska specifikationer:
Egenskap | Typiskt värde |
Mätvolym | 1,2 till 4,5 m räckvidd |
Kontaktnoggrannhet | 15 till 50 μm |
Scanningnoggrannhet | 30 till 80 μm |
Vikt | 8 till 14 kg |
Frihetsgrader | 6 eller 7 axlar |
För dig som vill lära dig mer om dimensionsmätning och hur du väljer rätt verktyg för varje applikation, finns det goda resurser att ta del av.
“En skanningsarm ger dig friheten att mäta på dina villkor, inte på maskinens.”
Kvalitetskontroll: Från FAI till svetsinspektion
Kvalitetskontroll är det område där skanningsarmar används allra mest. Processen börjar ofta med en First Article Inspection (FAI), det vill säga en fullständig mätning av den första detaljen i en ny serie för att verifiera att tillverkningen stämmer med ritningen.
Kvalitetskontroll inklusive FAI, GD&T och svetsinspektion är ett huvudområde för skanningsarmar i industrin. En typisk process ser ut så här:
Montera armen på ett stabilt stativ nära detaljen
Registrera koordinatsystemet mot referenspunkter eller fixturer
Mät kritiska punkter med kontaktprob för hög precision
Scanna ytor med laser för att fånga form och profil
Jämför mätdata mot CAD-modell i realtid
Generera rapport med avvikelser och toleransanalys
GD&T, Geometric Dimensioning and Tolerancing, är ett standardiserat sätt att beskriva tillåtna avvikelser i form, läge och storlek. Skanningsarmen mäter dessa parametrar direkt och mjukvaran beräknar om detaljen uppfyller kraven. Det tar minuter, inte timmar.
Svetsinspektion är ett annat typiskt användningsfall. Svetsfogar har ofta komplexa geometrier och är svåra att mäta med traditionella metoder. Med en skanningsarm kan du snabbt verifiera fogprofil, genomträngning och position utan att demontera komponenten.
Praktiska exempel:
Plåtinspektion: Karossdelar i fordonsindustrin mäts för att kontrollera att pressade plåtar håller toleransen
Motorblock: Lagerlopp och cylinderborrningar mäts med kontaktprob för att verifiera bearbetning
Turbinblad: Komplexa ytor scannas för att jämföra mot nominell CAD-geometri
Ett viktigt faktum: noggrannhet ner till 30 μm för scanning gör skanningsarmar konkurrenskraftiga även för krävande applikationer. Realtidsfeedback är en stor fördel. Du ser avvikelser direkt på skärmen och kan fatta beslut på plats istället för att skicka detaljen till ett mätrum.
Vill du optimera mätprocessen ytterligare finns det beprövade metoder att ta del av, liksom tips för industriell mätning som kan spara tid och minska kassationer.
Reverse engineering och innovativ produktutveckling
Reverse engineering innebär att du skapar en digital modell av en fysisk komponent utan att ha tillgång till originalritningen. Det låter kanske ovanligt, men det är ett vanligt scenario. Gamla reservdelar utan dokumentation, konkurrenters produkter som ska analyseras, eller slitna verktygsformar som behöver rekonstrueras.
Reverse engineering av komponenter och integration med CAD/CAM är viktiga användningsfall för skanningsarmar i modern industri. Processen är enkel i teorin: scanna detaljen, bearbeta punktmolnet och generera en CAD-modell.
I praktiken kräver det lite förberedelse:
Rengör detaljen noggrant innan scanning
Placera referensmarkörer om detaljen är stor eller komplex
Scanna från flera vinklar för fullständig täckning
Bearbeta punktmolnet och ta bort brus i mjukvaran
Generera ytor och exportera till CAD-format
För produktutveckling är realtidsmätning en gamechanger. Istället för att tillverka prototyp, mäta, justera ritning och tillverka igen kan du mäta under bearbetningen och fånga avvikelser tidigt. Färre iterationer betyder kortare ledtid och lägre kostnad.
Proffstips: Dokumentera alltid scanning-sessionen med foton och anteckningar om ljusförhållanden, temperatur och fixturering. Det gör det enklare att reproducera resultaten vid nästa tillfälle och ger dig ett bra underlag om mätresultaten ifrågasätts.

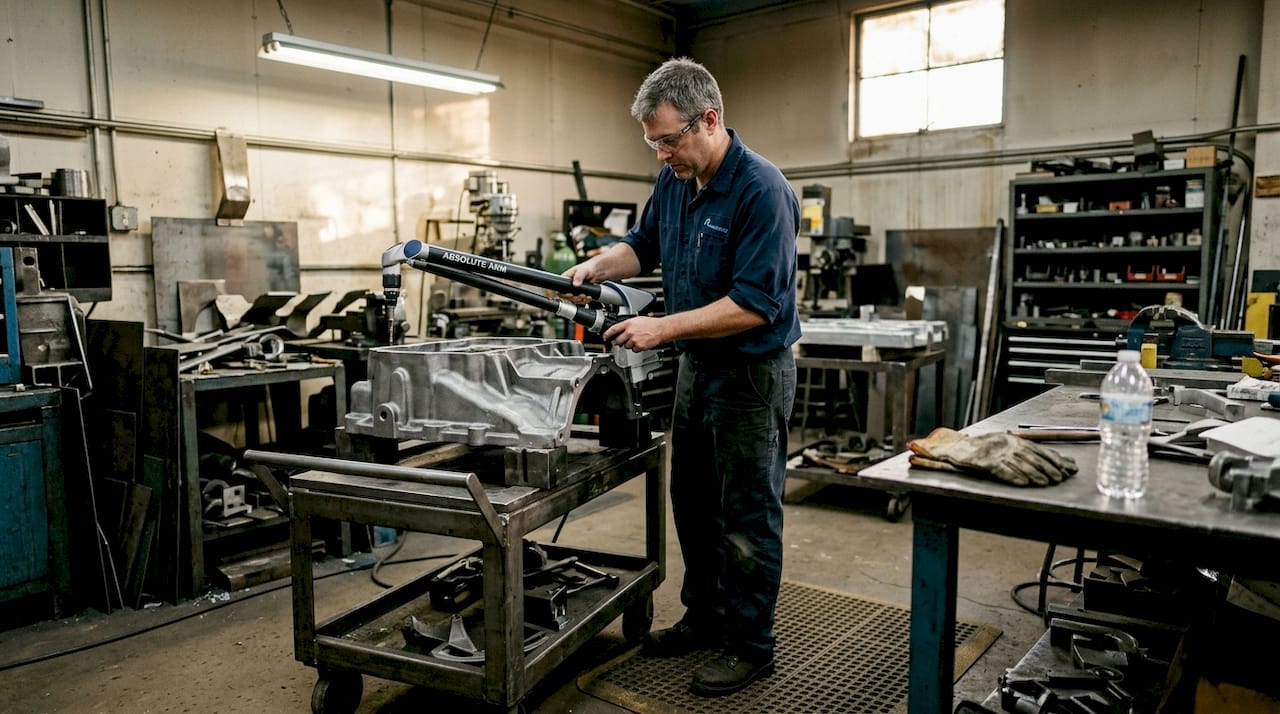

Ett konkret Absolute Arm-exempel visar hur portabla armar används för att scanna komplexa gjutgodsgometrier och direkt generera CAD-underlag för omarbetning. Resultatet är dramatiskt kortare ledtider jämfört med traditionell manuell uppmätning.
För avancerade scanninguppgifter kan du titta på användning av TrackScan P42 och hur det kompletterar armbaserad scanning. Glöm inte att kalibrering i industrin är avgörande för att säkerställa att dina mätresultat är spårbara och tillförlitliga.
Edge cases och gränsfall: När portabilitet krävs
Det finns situationer där varken en stationär CMM eller ett enkelt handverktyg räcker. Det är här skanningsarmar verkligen visar sin styrka, i de svåra fallen.
Reflekterande och blanka ytor är ett klassiskt problem. Lasern studsar på ytan och ger brus eller saknade datapunkter. Lösningen är scanning spray, ett tunt matt lager som appliceras på ytan för att ge lasern något att reflektera mot. Portabla armar prioriteras för stora eller flexibla delar och reflekterande ytor kräver scanning spray för att ge tillförlitliga resultat.
Andra utmanande situationer:
Stora delar: Flygplansstrukturer, fartygskomponenter och stora svetskonstruktioner som inte ryms i ett mätrum
Flexibla material: Gummi och plast som deformeras vid beröring kräver beröringsfri laserscanning
Svårtillgängliga punkter: Förlängda prober och böjda mätstift når in i hål och kaviteter som annars är omöjliga att mäta
Fältmätning: Maskiner och strukturer som inte kan transporteras mäts på plats med portabel arm
Proffstips: Vid fältmätning, kontrollera alltid temperaturstabiliteten. Stora temperaturskillnader mellan transport och mätning kan påverka armens noggrannhet. Låt armen acklimatisera i minst 30 minuter innan mätning påbörjas.
Markörer, små reflekterande punkter som klistras på detaljen, används för att skapa ett gemensamt koordinatsystem när du behöver scanna från flera positioner. Mjukvaran syr ihop de olika scanningarna till en sammanhängande modell. Det är en teknik som gör det möjligt att mäta delar som är flera meter långa med en arm som bara når 2,5 meter.
För utmanande mätfall erbjuder SIMSCAN lösningar för edge cases som hanterar komplexa geometrier och svårtillgängliga mätpunkter effektivt.
Skanningsarmar vs stationära CMM och robotmätning
Valet mellan portabel skanningsarm, stationär CMM och robotbaserad mätning är inte alltid självklart. Varje metod har sina styrkor och passar olika situationer.
Metod | Precision | Portabilitet | Kostnad | Bäst för |
Stationär CMM | Mycket hög | Ingen | Hög | Små toleranser, hög volym |
Portabel arm | Hög | Full | Medel | Flexibel inspektion, fältmätning |
Robotmätning | Hög | Begränsad | Mycket hög | 100% inspektion, automation |
Portabla armar lämpar sig för medium-stora delar, robotar för 100% inspektion i automatiserade produktionslinjer. Stationära CMM är fortfarande överlägset noggrannast för mycket små toleranser, under 5 μm, men kräver att detaljen transporteras till mätrummet.
Vanliga fallgropar vid val av metod:
Att välja portabel arm för detaljer som kräver CMM-precision
Att investera i robotmätning när volymen inte motiverar kostnaden
Att underskatta vikten av mjukvara och integration vid val av system
Att glömma utbildning och support i kalkylen
För dig som utvärderar alternativ är KSCAN X ett intressant alternativ som kombinerar hög noggrannhet med portabilitet och passar många av de situationer där varken en stationär CMM eller en enkel handscanner räcker.
Expertperspektiv: Mixa metoder för maximal effekt
En vanlig missuppfattning i industrin är att man måste välja ett enda mätverktyg och hålla sig till det. I verkligheten vinner de verkstäder som mixar metoder och väljer rätt verktyg för varje uppgift.
Skanningsarmar möjliggör ‘measure more with less’ tack vare sensorbyten, vilket innebär att en och samma arm kan hantera både snabb ytscanning och precis punktmätning. Det minskar behovet av flera separata system och förenklar arbetsflödet.
Vår erfarenhet visar att de bästa resultaten uppnås när du utgår från applikationens krav, inte från verktygets maximala specifikation. En arm med 20 μm noggrannhet är inte bättre än en med 40 μm om din tolerans är 0,5 mm. Välj rätt nivå och investera istället i utbildning och bra mjukvara.
Våga testa i verklig miljö. Katalogdata och laboratorietester berättar inte hela sanningen. En arm som presterar utmärkt i ett temperaturkontrollerat mätrum kan ge sämre resultat i en varm och vibrerande verkstadsmiljö. Erfarenhet från verkliga mätningar slår alltid specifikationsblad. Läs mer om metoder för optimal kvalitet för att bygga en robust mätstrategi.
Så hittar du rätt skanningsarm för dina behov
Att välja rätt skanningsarm handlar om att matcha armens egenskaper mot dina faktiska mätuppgifter. Räckvidd, noggrannhet, sensorkompatibilitet och mjukvaruintegration är alla faktorer som spelar roll.
Vi på LK Scandinavia hjälper dig att navigera bland alternativen. Vår produktportfölj täcker allt från kompakta armar för verkstadsmiljö till avancerade system för flyg och fordonsindustrin. Utforska vårt sortiment av Nikon Mätarmar för en bred översikt, eller titta närmre på KSCAN X om du behöver hög noggrannhet kombinerat med portabilitet. Kontakta oss för rådgivning, demonstration och provmätning i din miljö.
Vanliga frågor om skanningsarmars användningsområden
Vilka detaljer kan mätas med skanningsarmar?
Skanningsarmar klarar varierande detaljer som plåt, motorblock, turbinblad, fixturer och komponenter med komplexa geometrier, vilket gör dem mångsidiga för de flesta verkstadstillämpningar.
Fungerar skanningsarmar på blanka eller reflekterande ytor?
Ja, men reflekterande ytor kräver spray eller markörer för att förbättra scanresultatet och fånga detaljer korrekt utan brus i punktmolnet.
När är det bättre med en stationär CMM än en portabel skanningsarm?
Stationära CMM vs portabla armar skiljer sig åt i precision kontra flexibilitet, där stationära CMM ger högsta precision för mycket små toleranser medan portabla armar föredras för smidighet och snabbt resultat nära produktionen.
Hur integreras skanningsdata med CAD-system?
Integration med CAD/CAM sker genom direktexport av mätdata för vidare bearbetning, optimerad design och effektivare produktutveckling utan manuell dataöverföring.
