Checklista för mätning i industrin: exakt resultat
- 15 apr.
- 7 min läsning
TL;DR:
Korrekt mätteknik och struktur är avgörande för tillförlitliga industrimätningar.
Dokumentation och kalibrering säkerställer spårbarhet och kvalitet, vilket minskar kostnader och fel.
Riskhantering och säkerhetsrutiner är viktiga komplement för att skydda personal och instrument.
Felaktiga mätningar kostar mer än du tror. En enda avvikelse på några hundradels millimeter kan leda till kasserade serier, produktionsstopp och reklamationer som slukar både tid och pengar. Korrekt mätteknik minskar spill och uppfyller kraven i ISO 9001, men det kräver ett strukturerat arbetssätt. Den här artikeln ger dig en praktisk checklista med fem steg för industrimätning, från förberedelse till dokumentation, så att du kan säkerställa kvalitet och undvika kostsamma misstag i produktionen.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Femstegsmodell | Industrimätning utgår alltid från en femstegsmodell för att säkerställa resultat och spårbarhet. |
Kvalitetskontroll | Nyckeltal och osäkerhetsbudget styr både produktionskvalitet och förbättringsarbete. |
Riskhantering | Checklistor och riskmatriser gör att du kan kontrollera arbetsmiljö och identifiera faror i mätmomenten. |
Expertvalidering | Val av rätt instrument och operatörsvalidering är avgörande för att minska fel och säkra långsiktig precision. |
Förberedelser: krav, verktyg och checklistans komponenter
Innan du sätter igång med en mätning måste du veta exakt vad du mäter, varför du mäter det och vilken noggrannhet som krävs. Det låter självklart, men i praktiken hoppar många team direkt till instrumentet utan att ha definierat krav eller kontrollerat att utrustningen är kalibrerad. Det är där felen börjar.
Effektiv industrimätning kräver definition av kritiska mätpunkter, val av instrument, kalibrering, utbildning och dokumentation. Det är fem byggstenar som hänger ihop. Saknar du en av dem riskerar du att hela mätprocessen ger opålitliga resultat.
Här är de viktigaste komponenterna i en välbyggd checklista:
Komponent | Vad det innebär | Varför det är kritiskt |
Instrument | Koordinatmätmaskin, lasertracker, 3D-skanner | Fel verktyg ger fel data |
Kalibrering | Spårbar kalibrering mot nationell standard | Säkerställer mätspårbarhet |
Utbildning | Operatörscertifiering och metodkunskap | Minskar mänskliga fel |
Dokumentation | Protokoll, ritningar, avvikelserapporter | Krävs för ISO 9001 |
Miljö | Temperatur, vibrationer, luftfuktighet | Påverkar mätresultatet direkt |
Välj alltid instrument med en specifik tolerans för precision som är minst tre till fyra gånger bättre än den tolerans du ska kontrollera. Det är en tumregel som sparar dig från gränsfall och tveksamma godkännanden.
För att strukturera arbetet kan du använda en checklista för mättjänster som täcker alla steg. Kombinerat med ett genomtänkt upplägg kan du optimera arbetsflödet och minska ledtider i mätcellen.
Vanliga resurser du behöver ha på plats:
Kalibreringscertifikat för alla instrument
Aktuella ritningar och toleransspecifikationer
Mätplan med definierade mätpunkter
Utbildningsprotokoll för operatörer
Miljökontrollsystem för temperatur och vibrationer
Proffstips: Kontrollera alltid rumstemperaturen innan en precisionsmätning. Stål expanderar ungefär 11 mikrometer per meter och grad Celsius. Vid en komponent på 500 mm och en temperaturskillnad på 2 grader kan felet bli över 10 mikrometer, vilket kan avgöra om en detalj godkänns eller kasseras.

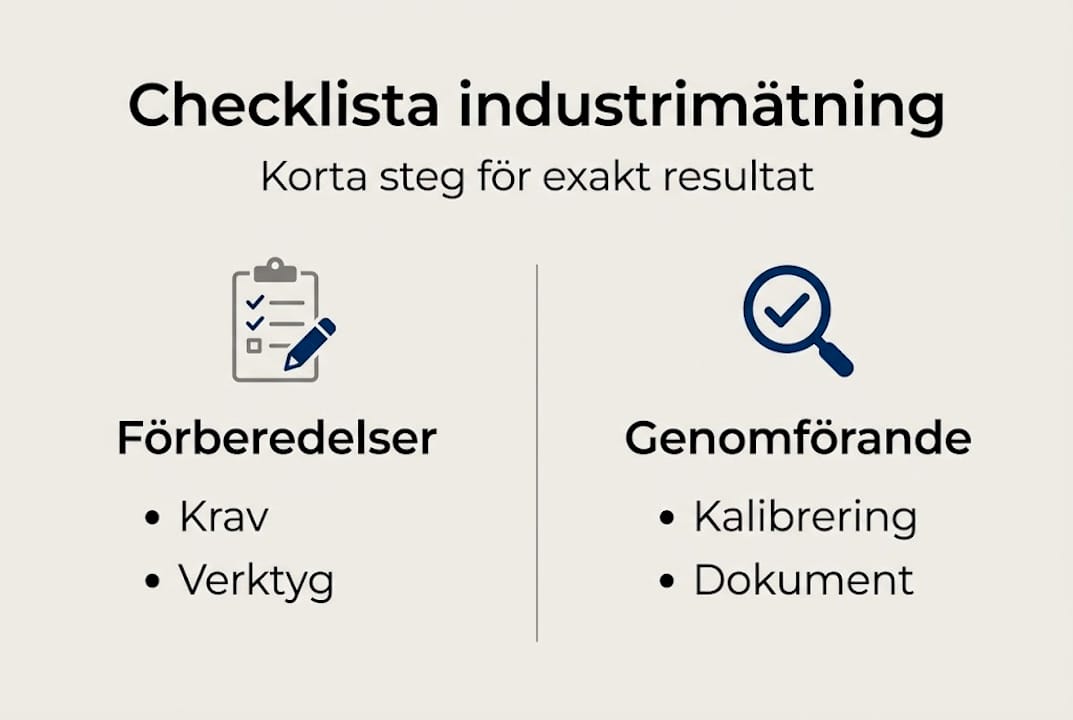

Steg-för-steg: mätprocessen från planering till genomförande
När du vet vilka verktyg och krav som gäller är det dags att följa checklistan steg för steg. En strukturerad process minskar risken för att du missar något och gör det lättare att spåra fel i efterhand.
Systematisk planering, val av rätt mätinstrument och kalibrering är avgörande för exakt industrimätning. Utan dessa tre grundpelare kan du inte lita på dina resultat, oavsett hur avancerat instrument du använder.
Mekanisk mätning inkluderar direkta och indirekta metoder, och valet påverkar både noggrannhet och mättid. Direkta metoder ger omedelbart avläsbart värde, medan indirekta metoder kräver beräkning men kan nå svårtillgängliga punkter.
Definiera mätpunkter Identifiera vilka geometriska egenskaper som är funktionskritiska, exempelvis planhet, rundhet eller ett hålmönster. Markera dessa i mätplanen.
Välj instrument Matcha instrumentets noggrannhet mot toleransen. En koordinatmätmaskin passar komponentbearbetning med komplexa geometrier, medan en lasertracker lämpar sig för stora strukturer.
Kalibrera Utför kalibrering enligt tillverkarens anvisningar och dokumentera resultatet med spårbarhet till nationell standard.
Utbilda Se till att operatören känner till mätprogrammet, fixtureringen och hur avvikelser ska rapporteras.
Dokumentera och följ upp Spara mätprotokoll, jämför mot toleranser och eskalera avvikelser omgående.
Metod | Direkt mätning | Indirekt mätning |
Exempel | Mikrometer, koordinatmätmaskin | Laser interferometer, CMM med sond |
Noggrannhet | Hög vid enkla geometrier | Hög vid komplexa former |
Mättid | Kort | Längre |
Tillämpning | Enkla dimensioner | Komplexa ytor och stora detaljer |
Viktigt: Alla mätinstrument som används i säkerhetskritiska applikationer måste ha giltig kalibrering och spårbarhet till SI-enheter. Utan det saknar mätresultaten juridisk och teknisk giltighet.
För steg-för-steg optimering av hela mätprocessen finns det beprövade metoder att följa. Vill du fördjupa dig i detaljer finns också tips för precisionsmätning som täcker vanliga fallgropar.
Kvalitetskontroll: nyckeltal, osäkerhet och dokumentation
Efter att processen är genomförd ska resultatet granskas, verifieras och dokumenteras för löpande förbättring. Det räcker inte att mäta rätt. Du måste också förstå vad resultaten betyder och hur du agerar på avvikelser.
Kvalitetsmätning i tillverkning använder KPI:er som genomströmning, förstapassningsgrad och reklamationsfrekvens. Dessa nyckeltal ger dig en objektiv bild av hur väl mätprocessen fungerar och var förbättringspotential finns.
Viktiga KPI:er att följa:
Förstapassningsgrad (FPY): Andel detaljer som godkänns vid första mätning utan omarbetning
Reklamationsfrekvens: Antal kundreklamationer kopplade till mätfel
Genomströmning: Antal mätta komponenter per tidsenhet
Leveransprecision: Andel leveranser inom tolerans och i tid
Kalibreringsstatus: Andel instrument med giltig kalibrering
Mätosäkerhet är ett begrepp som många underskattar. Det handlar om att kvantifiera hur mycket ditt mätresultat kan avvika från det sanna värdet. Swedac tillhandahåller handledning för bedömning av mätosäkerhet med Excel-mallar för olika mätsituationer.
Osäkerhetskälla | Typisk storlek | Hur du hanterar det |
Instrument | 0,5 till 5 µm | Kalibrering och underhåll |
Operatör | 1 till 10 µm | Utbildning och standardisering |
Temperatur | 1 till 20 µm | Klimatiserat mätrum |
Fixturering | 2 till 8 µm | Standardiserade fixturkit |
För standardiserad mätning som ger jämförbara resultat över tid är dokumentation nyckeln. Välj ett system för praktiska mätlösningar som passar din produktionsmiljö och dina volymer.
Proffstips: Dokumentera alltid avvikelser med foto, mätvärde och åtgärd i samma protokoll. Det gör rotorsaksanalysen snabbare och ger dig ett underlag för att bevisa förbättring mot kund och certifieringsorgan. Se till att precision och kvalitet i produktion alltid är spårbar bakåt i tid.
Säkerhet och riskhantering: skyddsronder och riskmatriser
När dokumentation och kvalitet är säkrade måste du även inkludera säkerhetskontroller och riskbedömning i mätprocessen. Mätning i industriell miljö innebär risker som lätt förbises när fokus ligger på noggrannhet och produktivitet.
Riskbedömning i industri inkluderar checklistor och riskmatriser för skyddsronder, vilket är direkt relevant för mätning av risker som buller och vibrationer. En välgjord riskmatris hjälper dig att prioritera åtgärder baserat på sannolikhet och konsekvens.
Viktiga säkerhetsaspekter att inkludera i din checklista:
Buller: Mätrum nära bearbetningsmaskiner kan ha bullernivåer som kräver hörselskydd och påverkar vibrationskänsliga instrument
Vibrationer: Golvvibrationer från pressar eller truckar kan ge mätfel på upp till 15 µm i känsliga system
Termiska effekter: Solljus, värmekällor och kalla drag skapar temperaturgradienter som förfalskar mätresultat
Elektriska risker: Lasertracker och 3D-skannrar kräver jordat elnät och korrekt kabeldragning
Ergonomi: Tunga mätarmar och upprepade rörelser ökar risken för belastningsskador
Kom ihåg: En skyddsrond i mätcellen ska genomföras minst en gång per kvartal. Dokumentera alla observationer och koppla dem till åtgärdsplaner med ansvarig och datum.
Använd en riskmatris med axlarna sannolikhet och allvarlighetsgrad för att rangordna risker. Risker med hög sannolikhet och allvarlig konsekvens åtgärdas omedelbart. Risker med låg sannolikhet och liten konsekvens kan accepteras eller hanteras på längre sikt.
För en djupare förståelse av industriell metrologi och nytta är det värt att sätta sig in i hur riskhantering och mätprecision hänger ihop som system.
Proffstips: Koppla din riskmatris till ett digitalt avvikelsesystem. När en operatör rapporterar en risk direkt i systemet skapas automatiskt ett ärende med prioritet, ansvarig och deadline. Det eliminerar risken att handskrivna lappar försvinner.
Expertens syn: vad de flesta checklistor missar i industrimätning
De flesta checklistor för industrimätning täcker det uppenbara: kalibrera instrumentet, kontrollera toleransen, dokumentera resultatet. Men det är i detaljerna och edge cases som kvaliteten verkligen avgörs.
Det finns egentligen inga standardiserade färdiga checklistor för industrimätning. Komponenterna måste sammanställas från metrologiguider och anpassas till din specifika miljö. Det är ett arbete som kräver erfarenhet, inte bara ett formulär att fylla i.
De vanligaste misstagen vi ser är ej kalibrerade instrument som används för länge utan kontroll, och operatörer som saknar utbildning i mätosäkerhet. Många vet hur man kör ett mätprogram men förstår inte vad resultaten egentligen betyder.
Termiska effekter och vibrationer är de dolda bovarna. En komponent som mäts direkt efter bearbetning kan ha en temperatur på 30 till 40 grader och ge helt missvisande värden. Vänta alltid tills detaljen är tempererad till rumstemperatur.
Digitala och AI-baserade mätsystem är kraftfulla, men de måste valideras manuellt. ISO 17025-ackreditering kräver att du kan visa spårbarhet och reproducerbarhet. Lita inte blint på automatiska godkännanden. Verifiera regelbundet med kända referensartiklar.
För att nå metrologi och optimal kvalitet på lång sikt krävs en kultur där mätning ses som ett strategiskt verktyg, inte en administrativ börda.
Nästa steg: mätlösningar och expertstöd för din industri
Nu när du har en tydlig bild av checklistan och processerna är det enkelt att ta nästa steg mot rätt verktyg och mätlösningar för din verksamhet.
Vi på LK Scandinavia AB hjälper teknik- och kvalitetsansvariga att välja rätt utrustning för exakt industrimätning. Oavsett om du behöver en lasertracker och tillbehör för stora strukturer, en avancerad KSCAN X produkt för komplexa ytor, eller en uppgradering och retrofit av befintlig utrustning, har vi lösningen. Kontakta oss för att diskutera dina specifika mätbehov och få ett skräddarsytt förslag.
Vanliga frågor om industrimätning
Vilka är de fem viktigaste stegen i industriell mätning?
Effektiv industrimätning kräver att du definierar mätpunkter, väljer instrument, kalibrerar och kontrollerar spårbarhet, utbildar användare samt dokumenterar och följer upp resultaten. Alla fem stegen måste vara på plats för att resultaten ska vara tillförlitliga.
Hur kontrollerar jag mätosäkerheten i industrin?
Swedac tillhandahåller handledning för bedömning av mätosäkerhet med exempel på osäkerhetsbudgetar och Excel-mallar för olika mätsituationer. Använd dessa verktyg för att identifiera och kvantifiera varje osäkerhetsbidrag i din mätkedja.
Vad är KPI:er inom industrimätning och varför används de?
KPI:er mäter produktionskvalitet och effektivitet, såsom genomströmning, förstapassningsgrad och reklamationsfrekvens. De används för att identifiera förbättringsmöjligheter och ge ett objektivt underlag för beslut om processjusteringar.
Hur integreras skyddsrond och riskmatris i mätprocessen?
Checklistor för skyddsronder och riskmatriser hjälper dig att identifiera och hantera risker vid mätning, särskilt för buller och vibrationer. Genomför skyddsronder kvartalsvis och koppla varje identifierad risk till en konkret åtgärdsplan med ansvarig person.
