Instruktion för exakt positionsmätning i industrin

  • för 4 dagar sedan
  • 8 min läsning

I kontrollrummet övervakar personalen fabriken genom att följa upp mätvärden och data i realtid.

TL;DR:
  • Felaktig positionsmätning kan orsaka betydande kostnader genom försenade leveranser och defekta detaljer. Att noggrant förbereda miljön, välja rätt verktyg och dokumentera varje mätning är avgörande för tillförlitliga resultat. Regelbunden kalibrering och systematisk felsökning hjälper till att upprätthålla hög mätprecision över tid.



Felaktig positionsmätning kostar mer än de flesta räknar med. Kasserade detaljer, om montage och försenade leveranser är direkta konsekvenser av mätosäkerhet som hade kunnat undvikas med rätt instruktion utföra exakt positionsmätning från start. Den här guiden riktar sig till ingenjörer och tekniker i tillverkningsindustrin som vill ha ett metodiskt och tekniskt genomarbetat stöd, från val av verktyg och miljökrav till steg för steg positionsmätning, felsökning och långsiktig kalibreringsstrategi. Du får konkreta svar, inte generella råd.



Innehållsförteckning





Viktiga lärdomar



Punkt

Detaljer

Förbered miljön noggrant

Håll verkstadstemperaturen stabil på 20 ± 2 °C för att minimera termiska mätavvikelser.

Välj rätt teknik för uppgiften

RTK, ballbar och mätklocka löser olika typer av positionsfel och kompletterar varandra.

Dokumentera varje mätning

Registrerade mätvärden och avvikelsedata är grunden för korrekt felsökning och beslut.

Kalibrera med fasta intervall

Regelbunden kalibrering var tredje till sjätte månad säkerställer fortsatt mätprecision.

Felsök systematiskt

Mönsteranalys med ballbar och mätklocka identifierar rotorsaker snabbare än provtagning.

Verktyg och förberedelser för exakt positionsmätning



Ingen mätning blir bättre än förutsättningarna tillåter. Innan du kör ett enda mätpass bör du ha kontrollerat tre saker: att rätt instrument finns tillgängligt och kalibrerat, att miljön uppfyller kraven, och att maskinen är i det skick den ska mätas i.



Nödvändig utrustning



Valet av verktyg avgörs av uppgiftens toleranskrav och maskintyp. En grundläggande uppsättning för tillverkningsindustrin inkluderar:



  • Mätklocka med upplösning 0,001 mm. Används för att detektera mekaniskt glapp och geometriska avvikelser direkt på maskinen.

  • Ballbar-kit (cirkulärt testverktyg). Ger snabb diagnostik av servo- och geometrifel i CNC-maskiner via mönsteranalys av ballbar-plottar.

  • GNSS RTK-mottagare för storskaliga eller utomhusbaserade positionsmätningar. RTK-teknik ger noggrannhet på 1 till 2 cm horisontellt och 2 till 4 cm vertikalt, vilket är avsevärt bättre än standard-GPS som rör sig på 3 till 10 meters felmarginal.

  • Laserspårare eller CMM (koordinatmätmaskin) för tredimensionell verifiering med hög noggrannhet.

  • Temperaturloggare och vibrationsdämpande underlag.



Miljökrav och maskinförutsättningar



Temperaturkontroll är kritisk för att bibehålla mätprecision. En konstant verkstadstemperatur på 20 ± 2 °C minskar termisk expansion i både mätobjekt och mätinstrument. Temperaturen bör ha stabiliserats i minst fyra timmar innan mätning påbörjas.

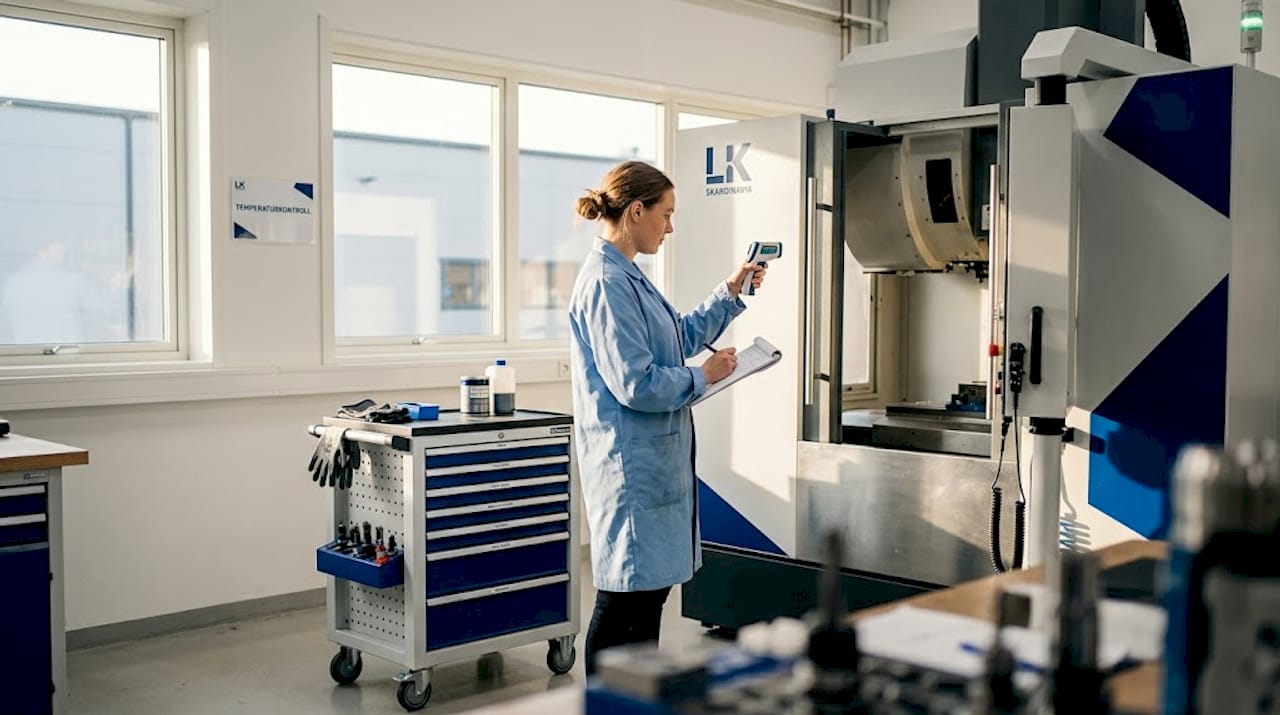

En tekniker kontrollerar noggrant temperaturen vid CNC-maskinen.

Vibrationer från angränsande maskiner är en underskattad felkälla. Placera mätinstrument på vibrationsdämpande underlag och undvik mätning under pågående tung bearbetning i närheten.



Parameter

Krav

Konsekvens vid avvikelse

Temperatur

20 ± 2 °C

Termisk expansion ger mätfel

Luftfuktighet

45–75 % RH

Korrosion och optisk störning

Vibrationer

Under 0,5 mm/s (RMS)

Slumpmässiga positionsavvikelser

Uppvärmningstid maskin

Minst 30 min drift

Mekaniska glapp och geometrifel

Kalibrering innan mätning



Punktkalibrering är vanligast vid GNSS RTK-system medan gridkalibrering rekommenderas vid storskaliga undersökningar. För verkstadinterna CMM och laserspårare gäller att kalibreringsprotokoll ska följa tillverkarens specifikation och att certifierade referensobjekt används.


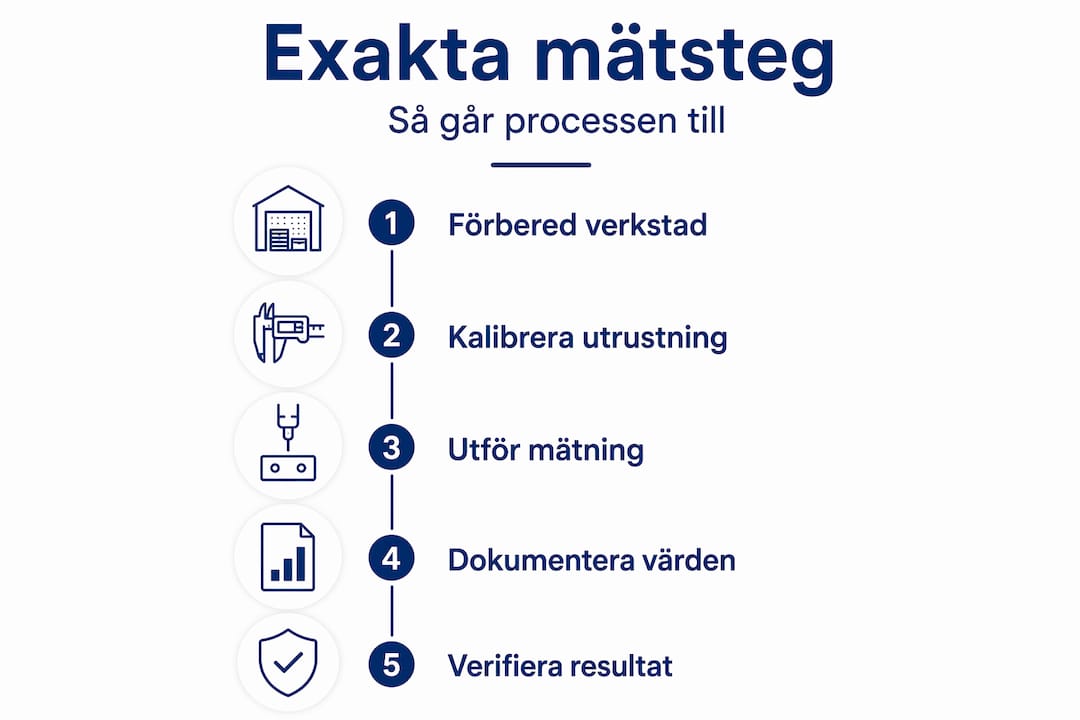

Grafisk guide: så mäter du position med hög precision – steg för steg

Proffstips: Kontrollera alltid att kalibreringsdata för ditt GNSS RTK-system refererar till rätt geoidmodell. RTK-system kräver att basstation och rover använder samma datum och RTCM-standard. En mismatch ger mätfel trots att systemet visar “FIX”-status.



Steg för steg: genomförande av positionsmätning



En metodisk approach är det som skiljer tillförlitliga mätresultat från gissningar. Nedan följer en exakt positionsmätning guide anpassad för tillverkningsplattformar med CNC-maskiner, koordinatmätningsmaskiner och GNSS-baserade system.



Förberedelse av arbetsstycke och maskin



  1. Rengör alla kontaktytor. Spånor, olja och smuts på bordet eller i fästanordningen ger direkt upphov till positioneringsfel. Rengör och torka av innan fixturering.

  2. Fixera arbetsstycket korrekt. Kontrollera att det inte rör sig under mätningen. Använde du ett fixturkit för mätning bör du verifiera att klämkrafterna inte deformerar detaljen.

  3. Värm upp maskinen. Låt CNC-maskinen köra i minst 30 minuter vid normal driftstemperatur innan mätning. Termisk expansion i spindel och skruvar stabiliseras och ger mer reproducerbara resultat.

  4. Definiera referenspunkter. Fastställ ett koordinatsystem med tydliga referenspunkter som du kan reproducera vid nästa mätning. Dokumentera dessa koordinater i mätprotokollet.



Genomförande av mätning



  1. Ställ in mätinstrumentets nollpunkt. Nollpunktssättning mot ett känt referensobjekt eller ett befintligt koordinatsystem är ett krav, inte ett alternativ.

  2. Mät referenspunkterna i rätt ordning. Börja alltid med referenspunkterna och mät sedan mot dessa. Slumpmässig ordning ger svåranalyserade avvikelseprofiler.

  3. Kör ballbar-testet vid CNC-diagnostik. Systematisk felsökning med ballbar-plot är det effektivaste sättet att diagnostisera servo- och geometrifel. Analysera mönstret i plottresultatet: en ellipsform tyder på axelskalfel, lobusmönster indikerar servomatchningsproblem.

  4. Läs av och notera mätvärden vid varje punkt. Undvik att “avrunda i huvudet”. Spela in rådata och låt analysverktyget beräkna avvikelser.



Proffstips: Vid GNSS RTK-mätning utomhus, vänta alltid till RTK-statusen visar stabilt “Fixed” i minst 60 sekunder innan du registrerar ett mätvärde. En “Float”-lösning kan ge centimeterstora slumpmässiga fel som inte syns utan noggrant loggning.



Dokumentation under mätprocessen



Vad som dokumenteras

Format

Syfte

Råmätvärden per punkt

Numerisk lista

Sporbarhet och avvikelseberäkning

Datum, tid och temperatur

Header i mätprotokoll

Koppla avvikelser till miljöfaktorer

Maskinens uppvärmningstid

Notering i protokoll

Verifiering av termisk stabilitet

Kalibreringsreferens

Certifikatnummer

Spårbarhet till nationella standarder

Ballbar-plottar

Bilaga som PDF

Mönsteranalys och jämförelse över tid

Vanliga fel och hur du undviker dem



Det är sällan ett enda misstag som ger dåliga mätresultat. Vanligtvis är det en kombination av flera faktorer som tillsammans driver avvikelsen utanför toleransen. Att känna till dessa mönster i förväg är hälften av lösningen.



Positionsfel och deras vanligaste orsaker



  • Mekaniskt glapp. En mätklocka med upplösning 0,001 mm krävs för att identifiera glapp över 0,015 mm i kulskruvar eller styrningar. Glapp i detta storleksintervall ger direkt påverkan på positionsnoggrannheten och indikerar slitage som kräver åtgärd.

  • Inkorrekt encoder-feedback. Om maskinens positionsgivare inte är korrekt kalibrerad mot den faktiska axelrörelsen uppstår systematiska avvikelser som ökar med förflyttningsavståndet.

  • Termisk expansion. En temperaturförändring på bara 1 °C ger en linjär expansion på ungefär 11 mikrometer per meter för stål. I en maskin med 500 mm rörelselängd är det 5 till 6 mikrometer per grad, vilket snabbt överstiger toleransen i precisionsarbete.

  • Vibrationsinducerade fel. Höga vibrationsnivåer under mätning ger slumpmässiga avvikelser som kan förväxlas med mechaniska problem.

  • Datum- och geoidmismatch vid RTK. RTK-fel beror ofta på datum eller inkonsekvent geoidinställning snarare än dålig satellitmottagning. Matcha alltid geoid och datum mellan basstation och rover.



Mätning och verifiering mot tekniska specifikationer måste göras innan komponentbyten, inte efteråt. Dokumentation av rotorsaker är det som förhindrar att samma fel upprepas efter reparation. Se felsökning av entreprenadmaskiner
för tillämpbara principer.



Checklista för kvalitetskontroll



Gå igenom denna lista innan du avslutar varje mätpass:



  • Är alla referenspunkter mätta och dokumenterade?

  • Är rådata sparad utan avrundningar?

  • Är maskintemperaturen noterad i protokollet?

  • Är kalibreringsreferensen angiven med certifikatnummer och datum?

  • Är ballbar-plottar eller motsvarande diagnostikdata sparade?

  • Är avvikelserna jämförda med toleransspecifikationen?



Om ett svar är “nej” bör du inte godkänna mätpasset. En ofullständig dokumentation gör det omöjligt att avgöra om ett problem uppstod under mätningen eller i processen efteråt.



Verifiering och långsiktig kalibreringsstrategi



Precisionsmätning är inte ett engångsprojekt. Det är en process som kräver systematisk uppföljning för att hålla sig inom specifikation under hela maskinens livslängd.



Periodisk kalibrering med rätt intervall



Periodisk kalibrering var tredje till sjätte månad med CMM eller laserspårare säkerställer att positionsavvikelsen håller sig under ±0,1 mm i precisionstillämpningar. Intervallet bör anpassas efter driftsbelastning och kritikalitet hos de tillverkade komponenterna.



Rekommenderat kalibreringsförfarande:



  1. Genomför baseline-mätning. Mät och dokumentera maskinens geometri och positionsnoggrannhet i referenstillstånd direkt efter en ny installation eller ett underhållsstopp.

  2. Sätt upp avvikelseregister. Spara mätvärden från varje kalibrering i ett strukturerat register. Analysera trenden, inte bara det senaste värdet.

  3. Utvärdera kalibreringsbehov baserat på trend. Om avvikelsen ökar snabbt bör intervallet kortas. Om den är stabil under lång tid kan intervallet förlängas med bibehållen säkerhetsmarginal.

  4. Använd laserspårare för storskalig verifiering. Laserspårare ger mätosäkerheter i mikrometerklassen och täcker stora mätvolymer effektivt. Finepart demonstrerade att noggrannheten kan höjas från ±2,5 till ±1,5 mikrometer med rätt kombination av kalibrering och systemjustering.

  5. Verifiera kompensationsparametrar. Uppdatera maskinens interna kompensationstabeller för geometrifel och termisk expansion efter varje kalibrering.



Jämförelse av kalibreringsmetoder



Metod

Noggrannhet

Täckning

Typisk användning

CMM (koordinatmätmaskin)

±0,001 till ±0,005 mm

Medelstor volym

Detaljer och jiggverifiering

Laserspårare

±0,001 till ±0,010 mm

Stor volym, upp till 30 m

Maskingeometri, stora strukturer

Ballbar-test

Relativ cirklaritet

CNC-axlar

Servo och geometridiagnostik

GNSS RTK

±10 till ±20 mm

Obegränsad utomhus

Anläggnings- och installationsarbete

Proffstips: Bygg upp ett regelbundet kalibreringsschema

baserat på maskinens faktiska driftsdata, inte enbart tillverkarens rekommendationer. En maskin som körs tre skift om dygnet med slipande material behöver tätare kalibrering än en som bearbetar aluminium en skift.



Min erfarenhet av systematisk felsökning i mätarbetet



Under åren har jag arbetat med maskiner och mätprocesser i tillverkningsindustrin, och ett mönster återkommer gång på gång. Det som verkligen kostar tid och pengar är inte avsaknaden av bra instrument. Det är avsaknaden av systematik.



Jag har sett situationer där ett mätfel jagats i dagar, med maskinombyggnader och komponentbyten, tills någon till slut körde ett enkelt ballbar-test och hittade ett servomatchningsproblem på fem minuter. Problemet var inte tekniken. Problemet var ordningen på felsökningen.



Det jag lärt mig är att det lönar sig att alltid börja med de enklaste diagnostiken och arbeta sig uppåt i komplexitet. Kör ballbar-testet innan du demonterar någonting. Kontrollera temperaturen och datum-inställningarna i RTK-systemet innan du byter antenn. Läs precisionsguiden för maskinmätning om du vill ha ett bra referensramverk för detta.



En annan sak som underskattas i praktiken är dokumentationens värde i realtid. Det är lätt att tänka att man ska skriva ned mätprotokoll i efterhand, men de kritiska notiserna, temperaturavläsningen exakt när avvikelsen uppstod, ordningen på de mätpunkter som avvek, försvinner snabbt ur minnet. Det är skillnaden mellan ett mätprotokoll som löser problemet och ett som bara arkiveras.



Precision i positionsmätning handlar lika mycket om disciplin i processen som om kvaliteten på instrumenten. De bästa mätresultaten jag sett har alltid kommit från team med tydliga rutiner, inte nödvändigtvis från dem med den dyraste utrustningen.



— Markus



Avancerade mätlösningar från Lksab


https://lksab.xyz

Lksab erbjuder ett brett utbud av professionell mätutrustning för tillverkningsindustrin, från lasertrackers med tillbehör för storskalig geometriverifiering till system för beröringsfri 3D-skanning. Som generalagent för Nikon Metrology, LK Metrology och API Metrology kan Lksab matcha rätt teknik mot ditt specifika mätbehov, oavsett om det gäller CNC-maskiner, stora strukturer eller portabla fältmätningar.



För er som vill modernisera befintlig mätutrustning utan att byta ut hela system erbjuder Lksab även uppgradering och retrofit av mätmaskiner. Det är ett kostnadseffektivt sätt att höja noggrannheten och förlänga livslängden på befintlig utrustning. Kontakta Lksab för en teknisk rådgivning och demonstration anpassad till er produktion.



FAQ



Vad är skillnaden mellan RTK och standard-GPS vid positionsmätning?



RTK ger noggrannhet på 1 till 2 cm horisontellt, medan standard-GPS har en felmarginal på 3 till 10 meter. RTK använder korrektionsdata från en basstation för att nå centimetrisk precision.



Hur ofta bör en CNC-maskin kalibreras för positionsnoggrannhet?



Kalibrering var tredje till sjätte månad rekommenderas för precisionstillämpningar där avvikelsen ska hållas under ±0,1 mm. Intervallet justeras efter driftsintensitet och toleranskrav.



Vilket mekaniskt glapp indikerar att en CNC-maskin behöver åtgärd?



Glapp över 0,015 mm i kulskruvar eller styrningar, uppmätt med en mätklocka med 0,001 mm upplösning, är ett tecken på slitage som direkt påverkar positionsnoggrannheten och bör åtgärdas.



Vad orsakar vanligtvis fel vid RTK-mätning trots att systemet visar “FIX”?



Inkonsekvent datum- eller geoidinställning mellan basstation och rover är en vanlig orsak. Kontrollera att båda enheterna använder samma geoidmodell och RTCM-standard innan mätning accepteras.



Hur dokumenterar man positionsmätningar för spårbarhet?



Spara råmätvärden, mätdatum, temperatur vid mättillfället och kalibreringsreferens med certifikatnummer i ett strukturerat mätprotokoll. Ballbar-plottar och avvikelsedata sparas som bilagor för långsiktig trendanalys.
