Varför jämförelsemätning förbättrar din produktion
- för 6 dagar sedan
- 8 min läsning
Kort sagt:
Jämförelsemätning är en systematisk metod för att validera mätprocessers tillförlitlighet genom att mäta identiska objekt under kontrollerade förhållanden. Den säkerställer att mätdata är jämförbara och spårbara, vilket minskar risken för felaktiga beslut i produktionen.
Jämförelsemätning är en systematisk metod för att validera mätprocessers tillförlitlighet genom att mäta identiska objekt under kontrollerade förhållanden. Metoden är grundläggande för kvalitetssäkring inom tillverkningsindustrin och används för att säkerställa att mätdata är jämförbara och spårbara över tid. Inom ramen för ISO 9001 och moderna kvalitetssystem är varför jämförelsemätning spelar en central roll tydligt: utan validerade mätprocesser riskerar du att fatta beslut på felaktiga data. Verktyg som interlaboratoriejämförelser, metodjämförelser och statistisk utvärdering med konfidensintervall k=2 utgör kärnan i metoden.
Varför jämförelsemätning är grunden för tillförlitliga mätdata
Jämförelsemätning definieras som en metodik där mätningar utförs på identiska objekt under definierade förhållanden för att validera mätprocessens tillförlitlighet. Det innebär att du inte bara mäter ett objekt, utan jämför resultaten från flera mätningar, instrument eller laboratorier för att avgöra om de stämmer överens.
Metoden kallas på engelska interlaboratory comparison eller measurement comparison och är ett erkänt begrepp inom ISO och ILAC (International Laboratory Accreditation Cooperation). I Sverige används termen jämförelsemätning brett inom verkstads- och tillverkningsindustrin, och den täcker allt från enkla instrumentjämförelser på verkstadsgolvet till formella interlaboratorieprogram.
Varför använda jämförelsemätning? Svaret är enkelt: mätdata som inte är validerade är inte tillförlitliga. En mätmaskin kan visa ett värde som ser korrekt ut men som systematiskt avviker från det sanna värdet. Utan jämförelse mot ett referensvärde eller ett annat instrument märker du inte avvikelsen förrän det är för sent, till exempel när en kund reklamerar en hel leverans.
Jämförelsemätningens betydelse syns tydligast i branscher med snäva toleranskrav, som flyg- och fordonsindustrin. Där kan en avvikelse på tiondels millimeter avgöra om en komponent godkänns eller kasseras.
Vilka metoder och verktyg används vid jämförelsemätning?
Tre huvudtyper av jämförelsemätning används i industrin: interlaboratoriejämförelser, metodjämförelser och instrumentjämförelser. Varje typ har sitt syfte och sin tillämpning.
Interlaboratoriejämförelser innebär att flera laboratorier eller mätenheter mäter samma objekt och jämför resultaten. Metoden används för att verifiera att olika enheter producerar jämförbara data.
Metodjämförelser testar om två olika mätmetoder ger samma resultat på samma objekt. Det är vanligt när ett företag byter mätmetod eller inför ny teknik.
Instrumentjämförelser jämför två eller fler instrument mot varandra eller mot ett referensinstrument. Det är den vanligaste formen på verkstadsgolvet.
Statistisk utvärdering är kärnan i all jämförelsemätning. Statistiska bedömningar med k=2 ger ett konfidensintervall på 95 procent, vilket är branschstandard för att avgöra om ett resultat är tillfredsställande. Det betyder att ett mätresultat som faller utanför detta intervall kräver orsaksanalys och korrigerande åtgärder.
Verktyg som används i praktiken inkluderar koordinatmätmaskiner från LK Metrology, lasertrackers från API Metrology och 3D-skannrar från Nikon Metrology. Dessa instrument genererar mätdata som sedan analyseras i programvara för statistisk utvärdering.
Proffstips: Undvik att jämföra instrument med olika mätosäkerhet utan att ta hänsyn till skillnaden i deras specifikationer. En lasertracker med 10 mikrometer mätosäkerhet och en handhållen skanner med 50 mikrometer mäter inte på samma nivå, och en direkt jämförelse utan korrektion ger missvisande slutsatser.
En vanlig fallgrop är att använda för få mätpunkter i jämförelsen. Statistisk signifikans kräver tillräckligt många upprepningar för att skilja äkta avvikelser från slumpmässigt brus. Minst fem upprepade mätningar per objekt och instrument rekommenderas som minimum i de flesta industriprotokoll.
Hur minskar jämförelsemätning risken för felbeslut i produktionen?
Felbeslut i produktionen uppstår när mätdata inte återspeglar verkligheten. Jämförelsemätning minskar risken för felbeslut genom att säkerställa att mätosäkerheten ligger inom acceptabla toleranser, vilket prioriterar rätt förbättringsåtgärder.
En strukturerad process för att minska felbeslut ser ut så här:
Identifiera kritiska mätpunkter. Välj de mätningar som direkt påverkar produktkvalitet eller kundkrav. Fokusera inte på allt på en gång.
Genomför en baslinjemätning. Mät samma objekt med alla relevanta instrument och dokumentera resultaten. Det ger dig ett utgångsvärde att jämföra mot.
Analysera avvikelser statistiskt. Använd k=2 som gräns för acceptabla avvikelser. Allt utanför detta intervall kräver åtgärd.
Dokumentera orsaksanalys. Avvikande resultat kräver dokumenterad orsaksanalys och korrigerande åtgärder enligt branschstandarder. Det är ett krav i ISO 9001 och liknande kvalitetssystem.
Implementera korrigerande åtgärder. Åtgärda grundorsaken, inte symptomet. Byt instrument, kalibrera om eller utbilda operatören beroende på vad analysen visar.
Verifiera åtgärden. Upprepa jämförelsemätningen efter åtgärd för att bekräfta att problemet är löst.
Jämförelsemätning avslöjar om miljöfaktorer, operatörskompetens och instrumentets mätosäkerhet är under kontroll eller om processbrus påverkar resultaten. Det är en insikt som är svår att få på annat sätt.
Dokumentation är inte bara ett formellt krav. Det skapar ett historiskt underlag som gör det möjligt att spåra återkommande problem och se om korrigerande åtgärder verkligen håller över tid.
Hur identifierar jämförelsemätning mönster i tillverkningsprocesser?
Jämförelsemätning möjliggör identifiering av mönster och trender som leder till optimering baserad på evidens i komplexa tillverkningsprocesser. Det handlar om att omvandla rådata till konkreta förbättringsåtgärder.

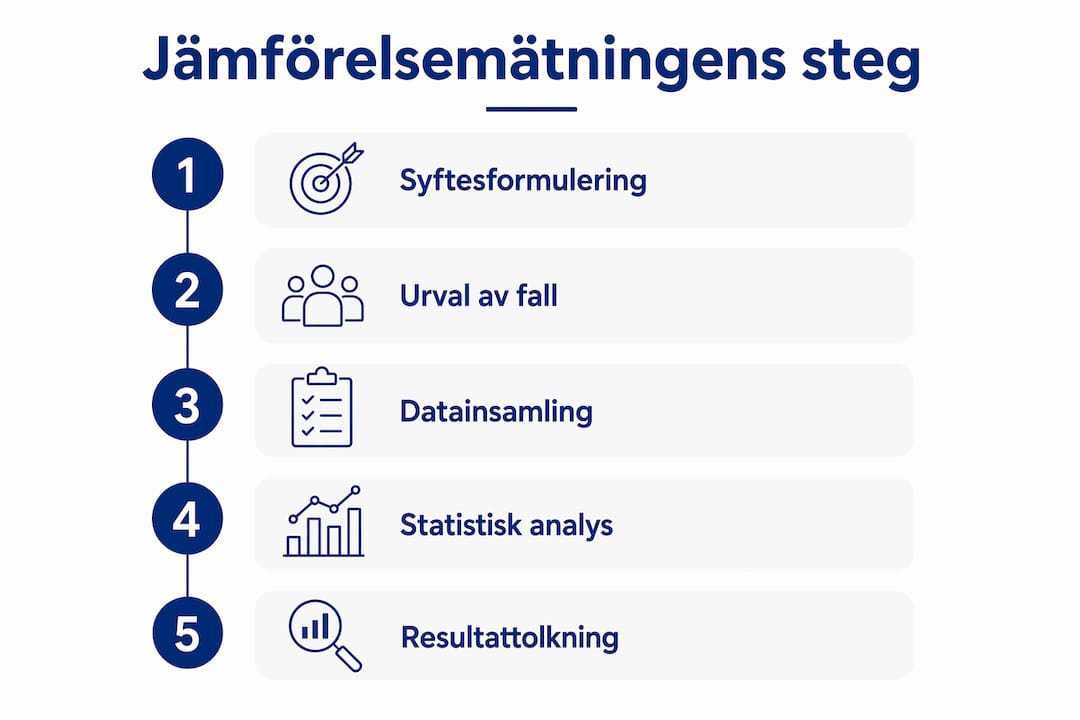

En strukturerad jämförelseprocess följer fem steg: syftesformulering, val av jämförbara fall, systematisk datainsamling, analys och åtgärdsplanering. Varje steg är beroende av det föregående, och ett svagt syfte leder till irrelevant data.
Steg | Aktivitet | Resultat |
Syftesformulering | Definiera vad du vill jämföra och varför | Tydligt fokus och relevanta mätpunkter |
Val av fall | Välj instrument, metoder eller laboratorier att jämföra | Representativt urval utan bias |
Datainsamling | Mät systematiskt under kontrollerade förhållanden | Jämförbara och spårbara mätdata |
Analys | Utvärdera statistiskt med k=2 och identifiera mönster | Identifierade avvikelser och trender |
Åtgärdsplanering | Formulera konkreta korrigerande åtgärder | Förbättrad process och dokumenterat underlag |
Ett praktiskt exempel: ett fordonsföretag som tillverkar motorblock märker att kassationsgraden varierar beroende på vilket skift som mäter. En jämförelsemätning avslöjar att nattskiftets operatörer konsekvent mäter 0,03 millimeter lägre än dagskiftet på samma detaljer. Grundorsaken visar sig vara att mätmaskinen inte värms upp tillräckligt i början av nattskiftet. Åtgärden är enkel: ett uppvärmningsprotokoll på 30 minuter innan mätning startar. Kassationsgraden sjunker direkt.
Jämförelsemätning handlar om att förstå bakomliggande orsaker till skillnader och variablernas interaktion för att möjliggöra ständiga förbättringar. Det är skillnaden mellan att lösa ett symptom och att eliminera en grundorsak.
Proffstips: Tolka aldrig ett enstaka jämförelseresultat som ett bevis på ett problem. Mönster syns först när du har data från minst tre separata jämförelsetillfällen. En avvikelse kan vara slumpmässig; ett återkommande mönster är ett verkligt problem.
Datadrivet ledarskap motverkar antagandebaserade beslut och skapar en starkare kvalitetskultur genom systematiska mätningar. Många produktionsbeslut fattas fortfarande på magkänsla. Jämförelsemätning ersätter magkänslan med evidens.
Vad skiljer kalibrering, justering och jämförelsemätning?
Dessa tre begrepp blandas ihop regelbundet, och förvirringen leder till felaktiga processer och onödiga kostnader.
Kalibrering fastställer sambandet mellan ett instruments mätvärden och ett känt referensvärde. Kalibrering ändrar ingenting i instrumentet. Den dokumenterar bara hur instrumentet presterar.
Justering ändrar instrumentet för att minska avvikelsen mot referensvärdet. Justering är en aktiv åtgärd.
Jämförelsemätning jämför mätresultat från olika instrument, metoder eller laboratorier för att bedöma om de är konsistenta och tillförlitliga.
Kalibrering skiljer sig från justering: kalibrering fastställer sambandet mellan instrument och normaler, medan justering ändrar instrumentet, vilket kräver efterföljande kalibrering. Det betyder att du aldrig justerar ett instrument utan att kalibrera det efteråt. Annars vet du inte om justeringen förbättrade eller försämrade precisionen.
Spårbarhet till internationella SI-normaler via en obruten kalibreringskedja är ett krav för tillförlitlig jämförelsemätning. Utan spårbarhet är resultaten otillförlitliga oavsett hur avancerad utrustningen är. Det är ett faktum som ofta underskattas i praktiken.
Begrepp | Vad det gör | Kräver efterföljande åtgärd |
Kalibrering | Dokumenterar instrumentets avvikelse mot normal | Nej, om avvikelsen är acceptabel |
Justering | Ändrar instrumentet för att minska avvikelse | Ja, alltid ny kalibrering |
Jämförelsemätning | Jämför resultat mellan instrument eller metoder | Ja, orsaksanalys vid avvikelse |
Jämförelsemätning kompletterar kalibrering och justering. Kalibrering säger om ett enskilt instrument är korrekt. Jämförelsemätning säger om flera instrument eller metoder ger samma svar. Du behöver båda för ett komplett kvalitetssystem.
En detalj som ofta missas: kalibrering enligt SS 020 106 fastställer sambandet mellan mätvärden och normaler. Det är en svensk standard som specificerar hur kalibrering ska dokumenteras och genomföras. Att följa denna standard är ett krav för ackrediterade laboratorier och rekommenderas starkt för alla som arbetar med noggrann industrimätning.
Viktiga insikter
Jämförelsemätning är det mest effektiva verktyget för att skilja äkta mätavvikelser från processbrus och säkerställa att kvalitetsbeslut vilar på tillförlitliga data.
Punkt | Detaljer |
Validera mätprocessen | Jämför identiska objekt under kontrollerade förhållanden för att bekräfta att mätdata är tillförlitliga. |
Använd k=2 som gräns | Statistisk utvärdering med 95 procents konfidensintervall avgör om ett resultat kräver korrigerande åtgärd. |
Skilja kalibrering från justering | Kalibrering dokumenterar avvikelse; justering ändrar instrumentet och kräver alltid ny kalibrering efteråt. |
Spårbarhet är ett krav | Utan obruten kalibreringskedja till SI-normaler är jämförelseresultat otillförlitliga oavsett utrustning. |
Dokumentera alltid | Orsaksanalys och korrigerande åtgärder måste dokumenteras för att uppfylla ISO 9001 och skapa ett historiskt underlag. |
Jämförelsemätning i praktiken: vad jag lärt mig efter år i industrin
Markus har arbetat med mätteknik och kvalitetssäkring i tillverkningsindustrin under lång tid. Den insikt som återkommer gång på gång är att de flesta mätproblem inte beror på dålig utrustning. De beror på att ingen har jämfört.
Jag har sett företag investera i ny koordinatmätmaskin från LK Metrology, installera den korrekt och kalibrera den noggrant, men sedan aldrig jämföra den mot det gamla instrumentet eller mot ett referensobjekt. Resultatet är att de inte vet om den nya maskinen mäter på samma sätt som den gamla. Historiska mätdata blir oanvändbara för trendanalys.
Det som verkligen förändrar en kvalitetskultur är när ingenjörerna slutar acceptera “det ser ungefär rätt ut” som svar. Datadrivet beslutsfattande kräver att du vet att dina mätdata är jämförbara med gårdagens, förra månadens och förra årets data. Det vet du bara om du genomför regelbundna jämförelsemätningar.
En sak som sällan diskuteras är operatörsvariationen. Jag har sett fall där samma instrument, samma objekt och samma metod ger olika resultat beroende på vem som mäter. Det är inte ett instrumentproblem. Det är ett utbildningsproblem som bara jämförelsemätning kan avslöja. Utan den jämförelsen hade problemet aldrig hittats.
Min rekommendation är att börja enkelt. Välj tre kritiska mätpunkter i din process, mät dem med två olika operatörer eller instrument, och jämför resultaten statistiskt. Det tar en halv dag och ger dig mer insikt om din mätprocess än ett år av rutinmätningar utan jämförelse.
— Markus
Lksab erbjuder utrustning för tillförlitlig jämförelsemätning
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology och API Metrology, och levererar mätutrustning anpassad för krävande jämförelsemätningar i tillverkningsindustrin. Rätt instrument är en förutsättning för att jämförelsedata ska vara meningsfulla.
För dig som vill uppgradera befintlig mätutrustning utan att byta hela systemet erbjuder Lksab uppgradering och retrofit av koordinatmätmaskiner och andra mätinstrument. Det är ett kostnadseffektivt sätt att förbättra mätprecisionen och säkerställa spårbarhet till SI-normaler. Lksab erbjuder också lasertrackers och tillbehör för avancerade jämförelsemätningar i stora mätvolymer. Kontakta Lksab för en genomgång av dina mätbehov och en rekommendation anpassad till din produktion.
Vanliga frågor
Vad är jämförelsemätning?
Jämförelsemätning är en metod där identiska objekt mäts under definierade förhållanden för att validera mätprocessens tillförlitlighet. Metoden används för att säkerställa att mätdata är jämförbara och spårbara över tid.
Hur fungerar statistisk utvärdering vid jämförelsemätning?
Resultaten utvärderas med konfidensintervall k=2, vilket motsvarar 95 procents konfidensnivå. Mätresultat som faller utanför detta intervall kräver orsaksanalys och korrigerande åtgärder.
Vad skiljer kalibrering från jämförelsemätning?
Kalibrering dokumenterar ett enskilt instruments avvikelse mot ett referensvärde. Jämförelsemätning jämför resultaten från flera instrument eller metoder för att bedöma om de är konsistenta med varandra.
Varför kräver jämförelsemätning spårbarhet till SI-normaler?
Utan spårbarhet via en obruten kalibreringskedja till internationella SI-normaler är jämförelseresultaten otillförlitliga. Spårbarhet garanterar att mätdata kan jämföras globalt och uppfyller krav i ISO 9001 och ackrediteringsstandarder.
Hur ofta bör jämförelsemätning genomföras i tillverkningsindustrin?
Frekvensen beror på toleranskrav och produktionsvolym, men som minimum rekommenderas jämförelsemätning vid instrumentbyte, efter kalibrering eller justering, och vid misstänkta avvikelser i produktkvalitet.
