Optimera arbetsflödet för 3d-skanning inom industrin
- 14 apr.
- 8 min läsning
TL;DR:
Ett strukturerat arbetsflöde för 3d-skanning ökar noggrannheten och minskar kostnader.
Rätt val av utrustning, kompetens och dokumenterade rutiner är avgörande för framgång.
Dataanalys och avvikelsehantering stärker kvaliteten och möjliggör snabba datadrivna beslut.
Ineffektiva mätmetoder kostar mer än de flesta inser. Produktionsstopp, omarbetning och sena avvikelseupptäckter är vardagsutmaningar som drabbar ingenjörer och kvalitetskontrollchefer i hela den svenska tillverkningsindustrin. Problemet är sällan utrustningen i sig, utan hur arbetsflödet kring 3d-skanningen är utformat och följt i praktiken. Ett välstrukturerat arbetsflöde för 3d-skanning kan eliminera dessa flaskhalsar, höja noggrannheten och frigöra tid för det som verkligen skapar värde. I den här guiden går vi igenom förutsättningarna, det praktiska genomförandet, vanliga fallgropar och hur du omvandlar skanningsdata till konkreta kvalitetsbeslut.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Rätt förutsättningar | En tydlig process och rätt verktyg är grunden för lyckad 3d-skanning. |
Välplanerat arbetsflöde | Ett steg-för-steg arbetsflöde minimerar misstag och ökar effektiviteten. |
Analysera resultat | Effektiv analys av insamlad data gör kvalitetshöjningen möjlig. |
Undvik vanliga misstag | Förberedelse och kalibrering är avgörande för att minska fel. |
Teknik och flöde i samspel | Det är arbetsflödets kvalitet, inte bara tekniken, som avgör framgången. |

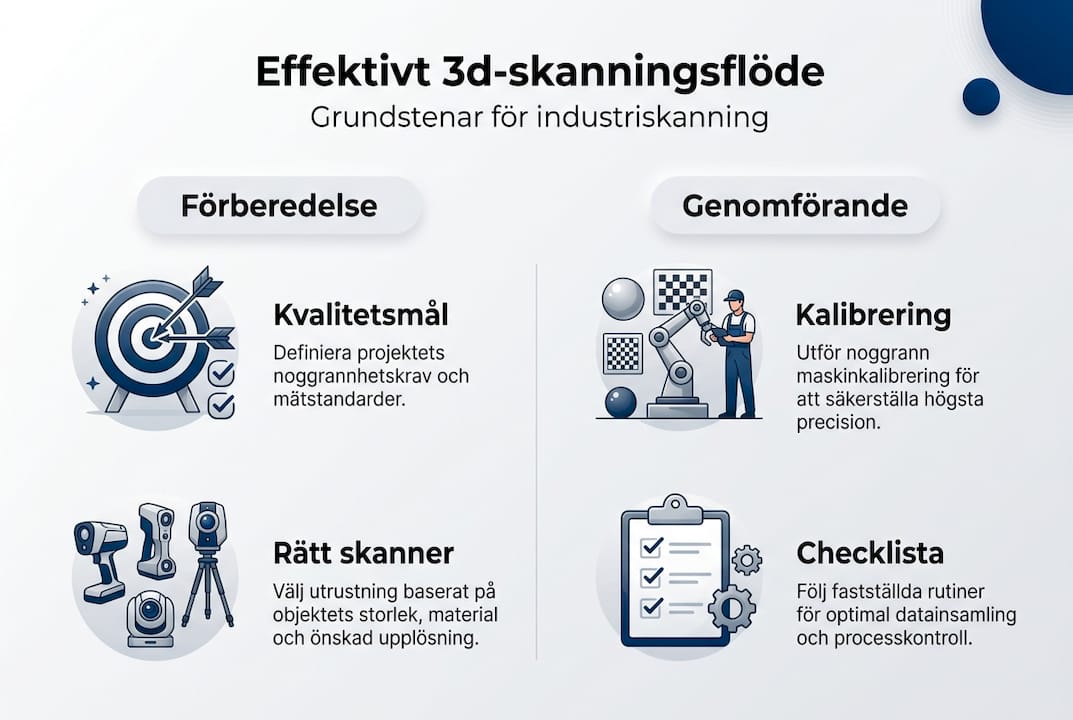

Förutsättningar för ett effektivt arbetsflöde
Nu när du vet varför arbetsflödet är kritiskt går vi igenom vad som krävs innan du sätter igång.
Ingen process är starkare än sin grund. Innan du skannar en enda komponent behöver du ha klarhet i tre saker: vilken utrustning som passar ditt syfte, vilken kompetens som finns i teamet och vilka kvalitetskrav som faktiskt gäller. Att hoppa över detta steg är det vanligaste misstaget vi ser hos tillverkare som vill digitalisera sin mätprocess.
Välj rätt skanner för rätt uppgift
Det finns ingen universallösning. En handhållen skanningsarm passar utmärkt för komplexa geometrier och flexibla mätuppgifter i verkstadsmiljö, medan en stationär laserskanner ger överlägsen noggrannhet för stora plana ytor eller strukturer. Fotogrammetrisystem används när du behöver täcka stora volymer med hög repeterbarhet. Att välja fel skanner för uppgiften ger inte bara sämre data, det skapar också frustration hos operatörerna och försenar hela processen.
Skannertyp | Bäst för | Typisk noggrannhet |
Handhållen skanningsarm | Komplexa detaljer, flexibelt bruk | 0,025 till 0,05 mm |
Stationär laserskanner | Stora ytor, strukturer | 0,01 till 0,03 mm |
Fotogrammetrisystem | Stora volymer, utomhus | 0,05 till 0,1 mm |
Koordinatmätmaskin (CMM) | Högnoggrannhetsmätning, lab | Under 0,005 mm |
Personalens kompetens är minst lika viktig som hårdvaran. En erfaren operatör kan kompensera för en del tekniska begränsningar, medan en ovan användare kan förstöra resultaten med den bästa utrustning som finns. Investera i utbildning och se till att minst två personer i teamet behärskar hela flödet, från kalibrering till dataexport.
Definiera mätosäkerhet och toleranskrav per komponent eller process
Säkerställ att mjukvaran är kompatibel med era befintliga CAD- och ERP-system
Planera för fillagring, versionskontroll och spårbarhet i datamiljön
Dokumentera arbetsflödet skriftligt så att det inte är personberoende
Proffstips: Skapa en checklista för varje skanningsuppdrag. Den ska täcka kalibrering, miljöförhållanden, referenspunktsplacering och exportformat. Det tar tio minuter att skapa och sparar timmar vid varje körning.
Som metrologi och kvalitetsmål tydligt visar är behovet av rätt utrustning och tydligt definierade kvalitetsmål avgörande för lyckade 3d-skanningsprojekt. Det handlar inte om att ha den dyraste skannern, utan om att ha rätt verktyg för rätt uppgift och ett team som vet hur det används.
Steg-för-steg: arbetsflödet för 3d-skanning
När förutsättningarna är på plats kommer det praktiska genomförandet, steg för steg.
Ett strukturerat arbetsflöde är skillnaden mellan reproducerbara resultat och kaos. Varje steg i processen påverkar nästa, och ett misstag tidigt i kedjan förstärks ofta mot slutet. Här är hur ett professionellt arbetsflöde ser ut i praktiken.
Förbered arbetsplatsen och objektet. Rengör komponenten och se till att ytan är fri från olja, damm och reflekterande partiklar. Placera referenspunkter (retroreflektiva markeringar) enligt ett förutbestämt mönster med tillräckligt överlapp. Kontrollera att omgivningstemperaturen är stabil, eftersom temperaturförändringar påverkar både utrustning och material.
Kalibrera skannern. Kalibrering är inte valfritt. Utför alltid kalibrering enligt tillverkarens anvisningar och dokumentera resultatet. En skanner som inte är kalibrerad ger data som ser korrekt ut men som innehåller systematiska fel.
Utför skanningen. Rör skannern i jämna, överlappande banor. Undvik för snabba rörelser och se till att alla ytor täcks, inklusive svåråtkomliga partier. Övervaka realtidsdata i mjukvaran och pausa om du ser avvikelser i punktmolnet.
Efterbearbeta och kontrollera data. Rensa bort brus och artefakter i punktmolnet. Kontrollera att referenspunkterna registrerats korrekt och att inga delar av objektet saknas. Jämför mot CAD-modellen om det är relevant.
Exportera och integrera. Välj rätt exportformat för nästa steg, exempelvis STL för prototypning, STEP för CAD-integration eller specifika format för mätrapporter. Se till att filen är namngiven och sparad enligt ert dokumentationssystem.
Steg | Vanlig tidsåtgång | Risk om steget hoppas över |
Förberedelse | 15 till 30 min | Dålig datakvalitet, omtagning |
Kalibrering | 5 till 15 min | Systematiska mätfel |
Skanning | 20 till 90 min | Inkompletta punktmoln |
Efterbearbetning | 30 till 60 min | Felaktiga analyser |
Export och integration | 10 till 20 min | Spårbarhetsproblem |
Proffstips: Spara alltid rådata från skanningen separat, innan du börjar efterbearbeta. Om något går fel i analysen kan du återgå till originalet utan att behöva skanna om.
Ett steg-för-steg arbetsflöde minskar risken för individuella tolkningar och höjer noggrannheten markant. Komplettera gärna med en detaljerad genomgång av mätningsprocess steg för steg för att fördjupa förståelsen för varje fas.
Vanliga utmaningar och misstag vid 3d-skanning
Efter processen är det viktigt att känna till de vanligaste fallgroparna och hur de hanteras.
Även erfarna team gör misstag. Skillnaden är att de vet hur de ska identifiera och åtgärda dem snabbt. Här är de problem vi ser oftast i industriell miljö, och vad du konkret kan göra åt dem.
Tekniska misstag
Felaktig referenspunktsplacering: Om markeringarna sitter för tätt, för glest eller på ytor som rör sig under skanningen tappar programvaran orienteringen. Resultatet blir ett förskjutet eller förvrängd punktmoln som ser bra ut men är oanvändbart.
Undermålig kalibrering: En skanner som inte kalibrerats korrekt ger systematiska fel som är svåra att upptäcka utan jämförelse mot ett känt referensobjekt.
Miljöstörningar: Vibrationer från maskiner i närheten, direkt solljus eller kraftiga temperaturvariationer kan alla degradera datakvaliteten markant.
För snabb skanningshastighet: Det är frestande att skynda, men för snabba rörelser skapar luckor i punktmolnet som kräver omtagning.
Mänskliga misstag
Bristande dokumentation av inställningar och kalibreringsvärden
Otillräcklig utbildning hos nya operatörer
Slarvig hantering av exporterade filer, vilket leder till versionskonflikter
“Felaktig placering av referenspunkter eller undermålig kalibrering är två av de vanligaste problemen vid industriell 3d-skanning.”
När data inte stämmer är den snabbaste åtgärden att gå tillbaka till kalibreringsstegen och verifiera mot ett känt referensobjekt. Ha alltid ett kalibreringsobjekt tillgängligt i närheten av skanningsstationen. Om problemet kvarstår, kontrollera miljöförhållandena och se om vibrationer eller temperatur kan vara boven.
Ett annat underskattat problem är att utmaningar vid 3d-skanning ofta beror på bristande rutiner snarare än tekniska fel. Bygg in en kort verifieringspunkt efter varje skanning där operatören aktivt bekräftar att data ser rimlig ut innan efterbearbetningen påbörjas. Det tar två minuter och förhindrar att ett litet fel växer till ett stort problem längre fram i kedjan.
Från data till handling: analysera och använda resultaten
När resultaten är färdiga används de ofta för kvalitetshöjning och affärsnytta.
Att samla in 3d-data är bara halva jobbet. Det verkliga värdet skapas när du omvandlar punktmolnet till insikter och åtgärder. Här är hur du gör det effektivt i en industriell kontext.
Analysera 3d-data med rätt verktyg
Modern mätprogramvara kan automatiskt jämföra skannad data mot CAD-modellen och generera avvikelserapporter med färgkodade kartor. Dessa kartor visar exakt var en komponent avviker från specifikationen, med vilken magnitud och i vilken riktning. Det är ett kraftfullt verktyg för att snabbt lokalisera problemområden utan att behöva mäta punkt för punkt manuellt.
Använd toleranskartor för att visualisera avvikelser och prioritera åtgärder
Exportera mätrapporter i standardformat som kan delas med konstruktörer och leverantörer
Spåra trender över tid genom att jämföra skanningar från olika produktionstillfällen
Integrera analysresultat direkt i ert kvalitetsledningssystem (QMS)
Proffstips: Sätt upp automatiska larm i mjukvaran för avvikelser som överstiger toleransgränsen. På så sätt behöver operatören inte granska varje rapport manuellt, utan uppmärksammas bara när något faktiskt kräver åtgärd.
Konkreta åtgärder vid avvikelser
När en avvikelse identifieras är nästa steg att avgöra om den är systematisk eller slumpmässig. En systematisk avvikelse pekar på ett processfel, exempelvis ett felaktigt inställt verktyg eller ett slitet fixturelement. En slumpmässig avvikelse kan bero på materielvariationer eller operatörsberoende faktorer. Denna distinktion avgör om du ska justera processen, byta verktyg eller förbättra operatörsutbildningen.
Som datadrivna beslut visar möjliggör integrerad dataanalys från 3d-skanning snabbare beslut och förbättrad produktkvalitet. Utöver kvalitetskontroll finns det också breda användningsområden för skanningsdata som reverse engineering, verifiering av prototyper och dokumentation av befintliga installationer.
Varför rätt arbetsflöde är viktigare än tekniken i sig
Det finns en utbredd övertygelse i branschen att framgången med 3d-skanning avgörs av vilken skanner du köper. Vi håller inte med. Tekniken föråldras snabbt och nästa generation hårdvara är alltid runt hörnet. Det som ger bestående konkurrensfördel är ett väldesignat, dokumenterat och faktiskt följt arbetsflöde.
Vi har sett företag med toppmodern utrustning som kämpar med dålig datakvalitet, och företag med äldre skannrar som levererar utmärkta resultat gång på gång. Skillnaden är nästan alltid disciplinen kring processen, inte priset på hårdvaran.
Det verkliga värdet i ett fördjupning om arbetsflöde ligger i att det är personoberoende. När arbetsflödet är dokumenterat och inbyggt i rutinerna kan vem som helst i teamet leverera konsekvent kvalitet, oavsett om det är en senior ingenjör eller en ny medarbetare. Det är den typen av skalbarhet som driver långsiktig effektivitet.
För att lyckas med förändringsarbetet: börja smått, dokumentera varje steg och involvera operatörerna tidigt. De som faktiskt utför skanningarna vet var flaskhalsarna finns.
Så hjälper vi dig ta nästa steg med 3d-skanning
När du är redo att ta nästa steg finns vi här, med både hårdvara och expertis.
På LK Scandinavia AB kombinerar vi ledande produkter med djup teknisk kompetens för att hjälpa svenska tillverkare bygga arbetsflöden som faktiskt fungerar i produktionsmiljö. Oavsett om du vill se över din befintliga setup eller investera i ny kapacitet har vi lösningarna.
Vi erbjuder allt från uppgradering av 3d-skanningssystem till kompletta nyanskaffningar som KSCAN X och Nikon Laserskanner. Våra experter kan genomföra en kostnadsfri behovsanalys och visa hur rätt arbetsflöde kan reducera omarbetning och höja kvaliteten i din produktion. Kontakta oss för en demo eller rådgivning anpassad till din verksamhet.
Vanliga frågor om arbetsflöde för 3d-skanning
Vad krävs för att implementera 3d-skanning i produktionsmiljö?
Du behöver rätt skanner, utbildad personal och väl dokumenterade arbetsflöden anpassade till dina kvalitetskrav. Som rätt utrustning och kvalitetsmål visar är dessa faktorer avgörande för ett lyckat resultat.
Vilka är de största misstagen vid 3d-skanning?
Vanligaste misstagen är bristande förberedelse, felaktig kalibrering och slarvig hantering av data. Referenspunkter och kalibrering är de två faktorer som oftast orsakar fel i industriell miljö.
Hur bidrar 3d-skanning till ökad kvalitet och produktivitet?
Snabb och noggrann 3d-skanning möjliggör tidig upptäckt av avvikelser och snabb dataintegration. Integrerad dataanalys förbättrar produktionsutfallet och möjliggör snabbare beslut.
Vad ska man tänka på vid analys av 3d-data?
Säkerställ spårbarhet, använd rätt programvara och koppla analysen direkt till företagets kvalitetsprocess för att skapa faktisk nytta av mätresultaten.
