Så löser du industriella mätutmaningar med precision
- 9 maj
- 9 min läsning
TL;DR:
Mätosäkerhet i industrin påverkas av många faktorer utöver själva instrumentet, som miljö och operatör. För att få tillförlitliga resultat krävs helhetssyn, systematiska rutiner och spårbar kalibrering enligt ISO 17025. Kontrollerad miljö, utbildning och kontinuerlig MSA-analyser är nyckeln till hög mätprecision och effektiv kvalitetskontroll.
Många erfarna ingenjörer utgår från att mätosäkerhet i grunden är ett instrumentproblem. Köp ett bättre instrument, få ett bättre resultat. Det är en förståelig förenkling, men den stämmer sällan i verkliga produktionsmiljöer. Temperaturskiftningar på en halv grad, lufttrycksförändringar, materialets termiska rörelse och operatörens hanteringsteknik kan var för sig förstöra resultatet även med marknadens mest exakta mätmaskin. I den här artikeln reder vi ut de faktorer som faktiskt avgör mätprecision, visar hur standardkrav och MSA-metodik används i praktiken, och ger dig konkreta lösningsvägar.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Flera faktorer styr precision | Temperatur, lufttryck, operatörer och kalibrering påverkar alla industriella mätresultat. |
Spårbar kalibrering behövs | ISO 17025 och Swedac-ackreditering ger trovärdiga och jämförbara mätvärden. |
Metodval är avgörande | Använd MSA och integrerade rutiner för att få repeterbara och rättvisa resultat. |
Helhetssyn kompletterar teknik | Kultur, utbildning och processer är lika viktiga som teknik för mätprecision. |
Varför industriella mätutmaningar är så komplexa
Det finns en genomgående tendens i industrin att fokusera på enstaka felkällor när mätresultaten avviker. Man byter ut ett instrument, kontrollerar en enda parameter och antar att problemet är löst. Men mätprecision är ett system, inte en komponent. Varje länk i kedjan måste hålla för att slutresultatet ska vara tillförlitligt.
Tänk på det så här: en koordinatmätmaskin (CMM) med en uppgiven noggrannhet på 1 mikrometer är värdelös om den befinner sig i en miljö med fluktuerande temperatur. Materialet i mätartefakten expanderar, maskinens stomme rör sig, och det geometriska felet multipliceras längs hela mätvolymen. Instrumentets specifikationsdatablad gäller under kontrollerade förhållanden som ofta inte stämmer överens med verkligheten i produktionshallen.
De faktorer som påverkar mätresultatet är många och de samverkar på komplexa sätt:
Temperatur: Termisk expansion i material är den vanligaste källan till systematiska mätfel i industrin.
Lufttryck och luftens sammansättning: Påverkar ljusets brytninsindex, vilket är kritiskt vid laser och optisk mätning.
Luftfuktighet: Kan orsaka mikroskopiska förändringar i materialytan hos känsliga artefakter.
Vibrationer: Även lågfrekventa vibrationer från maskiner i närheten stör precisionsmätningar.
Operatörsberoende variation: Hur instrumentet hanteras, monteras och nollställs varierar mellan individer.
Mätartefaktens skick: Repor, beläggningar och felaktig förvaring påverkar referensytornas noggrannhet.
“Mätosäkerheten påverkas av luftens brytningsindex och termisk expansion av artefakter, med mål på osäkerhet under 1 del i 10^8.”
Det är just denna mångdimensionella karaktär som gör industriell mätning så utmanande. En guide till kvalitetskontroll visar att de företag som lyckas bäst med precision inte nödvändigtvis har de dyraste instrumenten, utan de bäst kontrollerade processerna runtomkring dem. För att navigera dessa krav behöver du också en förståelse för vad som faktiskt gäller som industristandard för mätteknik i Sverige idag.
Det handlar om att förstå hela systemet: miljön, artefakterna, processen och personerna. Först när alla dessa faktorer hanteras systematiskt kan låg mätosäkerhet uppnås konsekvent.
Miljöfaktorer och deras påverkan på mätprecision

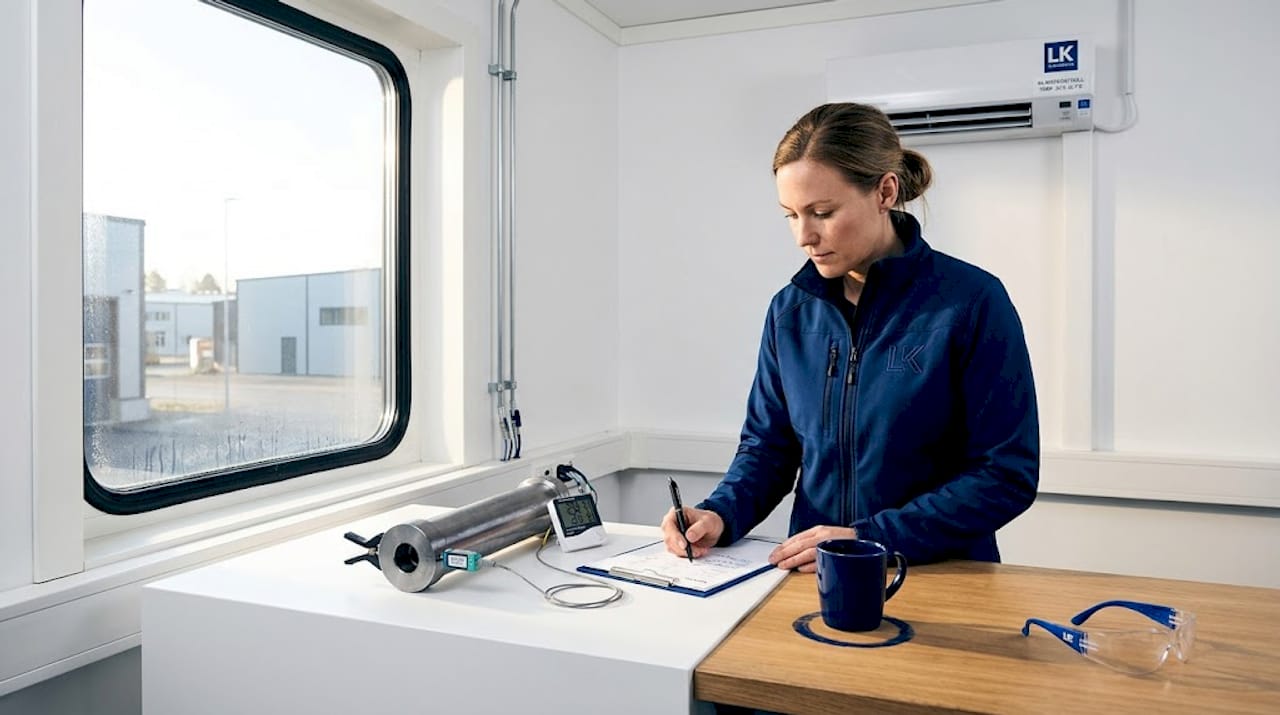

Låt oss konkretisera med siffrorna. Om du mäter ett stålföremål på 500 mm vid en temperatur som är 2 grader högre än referenstemperaturen 20 grader Celsius, expanderar stål med ungefär 11,7 × 10^-6 per Kelvin. Det ger en längdförändring på nästan 12 mikrometer. Är din tolerans 5 mikrometer har du redan ett systematiskt fel som är dubbelt större än din acceptanszon, bara på grund av temperaturen.
Fused quartz, ett av de material som används för precisionsnormaler och kalibreringsstavar, har en termisk expansionskoefficient på 6 × 10^-10 per Kelvin. Det är extremt stabilt och används just för att minimera termiska fel i precisionsmiljöer. Trots detta kräver korrekt användning kontrollerade temperaturförhållanden.
Tabellen nedan ger en översikt över hur vanliga material och parametrar påverkas av miljön:
Parameter | Typiskt material/situation | Effekt på mätosäkerhet |
Temperaturförändring 1°C | Stål (500 mm mätobjekt) | ~6 mikrometer |
Temperaturförändring 1°C | Aluminium (500 mm) | ~12 mikrometer |
Lufttrycksförändring 1 hPa | Optisk mätning, 1 m bana | ~0,27 mikrometer |
Luftfuktighet 10 % förändring | Optisk mätning | ~0,04 mikrometer per meter |
Vibration (golv) | CMM i produktionsnärhet | 0,5 till 5 mikrometer |
Det är inte bara artefakternas material som spelar roll. Luften som laserstrålen passerar igenom är en aktiv variabel. Vid interferometrisk mätning, som används i lasertrackrar och laserinterferometrar, bestäms den uppmätta längden av ljusets hastighet i det aktuella mediet. Luftens brytningsindex beror på temperatur, lufttryck och fuktighet. Variationer som verkar triviala i ett industriellt sammanhang kan orsaka mätfel i mikrometerklassen.
Proffstips: Låt mätobjektet och instrumentet acklimatiseras i mätmiljön i minst 8 timmar innan mätningen påbörjas. För stora metallkomponenter kan acklimatiseringstiden behöva utökas till 24 timmar. Dokumentera temperaturstabiliteten under hela acklimatiseringsperioden och under mätningen, helst med flera termoelement placerade på strategiska punkter på objektet.
En effektiv rutin för kalibrering och kvalitet inkluderar alltid dokumentation av miljöparametrar vid mättillfället. Att enbart kalibrera instrumentet men ignorera mätmiljön är som att justera en balansvåg i en storm. Resultaten blir opålitliga oavsett hur väl kalibrerat instrumentet är.
Viktigt att komma ihåg: Klimatanläggningar för mätrum bör inte bara hålla en viss temperatur utan också minimera gradienter. En gradient på 0,5 grader per meter i ett mätrum kan orsaka mätfel som är svåra att spåra utan noggrann temperaturövervakning.
Spårbar mätning: ISO 17025 och industristandard i praktiken
Spårbarhet är ett ord som ibland används löst i industrin, men det har en mycket specifik och kritisk innebörd i mättekniska sammanhang. Spårbarhet innebär att varje mätresultat kan kopplas tillbaka till en nationell eller internationell mätstandard via en obruten kedja av jämförelser, var och en med känd mätosäkerhet. Utan spårbarhet är ett kalibreringsbevis i praktiken ett papper utan värde.
Spårbar kalibrering enligt ISO 17025 är ett grundkrav i Sverige och hanteras av Swedac, den svenska myndigheten för ackreditering. Ackrediterade laboratorier måste följa strikta krav på kompetens, utrustning, dokumentation och spårbarhet för att behålla sin status.
Varför spelar detta roll för dig som kvalitetskontrollör eller ingenjör? Enkelt: om du levererar till en kund inom fordonsindustrin, flygindustrin eller försvarssektorn kan de kräva kalibreringsintyg från ackrediterade laboratorier. Inte bara för att det är god praxis, utan för att det är ett kontraktuellt eller regulatoriskt krav. Utan rätt intyg riskerar du att inte kunna godkännas som leverantör.
“Spårbar kalibrering hanteras i Sverige av Swedac och kräver att alla mätningar kan kopplas till SI-enheter via en obruten kedja.”
Steg för steg för att säkerställa spårbarhet i din organisation:
Identifiera alla kritiska mätinstrument i din produktion och kartlägg deras mätområden och noggrannhetskrav.
Skapa ett kalibreringsschema för varje instrument baserat på användningsfrekvens, kritikalitet och tillverkarens rekommendationer.
Anlita ackrediterade laboratorier för kalibrering av referensinstrument och normaler. Kontrollera att laboratoriet har rätt ackreditering för det specifika mätområdet.
Dokumentera kalibreringskedjan i ditt kvalitetsledningssystem. Varje instrument ska kunna spåras till en ackrediterad källa.
Genomför mellanliggande kontroller med hjälp av kontrollnormaler för att fånga upp drift mellan ordinarie kalibreringstillfällen.
Granska och uppdatera kalibreringsintervall minst en gång per år baserat på historik och uppmätt drift.
Proffstips: Integrera kalibreringsuppföljning direkt i ditt befintliga kvalitetsledningssystem, till exempel ISO 9001. Sätt upp automatiska påminnelser för kalibreringsförfall och koppla instrumentstatus till din produktionsgodkännandeprocess. På det sättet kan du aldrig råka använda ett utgånget instrument i kritisk produktion.
Det är också viktigt att ha rutiner för regelbunden kalibrering som inte bara täcker ordinarie kalibreringstillfällen utan också det löpande arbetet med kontrollmätningar. Och när du vill se hur spårbarhet fungerar ute i den faktiska verkstaden, ger exempel från praktisk mätning en god bild av hur ledande företag hanterar detta dagligen.
En vanlig fälla är att spårbarhetskedjan bryts vid byte av instrument eller vid byte av kalibreringslaboratorium. Se alltid till att det nya laboratoriet kan visa upp ett ackrediteringsbevis med rätt mätomfång innan du överlämnar dina instrument för kalibrering.
Metodval: MSA och bästa praxis för mätkvalitet
MätSystemAnalys, förkortat MSA, är ett metodramverk som används för att utvärdera hur stor del av den totala uppmätta variationen i ett mätresultat som faktiskt kommer från mätsystemet självt, och inte från produktvariationen. Det låter tekniskt, men konsekvenserna är väldigt konkreta.
Om ditt mätsystem bidrar med 30 procent av den totala variationen i dina mätdata, ser du inte din produkt som den verkligen är. Du ser din produkt plus ett brus från mätsystemet. Det leder till felaktiga godkännanden och felaktiga kassationer, båda med ekonomiska konsekvenser. MSA hjälper dig att kvantifiera problemet och prioritera rätt åtgärder.

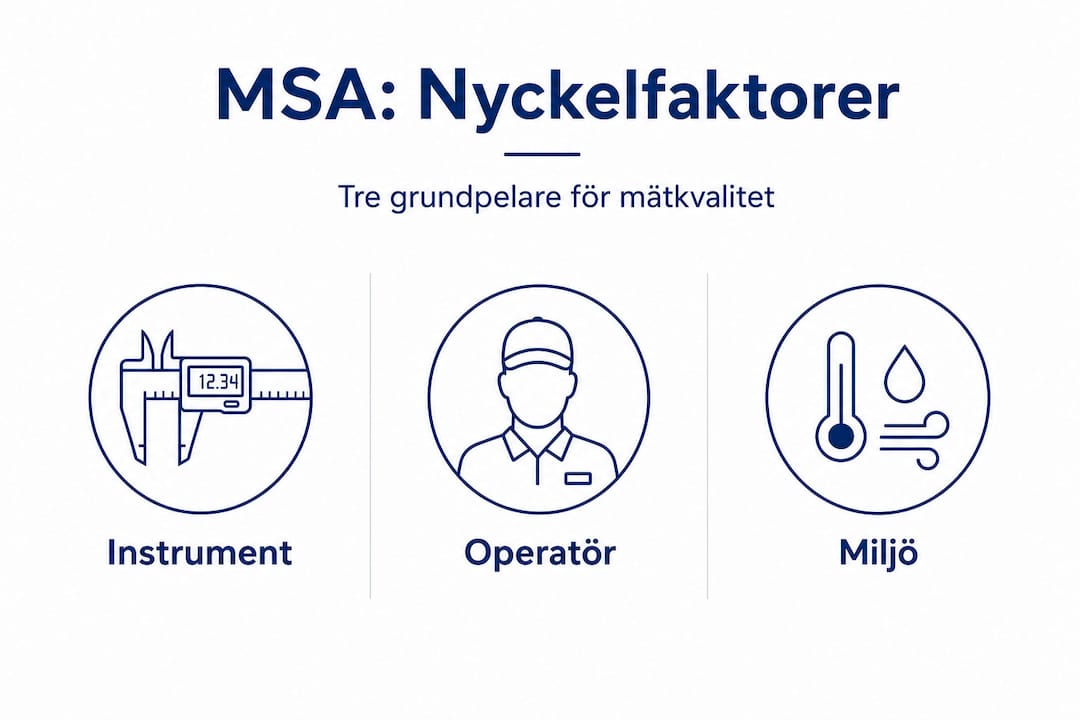

MSA utvärderar variation från tre huvudsakliga källor: instrument, operatör och miljö. Spårbarhet till SI-enheter via Swedac är en förutsättning för att resultaten ska vara meningsfulla.
Tabellen nedan jämför de vanligaste MSA-metoderna:
MSA-metod | Vad den mäter | Bäst lämpad för | Begränsning |
Gauge R&R (Repeatability & Reproducibility) | Repeterbarhet och reproducerbarhet | Diskreta och kontinuerliga mätinstrument | Kräver minst 2 operatörer och 10 delar |
Linearitetsanalys | Instrumentets fel längs hela mätområdet | Instrument med stort mätomfång | Tidskrävande, kräver kända referensvärden |
Stabilitetsanalys | Drift över tid | Instrument i kontinuerlig drift | Kräver lång mätperiod för att ge tillförlitliga data |
Attribut-MSA | Mät av godkänd/kasserad beslut | Go/No-Go-gaugear, visuell inspektion | Begränsad kvantitativ information |
För att implementera MSA på ett strukturerat sätt i din organisation rekommenderar vi följande steg:
Definiera mätsystemet tydligt. Vilket instrument, vilken operatör, vilken procedur och vilka mätobjekt ingår?
Välj rätt MSA-metod baserat på instrumenttyp och syftet med analysen.
Samla in data systematiskt med minst tre operatörer och tio representativa mätobjekt för en fullständig Gauge R&R-studie.
Analysera resultaten med avseende på %GRR (gauge repeatability and reproducibility i förhållande till toleransen). Under 10 procent anses utmärkt, 10 till 30 procent kan vara acceptabelt beroende på kontext, och över 30 procent kräver åtgärd.
Identifiera de dominerande felkällorna och prioritera förbättringsinsatser. Är det instrumentet, operatörsvariationen eller miljön som dominerar?
Upprepa analysen efter implementerade åtgärder för att verifiera förbättringen.
En checklista för mätning kan vara ett praktiskt stöd när du rustar upp din MSA-process och vill säkerställa att inget kritiskt steg förbises i det dagliga arbetet.
MSA bör inte ses som ett engångsprojekt utan som en löpande del av kvalitetsledningen. Kombinera gärna MSA-studier med extern revision på årsbasis. En extern granskare ser saker som interna team blivit blinda för, och den kombinationen av internt MSA-arbete och extern kontroll ger den bästa grunden för stabil mätkvalitet.
Varför verklig mätprecision kräver helhetssyn
Det finns en utbredd föreställning i tillverkningsindustrin att mätproblem löses med bättre teknologi. Köp en nyare CMM, investera i en lasertracker, uppgradera programvaran. Och visst, modernare teknik spelar roll. Men i vår erfarenhet är teknologin sällan den avgörande faktorn när mätprecision brister konsekvent.
Den verkliga utmaningen är kulturell och processrelaterad. Vi har sett företag med toppmodern utrustning som producerar opålitliga mätdata, och vi har sett företag med äldre men välskött utrustning som levererar exceptionell noggrannhet år efter år. Skillnaden ligger i hur organisationen förhåller sig till mätning som disciplin.
Vanliga fallgropar som vi ser återkommande:
Otillräcklig operatörsutbildning. Instrument hanteras fel, artefakter förvaras slarvigt, och ingen kontrollerar om mätproceduren faktiskt följs. Kunskapen finns ofta på pappret men praktiseras inte konsekvent.
Kalibrering som administrativt krav, inte kvalitetsverktyg. Kalibreringsintyg arkiveras för att uppfylla ett revisionskrav, men resultaten analyseras aldrig för att identifiera trend eller drift. Kalibreringen görs men lärs inte av.
Isolerad mätning utan koppling till produktionsprocessen. Mätdata samlas in men flödar inte tillbaka till dem som fattar produktionsbeslut. Kvalitetskontroll blir en siloverksamhet snarare än en integrerad del av tillverkningen.
Underskattning av miljöns påverkan. Mätrum som inte håller stabil temperatur, vibrationer från tung produktionsutrustning i närheten, och mätobjekt som inte acklimatiseras ordentligt. Dessa faktorer behandlas som triviala men förstör systematiskt mätkvaliteten.
Vårt perspektiv är att mätning måste lyftas till en strategisk funktion i tillverkningsorganisationen, inte behandlas som ett nödvändigt ont. Mätdata är fabrikens nervssystem. Utan tillförlitliga signaler fattas felaktiga beslut hela vägen från inköp till leverans.
Att se hur mättjänster och kvalitet samverkar ger en konkret bild av hur rätt stöd och rätt processer faktiskt förändrar utfallet för hela produktionskedjan.
Den organisations som investerar lika mycket i kompetens, rutiner och processeigägarskap som i instrumenthårdvara, kommer att uppnå och behålla hög mätprecision på lång sikt. Det är inte den mest glamorösa insikten, men det är den mest värdefulla.
Ta hjälp av marknadsledande lösningar för mätutmaningar
Att navigera industriella mätutmaningar kräver rätt partner vid sidan om. LK Scandinavia erbjuder ett brett utbud av produkter och tjänster som täcker hela kedjan från kalibrering till avancerad lasermätning, anpassat för svenska tillverkningsföretag i fordonsindustrin, flygindustrin och verkstadsindustrin.
Om din befintliga mätutrustning inte längre möter produktionens krav finns möjlighet att uppgradera mätutrustning utan att byta ut hela systemet. Retrofitlösningar ger moderna mätfunktioner till en bråkdel av kostnaden för nyinvestering. För de mätuppgifter som kräver spårning av stora volymer och komplexa geometrier erbjuder vi ett komplett sortiment av lasertracker och tillbehör från ledande varumärken som API metrology och Nikon Metrology. Kontakta oss för en behovsanalys och ta reda på vilken lösning som passar din produktion bäst.
Vanliga frågor om industriell mätning och utmaningar
Hur kan man minska mätosäkerheten i produktionen?
Genom kontrollerad mätmiljö, spårbar kalibrering och systematisk användning av MSA-metoder minskas mätosäkerheten avsevärt. Miljökontroll och kalibrering är de mest effektiva åtgärderna.
Varför är ISO 17025 viktigt för mätlaboratorier?
ISO 17025 säkerställer spårbarhet och höjer trovärdigheten i mätrapporter, vilket är ett krav inom svensk industri. Standarden hanteras av Swedac via ackrediterade laboratorier och är avgörande för godkännande som leverantör i krävande sektorer.
Vad innebär termisk expansion och varför behöver det beaktas?
Termisk expansion innebär att alla material förändrar sin längd med temperaturen, vilket direkt påverkar mätresultaten. Termisk expansion måste kompenseras aktivt i precisionsmätning, annars uppstår systematiska fel som kan överstiga toleranserna.
Vilka tre faktorer utvärderas vid MSA?
Vid MSA utvärderas instrument, operatör och miljö för att säkerställa att mätsystemets bidrag till total variation är acceptabelt. MSA identifierar variationskällor och ger underlag för riktade förbättringsinsatser i mätprocessen.
