Spårbar mätning: Nyckeln till säkrare industriell produktion
- 12 maj
- 9 min läsning
TL;DR:
Spårbar mätning säkerställer att mätvärden kan styrkas tillbaka till erkända referensnormer och bidrar till tillförlitliga produktionsbeslut. Det kräver kalibrering, dokumenterade rutiner och förståelse för mätosäkerhet för att undvika kostsamma fel och säkerhetsrisker. Att implementera en strukturerad spårbarhetskedja är avgörande för kvalitet, säkerhet och internationella certifieringar.
Varje dag fattas produktionsbeslut i svenska industrier baserade på mätvärden som ingen ifrågasätter. Ändå visar erfarenheter från fordons och flygindustrin att ett mätfel på bara några hundra mikrometer kan leda till kasserade serier, kostsamma återkallanden och i värsta fall allvarliga säkerhetsrisker. Det är inte ett scenario man pratar om högt, men det händer. Spårbar mätning är den metod som ser till att era mätvärden inte bara är siffror, utan faktaanknutna beslutsstöd som kan backas upp med dokumentation, kalibrering och erkända referensnormer. Den här guiden visar varför det är kritiskt, hur ni operationaliserar det, och vad det innebär för er verksamhet i praktiken.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Obruten spårbarhetskedja | Endast en fullständig och dokumenterad kedja av kalibreringar skapar pålitliga mätresultat. |
Mätosäkerhet ska anges | Tydlig redovisning av osäkerhet stärker både mätprocessen och beslutsunderlaget. |
Kalibreringsrutiner krävs | Regelbunden kalibrering och noga dokumentation minskar risken för fel och onödiga kvalitetskostnader. |
Standarder ger riktlinjer | ISO/IEC 17025 och liknande standarder underlättar spårbarhet men måste tolkas och tillämpas konsekvent. |
Vad innebär spårbar mätning?
Spårbar mätning handlar om mer än att ett instrument visar rätt värde. Det handlar om att kunna bevisa det. Metrologisk spårbarhet definieras som en dokumenterad och obruten kedja av jämförelser och kalibreringar som leder tillbaka till erkända referensnormer, vanligtvis SI-systemets grundenheter som meter, kilogram och sekund.
Tänk på det som en fullständig revisionskedja. Varje länk i kedjan, från er produktionsmätning till ett nationellt eller internationellt normallaboratorium, måste vara verifierbar med känt och dokumenterat osäkerhetsbidrag. Om en länk brister är hela kedjans trovärdighet ifrågasatt.
Metrologisk spårbarhet säkerställer att mätresultat är jämförbara och tillförlitliga, genom en dokumenterad och obruten kedja av jämförelser och kalibreringar mot erkända referenser, ofta SI-systemets nationella normaler.
Varför räcker det inte att “mäta rätt”?
Många ingenjörer utgår ifrån att ett välfungerende instrument ger tillförlitliga resultat. Det stämmer ofta, men utan spårbarhet saknas beviset. Vid export till marknader med strikta kvalitetskrav, vid kundrevisioner eller vid produktansvarstvister är det dokumentationen som avgör om ert mätvärde håller. Att uppnå precision och kvalitet i praktiken kräver både rätt teknik och ett strukturerat spårbarhetssystem.
Spårbarhetens värde syns tydligast i tre sammanhang:
Jämförbarhet: Mätningar utförda i Göteborg, München och Seoul ska ge samma resultat om processen är rätt konfigurerad. Det förutsätter en gemensam referensnorm.
Säkerhet: Inom flyg och medicinteknik kan ett enda avvikande mätvärde utan spårbarhet leda till allvarliga konsekvenser för slutanvändare.
Revisioner och ackreditering: Kunder, myndigheter och certifieringsorgan kräver dokumenterat spårbarhet som en del av kvalitetssäkringen.
SI-systemet fungerar som den globala referensnormen. Nationella metrologiinstitut som RISE i Sverige hanterar de primära normalerna, och varje steg nedåt i spårbarhetshierarkin ökar mätosäkerheten en aning men bibehåller relationen till ursprungsnormen. Att förstå industristandard och spårbarhet är grundläggande för alla som arbetar med produktionskvalitet.

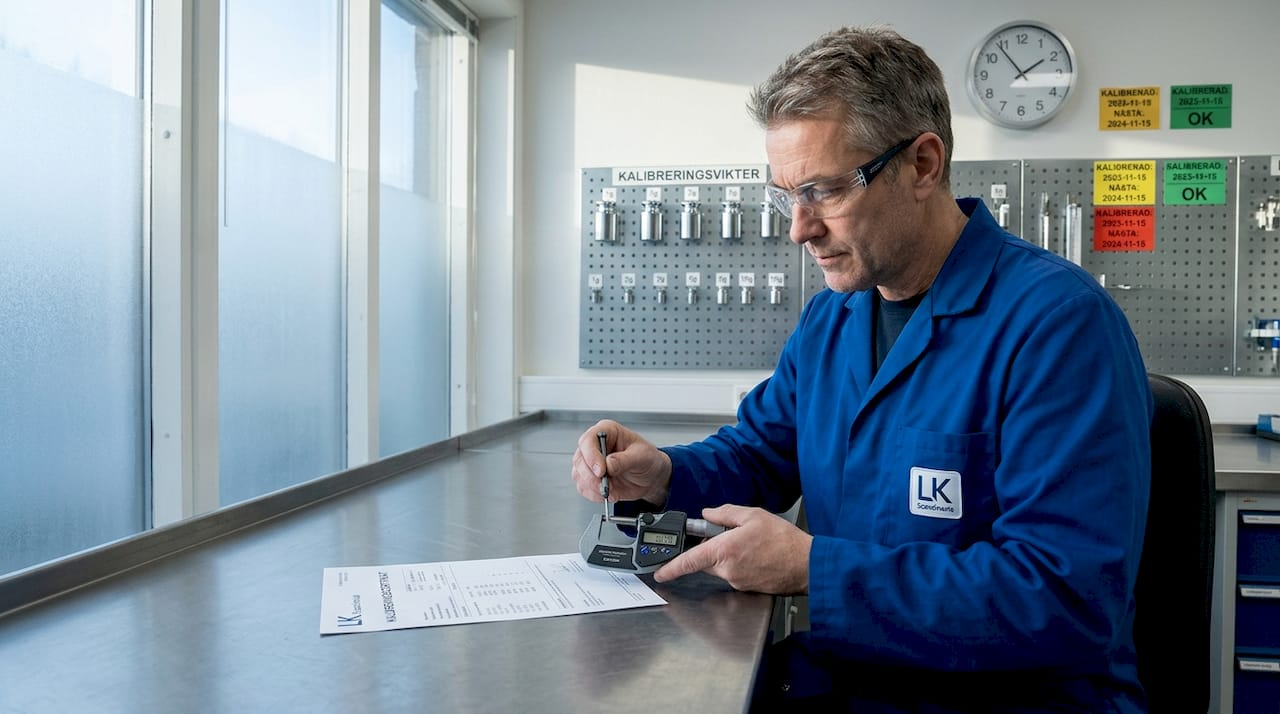

Så får du säkerställd spårbarhet: Kalibrering och rutiner
Efter att ha förstått vad spårbarhet innebär är nästa steg att se hur den operationaliseras. Det är kalibrering och dokumenterade rutiner som gör spårbarhet till mer än ett begrepp.
Kalibrering av mätinstrument är i tillverkningsnära kvalitetssäkring en central metod för att minska risken för felbeslut baserat på felaktiga mätvärden. Kalibrering innebär att man jämför ett instruments utslag mot ett spårbart referensvärde och dokumenterar eventuell avvikelse och osäkerhet.

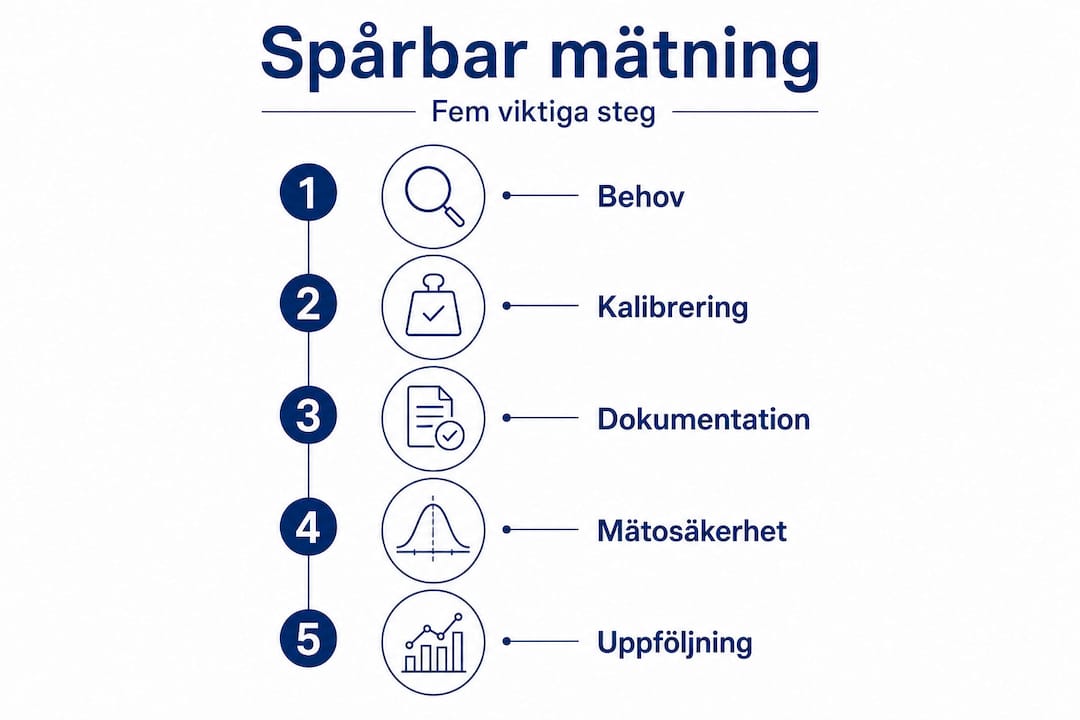

Kalibrering i fem tydliga steg
Att bygga en spårbar kalibreringsprocess är varken komplicerat eller godtyckligt. Det kräver struktur och konsekvens.
Identifiera alla mätkritiska instrument i er produktion. Gör en komplett inventering och prioritera utifrån påverkan på produktkvalitet.
Välj ett ackrediterat kalibreringslaboratorium med dokumenterat spårbar kalibrering mot nationell eller internationell normal.
Utför kalibrering enligt fastställt intervall och dokumentera resultatet i ett kalibreringscertifikat med angivet mätosäkerhetsbidrag.
Bedöm avvikelser och besluta om instrumentet godkänns, justeras eller ska tas ur bruk. Avvikelsehantering måste vara dokumenterad.
Arkivera all dokumentation tillgänglig för intern uppföljning, kundrevisioner och certifieringsorgan. Minst tre till fem år rekommenderas.
Regelbundna rutiner för kalibrering är avgörande för att hålla spårbarhetsnivån konstant över tid. Utan rutiner kan kalibrering bli ett reaktivt brandkårsuttryckande i stället för ett proaktivt kvalitetsarbete.
Kalibreringsintervall för vanliga mätinstrument
Hur ofta behöver ni kalibrera? Det beror på instrumenttyp, användningsfrekvens och branschkrav. Tabellen nedan ger en praktisk vägledning.
Instrumenttyp | Rekommenderat intervall | Typisk bransch | Anmärkning |
Koordinatmätmaskin (KMM) | 6 till 12 månader | Fordon, flyg | Oftare vid hög belastning |
Mikrometer och skjutmått | 6 till 12 månader | Verkstad, produktion | Kontroll vid synlig slitage |
Lasertracker | 12 månader | Flyg, tung industri | Verifiering vid varje uppdrag |
Kraft och tryckmätare | 6 månader | Energi, processindustri | Kritiskt för driftsäkerhet |
Temperatur och fuktsensorer | 12 månader | Livsmedel, medicin | Myndighetskrav styr intervall |
Profilometer | 12 månader | Ytbehandling, fordon | Vid regelbunden drift |
Proffstips: Dokumentera inte bara kalibreringen i sig. Dokumentera även den avvikelsehantering som följer. Många företag fastnar vid att arkivera kalibreringscertifikat men glömmer att beskriva vad som beslutades när avvikelse uppstod. Det är just den beslutsdokumentationen som avgör om ni klarar en revision.

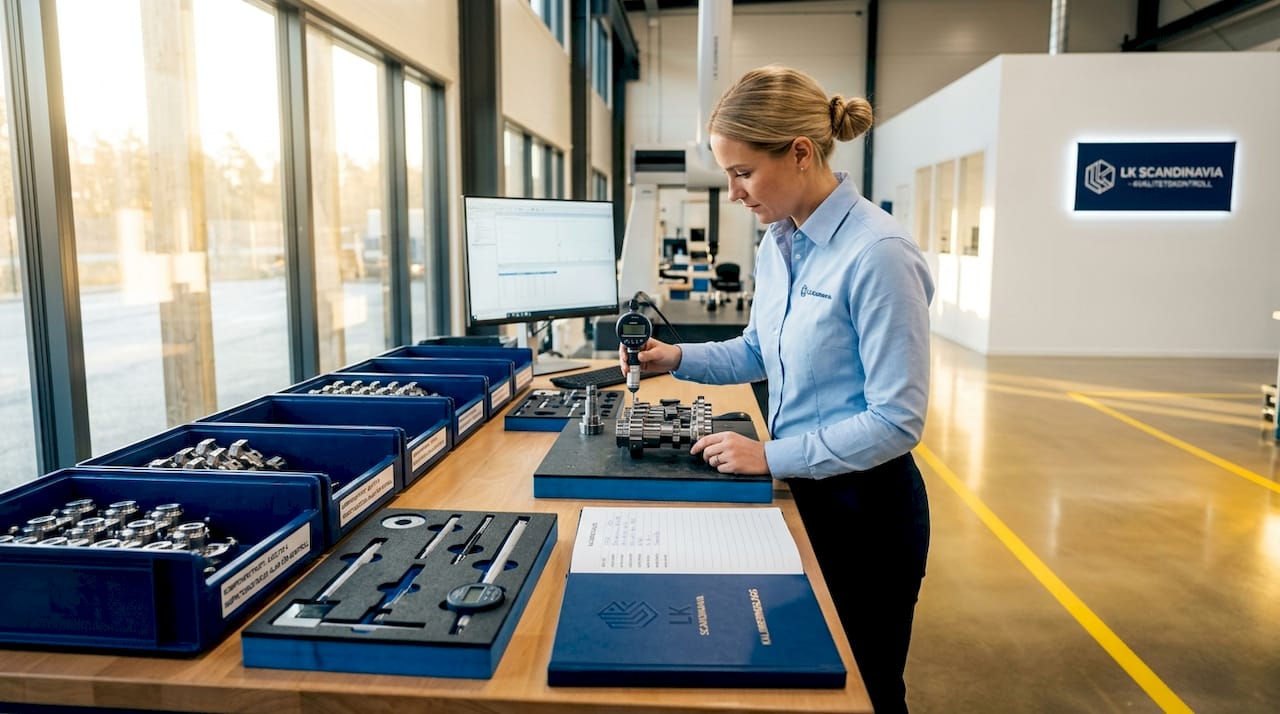

Att arbeta med kalibrering och industrikvalitet som en integrerad del av produktionsflödet, i stället för som en separat administrativ uppgift, ger ett märkbart lyft för hela kvalitetssystemets trovärdighet.
Mätosäkerhet och tillförlitlighet: Spårbarhetens kärna
När rutiner finns på plats saknas ändå en pusselbit för full spårbarhet. Den pusselbiten heter mätosäkerhet, och den påverkar alla led i beslutsprocessen utan att alltid synas i mätprotokollet.
Mätosäkerhet är ett kvantitativt mått på spridningen i möjliga värden som ett mätresultat kan ta. Det är inte ett tecken på dålig kvalitet. Det är ett tecken på ärlighet och stringens. Alla mätningar har en osäkerhet. Frågan är om ni känner till den och om ni redovisar den korrekt.
Spårbarhet i praktiken omfattar även mätosäkerhet: kvalitetssystem behöver kunna visa hur osäkerheten bidrar till tillförlitligheten i mätresultatet.
Vad påverkar mätosäkerheten?
Mätosäkerheten i en typisk industriell mätprocess beror på ett flertal bidragande faktorer. De viktigaste är:
Instrumentets grundosäkerhet: Varje instrument har en inneboende upplösning och precisionsavvikelse som anges av tillverkaren och bekräftas vid kalibrering.
Operatörers mätteknik: Hur instrumentet hanteras, vinklar, grepp och upprepbarhet påverkar det slutliga resultatet mer än många tror.
Miljöförhållanden: Temperaturförändringar på bara ett par grader kan ge mätfel på tiotalsmikrometer i precisionsdelar av metall. En kontrollerad mätmiljö är ingen lyx utan ett mätkrav.
Mjukvarukonfiguration och algoritmval: Hur mätpunkter analyseras och beräknas i till exempel 3D-mjukvara påverkar det redovisade resultatet.
Kalibreringsosäkerhet: Osäkerheten från varje steg i spårbarhetshierarkin adderas kumulativt till slutresultatet.
I praktiken innebär det att en koordinatmätmaskin med en grundosäkerhet på 1 mikrometer inte garanterar ett mätresultat med 1 mikrometers osäkerhet. Ackumulerade bidrag från miljö, operatör och uppspänning kan ge ett reellt mätosäkerhetsbidrag på fem till tio gånger instrumentets grundspecifikation.
Branschspecifika krav på mätosäkerhet
Toleransen för mätosäkerhet varierar kraftigt mellan branscher. Flygindustrin arbetar typiskt med toleranser på tiotals mikrometer för strukturkomponenter, medan medicintekniska enheter kan kräva submikrometer-precision för implantatytor. Bilindustrins karossproduktionstoleranser ligger ofta i intervallet 0,1 till 0,5 millimeter, medan motorsystem kräver mikrometer-nivå.
En tumregel inom metrologi är att mätosäkerheten inte bör överstiga en tiondel av den specificerade tillverkningstoleansen. Det kallas ibland för 10:1-regeln och är ett praktiskt riktmärke för att välja rätt mätsystem för en given applikation.
God kännedom om mätinstrument och precision hjälper er att matcha mätsystemet mot tillverkningskraven och undvika både under och överdimensionering av mätkapaciteten.
Proffstips: Var alltid explicit med mätosäkerheten i era rapporter och valideringsdokument. Ange inte bara ett mätvärde, ange värdet med tillhörande osäkerhetsintervall och konfidensnivå, vanligtvis 95 procent (k=2). Det är detta externa granskare och kunder faktiskt letar efter när de kontrollerar era mätresultat.
Standarder och krav kring spårbarhet: ISO/IEC 17025 och tolkningar
Med förståelse för osäkerhet och rutiner är nästa steg att se hur internationella standarder formar vardagen för industrin, och vilket tolkningsutrymme de ibland lämnar.
ISO/IEC 17025 är den internationellt erkända standarden för kalibrerings och provningslaboratoriers kompetens. Standarden ställer krav på hela organisationen, från teknisk kompetens och utrustningens spårbarhet till metrologisk hantering och dokumenterade processer.
ISO/IEC 17025-liknande krav gör spårbarhet operationaliserbar genom krav på kompetens, kalibrerad utrustning och metrologisk spårbarhet, och fungerar som en gemensam referensram för industri och myndigheter.
Viktiga krav i ISO/IEC 17025 och relaterade standarder
Kärnkraven som berör spårbarhet inkluderar bland annat:
Dokumenterad kompetens hos personal som utför mätningar och kalibreringar.
Spårbar utrustning som regelbundet kalibreras mot nationellt eller internationellt erkända normaler.
Dokumenterade metoder för mätning och kalibrering med angiven mätosäkerhet.
Rutiner för avvikelsehantering och korrigerande åtgärder när utrustning är utanför tolerans.
Intern revision och ledningens genomgång för att säkra att systemet fungerar som avsett.
Jämförelse av standarder och spårbarhetskrav
Standard | Tillämpning | Spårbarhetskrav | Ackrediteringskrav |
ISO/IEC 17025 | Kalibrerings och provningslaboratorier | Obligatorisk, dokumenterad kedja | Ja, via Swedac eller motsv. |
ISO 9001 | Allmänt kvalitetsledningssystem | Indirekt, via kontrollutrustning | Nej, men vanlig kombination |
IATF 16949 | Fordonsindustri | Utökade krav på mätsystemsanalys | Nej, intern revision |
AS9100 | Flygindustri | Strikt spårbarhet och dokumentation | Nej, men externrevision krävs |
ISO 13485 | Medicinteknik | Fullständig spårbarhet med regulatoriskt stöd | I vissa fall obligatorisk |
Tolkningar av standarden varierar. Spårbarhetskedjor kräver att laboratorier och aktörer hanterar osäkerhet och kalibrationskrav på ett harmoniserat sätt. Myndigheter och ackrediteringsorgan beskriver att tolkningar kan variera och att vägledning behövs för en konsekvent tillämpning.
Det praktiska problemet uppstår ofta när ett företag tillverkar för flera marknader med delvis överlappande men inte identiska standardkrav. Flygindustrins AS9100 kräver exempelvis att all mätosäkerhet är analyserad och dokumenterad för varje mätprocess, medan ISO 9001 nöjer sig med att “lämpliga” kalibreringsrutiner finns. Det lämnar ett tolkningsutrymme som kan bli problematiskt vid externa revisioner om det inte är tydligt definierat internt.
Arbetet med metrologi och kvalitet i produktion handlar i hög grad om att sätta tydliga interna tolkningar av standardkraven, så att hela organisationen drar åt samma håll vid revisioner och certifieringar.
Det missas ofta: Spårbarhet är mer än bara ‘rätt värde’
Nu när vi har hela bilden klarnar det. Spårbarhet är både tekniskt och kommunikativt avgörande för att lyckas. Det är ett mönster vi ser om och om igen i industrin: ett företag har korrekta mätinstrument, regelbunden kalibrering, och välutbildade tekniker. Ändå misslyckas de vid en extern revision. Anledningen är nästan alltid densamma. De kan inte redovisa och försvara sin mätosäkerhetshantering.
Att bocka av ett spårbarhetskrav på pappret är enkelt. Att faktiskt förstå och kommunicera vad osäkerheten i era mätresultat innebär för det specifika beslutet ni fattar, det är svårare. Och det är det som räknas.
Erfarenheten är entydig: de bästa industriella beslutsfattarna är inte nödvändigtvis de med den dyraste mätutrustningen. De är de som vet exakt hur stor osäkerhet deras mätsystem bidrar med, och som kan förklara det för en revisor, en kund eller en produktionschef utan att tveka.
Mätresultat utan tydlig osäkerhetsredovisning är svårare att försvara i beslut och granskning. Det är inte bara en akademisk poäng. Det är en affärsrisk.
Konsekvenser ni kanske inte förväntar er
Vid export av produkter till länder med strikta myndighetskrav, som EU:s medicinteknikförordning MDR eller FAA-certifiering i USA, är dokumenterad spårbarhet och redovisad mätosäkerhet direkt kopplad till marknadstillträdet. Ett bristande spårbarhetsdokument kan stoppa en leverans, utlösa en produktåterkallelse eller blockera en certifieringsprocess i månader.
Det finns företag som förlorat exportlicenser och kundkontrakt enbart för att deras kalibreringsdokumentation inte tydligt visade mätosäkerhetens bidrag. Värdet i produkten var intakt. Mätningarna var korrekta. Men dokumentationen stödde inte det.
Det handlar lika mycket om kommunikation som om teknik. Praktisk industriell mätning kräver att ni tränar hela teamet i att läsa och tolka mätosäkerhet, inte bara de som utför mätningarna.
Proffstips: Utbilda inte bara era tekniker i mätosäkerhetstolkning. Inkludera produktionschefer och kvalitetschefer i utbildningen. När beslutsfattare förstår vad ett mätosäkerhetsvärde faktiskt innebär för produktgodkännandet, fattas bättre beslut snabbare. Det räddar inte bara revisioner. Det räddar affärer.
En vanlig missuppfattning är att spårbarhet är en it-avdelningens eller metrologistens problem. I verkligheten är det en organisationsfråga. Spårbarhetskulturen måste sitta i hela verksamheten, från konstruktören som specificerar toleransen till chefen som godkänner leveransen.
Förbättra din mätprocess: Nästa steg med spårbarhet
Spårbar mätning är inte ett projekt man avslutar. Det är ett sätt att arbeta. Artikelns insikter pekar mot en sak: välfungerande spårbarhet kräver rätt teknik, rätt rutiner, och rätt kompetens i samverkan. När alla tre delar finns på plats kan ni fatta produktionsbeslut med fullständigt förtroende för era mätvärden.
LK Scandinavia erbjuder lösningar som täcker hela spårbarhetbehovet i modern industrimätning. Från lasertracker och tillbehör för storskaliga mätuppgifter med dokumenterat spårbar precision, till SIMSCAN för spårbar mätning som ger portabel 3D-skanning med hög tillförlitlighet direkt i produktionsmiljön. Vill ni se hur era befintliga rutiner och mätsystem kan stärkas för bättre spårbarhet och revisionsklarhet? Kontakta oss för en konsultation så hjälper vi er vidare.
Vanliga frågor om spårbar mätning
Vad är spårbarhet i mätning?
Spårbarhet innebär att ett mätresultat kan relateras till en känd referens genom en obruten kedja av dokumenterade jämförelser och kalibreringar. Metrologisk spårbarhet säkerställer att mätresultat är jämförbara och tillförlitliga oavsett var i världen mätningen utförts.
Varför är kalibrering viktigt för spårbarheten?
Kalibrering säkerställer att mätinstrument ger korrekta värden mot en känd referens, vilket är grunden för spårbarhet och minskar risken för felbeslut. Kalibrering av mätinstrument är i tillverkningsnära kvalitetssäkring en central metod för att undvika felaktiga mätvärden som styr produktionsbeslut.
Vad innebär mätosäkerhet i praktiken?
Mätosäkerheten talar om hur tillförlitligt varje mätresultat är och måste alltid anges för att uppfylla spårbarhetskraven. Utan redovisad mätosäkerhet är ett mätresultat svårare att försvara vid beslut och extern granskning.
Vilka standarder styr spårbar mätning?
ISO/IEC 17025 är den mest använda standarden för spårbar mätning, särskilt för kalibrerings och laboratorieverksamhet. Standardens krav gör spårbarhet operationaliserbar genom tydliga krav på kompetens, kalibrerad utrustning och dokumenterad metrologisk spårbarhet.
