Geometrisk kvalitetssäkring: vad det är och hur det fungerar
- för 4 dagar sedan
- 4 min läsning
Kort sagt:
Geometrisk kvalitetssäkring verifierar dimensioner och form för att hindra kostsamma produktionsproblem.
Moderna metoder använder simulering och digitala tvillingar för att förebygga fel i stället för att åtgärda dem i efterhand.
Lksab erbjuder helhetslösningar med mätutrustning, kalibrering och support för svenska industriföretag.
Vad är geometrisk kvalitetssäkring och varför spelar det roll för svenska industriföretag?
Geometrisk kvalitetssäkring är processen att systematiskt verifiera att en produkts mått, form, läge och orientering stämmer överens med de krav som ställts i konstruktionen. Det handlar inte bara om att mäta färdiga detaljer, utan om att styra hela produktionskedjan så att geometriska avvikelser fångas och åtgärdas innan de blir kostsamma problem.
För svenska tillverkare inom fordon, flyg och verkstadsindustri är det här skillnaden mellan kassation och godkänd produkt, mellan en monteringslinje som flödar och en som stannar.
Centrala begrepp du behöver känna till:
Geometrisk tolerans: Det tillåtna avvikelsespannet för ett mått eller en form, definierat i konstruktionsunderlaget enligt GD&T-metoden (geometrisk dimensionering och toleranssättning).
Koordinatmätmaskin (CMM): Instrument som mäter punktkoordinater på en detaljs yta och jämför dem mot CAD-modellen.
Inspektionsstrategi: Planen för vilka geometriska egenskaper som mäts, när och med vilken metod.
Spårbarhet: Att mätresultat kan kopplas till kalibrerade referensstandarder, ett krav i ISO 10360 för CMM-verifiering.
Lksab, som är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology, erbjuder hela kedjan: försäljning, kalibrering, service och teknisk support för industriella mätinstrument.
Proffstips: Börja med att kartlägga vilka geometriska egenskaper som faktiskt påverkar produktens funktion. Att mäta allt är dyrt och långsamt. Att mäta rätt saker är effektivt.
Innehållsförteckning
Hur fungerar virtuell kvalitetssäkring och den digitala tråden i praktiken?
Traditionell geometrisk kvalitetskontroll är reaktiv: du tillverkar, mäter och kasserar det som inte håller. Det är ineffektivt. Den moderna metoden vänder på logiken.
Virtuell kvalitetssäkring innebär att simuleringsverktyg används för att förutse geometriska variationer redan i konstruktionsfasen, långt innan en enda detalj tillverkats. Toleranser och inspektionsstrategier kan optimeras i datorn i stället för på produktionsgolvet.
Den digitala tråden binder samman design, simulering och inspektionsdata i ett kontinuerligt informationsflöde. Digitala tvillingar fungerar som en löpande spegling av produktionen, där avvikelser i realtid kan kopplas tillbaka till konstruktionsparametrar och processvillkor. Fokus flyttas från att reagera på fel till att förebygga dem.
Verktyg som spelar en konkret roll här:
CAT-verktyg (Computer Aided Tolerancing): Programvaror som RD&T simulerar hur geometriska variationer ackumuleras i en sammansättning. Enligt forskning från Vinnova kan proaktiv simulering med CAT minska produktionsfel och kassation med 50 % eller mer.
QIF 3.0 (Quality Information Framework): En standard som möjliggör semantisk länkning av specifikations- och inspektionsdata, vilket stänger luckor i den digitala tråden och automatiserar variationssimulering.
ISO GPS&V: Integrerar metrologiska krav med toleranssättning för verifiering över hela produktlivscykeln.
Tvärfunktionellt samarbete är en förutsättning. När konstruktion, produktion och kvalitetsavdelning arbetar i silos uppstår kostsamma korrigeringar sent i processen. Forskning från Chalmers visar att tidig samverkan är avgörande för att undvika just det. Inom fordonsindustrin, där komponenter som flexibla drivaxlar kräver exakt geometrisk passning, är det här inte en teoretisk poäng utan ett dagligt produktionskrav.
Vad är de viktigaste lärdomarna för svenska tillverkare?
Geometrisk kvalitetssäkring är inte en slutkontroll. Det är en process som börjar i konstruktionen och löper genom hela produktionscykeln. Att försöka “mäta bort” problem efter tillverkning är ineffektivt och kostsamt.

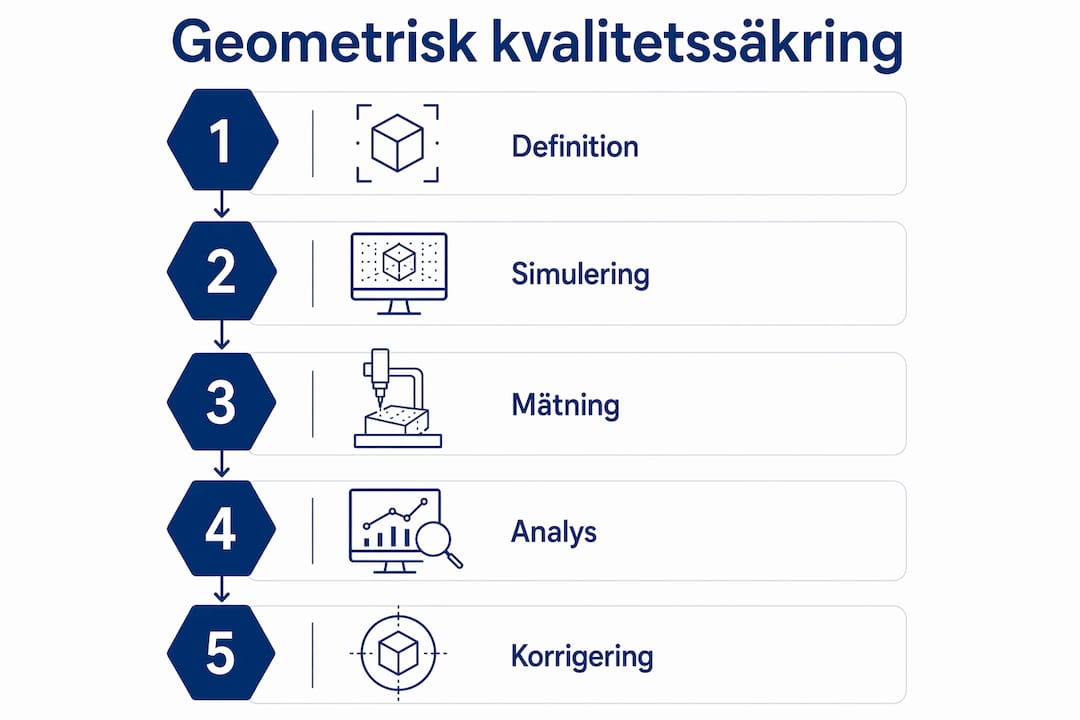

Praktiska steg för implementering:
Definiera geometriska toleranskrav tidigt i konstruktionsfasen med GD&T.
Välj mätmetod efter detalj och krav: CMM för hög noggrannhet, laserskanning för komplexa ytor, lasertracker för stora strukturer.
Integrera simuleringsverktyg som RD&T för att förutse variationer innan produktion startar.
Säkerställ spårbarhet genom regelbunden kalibrering av mätinstrument enligt ISO 10360.
Bygg en digital tråd som kopplar samman CAD, simulering och inspektionsdata.
Certifiering och teknisk support är inte bara administrativa krav. De är det som gör att mätresultat faktiskt kan litas på när en kund eller myndighet ställer frågor.
Vilka utmaningar möter du vid geometrisk kvalitetssäkring och hur löser du dem?
Mätutrustning som inte är kalibrerad är en av de vanligaste orsakerna till att mätdata inte stämmer med verkligheten. Lösningen är ett strukturerat kalibreringsschema kopplat till spårbar standard.
Ergonomi och monteringskomplexitet påverkar geometriskt utfall mer än många tror. Studier visar att 93 % av felen är geometrirelaterade vid hög och medelhög fysisk belastning, och att dåliga ergonomiska förutsättningar kan sexdubbla antalet fel. Proaktiv simulering av monteringskomplexitet, inte bara geometrisk variation, är därför nödvändig.
Informationsluckor i den digitala tråden uppstår när specifikations- och inspektionsdata lever i separata system utan standardiserade gränssnitt. QIF 3.0 och MBD (modellbaserad definition) är de mest konkreta verktygen för att täppa till de luckorna.
Brist på tvärfunktionell kommunikation gör att konstruktionsändringar inte når produktionen i tid. En gemensam digital modell som uppdateras kontinuerligt löser det strukturellt, inte med fler möten.
Lksab ger dig rätt mätverktyg från dag ett
Att välja rätt mätutrustning är lika viktigt som att välja rätt metod. Lksab är Sveriges generalagent för Nikon Metrology, LK Metrology, Scanology och API Metrology, och täcker hela behovet: från laserskannrar och lasertracker till koordinatmätmaskiner och programvara för variationssimulering.
Det som skiljer Lksab från en vanlig återförsäljare är att du får kalibrering, service och teknisk support i samma paket. Du slipper hantera flera leverantörer när ett instrument behöver verifieras eller ett mätproblem uppstår i produktionen. Behöver du ett system för geometrisk inspektion av komplexa ytor? Titta på KSCAN X, ett av de mest kapabla systemen för industriell laserskanning på marknaden. Kontakta Lksab direkt för att diskutera vilket system som passar din produktion.
Viktiga insikter
Geometrisk kvalitetssäkring kräver att toleranskrav definieras tidigt, att simulering används proaktivt och att mätdata är spårbar genom hela produktionscykeln.
Punkt | Detaljer |
Börja i konstruktionen | Definiera GD&T-toleranser tidigt, inte som en efterkontroll. |
Simulera före produktion | CAT-verktyg som RD&T kan minska kassation betydligt. |
Säkra spårbarhet | Kalibrera mätinstrument regelbundet enligt ISO 10360. |
Stäng informationsluckor | QIF 3.0 och MBD kopplar samman specifikation och inspektionsdata i en digital tråd. |
Lksab som partner | Lksab erbjuder mätsystem, kalibrering och teknisk support för hela mätkedjan i Sverige. |
