Steg för steg geometrimätning i industrin
- 15 juni
- 7 min läsning
Kort sagt:
Geometrimätning används för att exakt fastställa dimensioner och former hos industriella komponenter med hjälp av kalibrerade instrument. En noggrann metod gäller att välja rätt mätinstrument baserat på krav och objektets storlek för att säkerställa tillförlitliga resultat. Verkyg som laserskanners, fotogrammetri och koordinatmätmaskiner är viktiga för modern tillverkningskontroll.
Geometrimätning är den systematiska processen för att fastställa exakta dimensioner, former och lägen hos industriella komponenter med hjälp av kalibrerade instrument. Steg för steg geometrimätning är den metod som ingenjörer och tekniker inom tillverkningsindustrin använder för att säkerställa att delar och strukturer uppfyller toleranskrav. Rätt utförd process kombinerar val av mätmetod, noggrann förberedelse, datainsamling och verifiering. Verktyg som 3D-laserskanners, fotogrammetri och koordinatmätmaskiner från leverantörer som Nikon Metrology och LK Metrology är centrala i moderna mätarbetsflöden. Den här guiden ger dig en komplett genomgång av processen från planering till färdig rapport.
Vilka instrument används vid steg för steg geometrimätning?
Rätt mätinstrument avgör om resultatet uppfyller toleranskraven eller inte. Valet beror på tre faktorer: krav på noggrannhet, objektets storlek och hur snabbt mätningen måste genomföras.
Handmätning för grundläggande geometri
Handmätning med skjutmått, mikrometer och måttband är utgångspunkten för enkel geometrimätning. Grundläggande mätning av area görs stegvis med skiss, rätt verktyg och uppdelning av oregelbundna ytor i rektanglar som summeras. Metoden fungerar för enkla former men saknar den repeterbarhet och spårbarhet som industriella toleranskrav kräver.
3d-laserskanning: stativ och mobil
3D-laserskanning i industrin sker i två huvudsteg: skapa ett punktmoln och bearbeta data till en 3D-modell för projektering och dokumentation. Stativskannrar ger millimeternoggrannhet medan mobilskanning ger centimeternoggrannhet. Det innebär att metodvalet direkt styr om resultatet duger för kritiska toleranskontroller eller bara för översiktlig dokumentation.
Fotogrammetri med gcp-referenspunkter
Fotogrammetri bygger på att bilder från flera vinklar kombineras till en 3D-modell. Placering av markkontrollpunkter nära hörn och i mitten av mätområdet, med 50–100 meters mellanrum, är avgörande för modellens precision. Metoden passar stora objekt och utomhusmiljöer där stativskanning är opraktisk.
Proffstips: Välj alltid mätmetod utifrån toleranskravet, inte utifrån tillgänglig utrustning. Ett felaktigt metodval ger visuellt övertygande men tekniskt otillräckliga modeller.
Jämförelse av mätmetoder
Metod | Noggrannhet | Tillämpning | Mätområde |
Handmätning | ±0,01–0,1 mm | Enkla former, verkstad | Litet |
Stativskanning | Millimeternivå | Komplexa detaljer, kvalitetskontroll | Medel till stort |
Mobilskanning | Centimeternivå | Snabb översikt, stora strukturer | Stort |
Fotogrammetri | Millimeter till centimeter | Utomhus, stora ytor | Mycket stort |

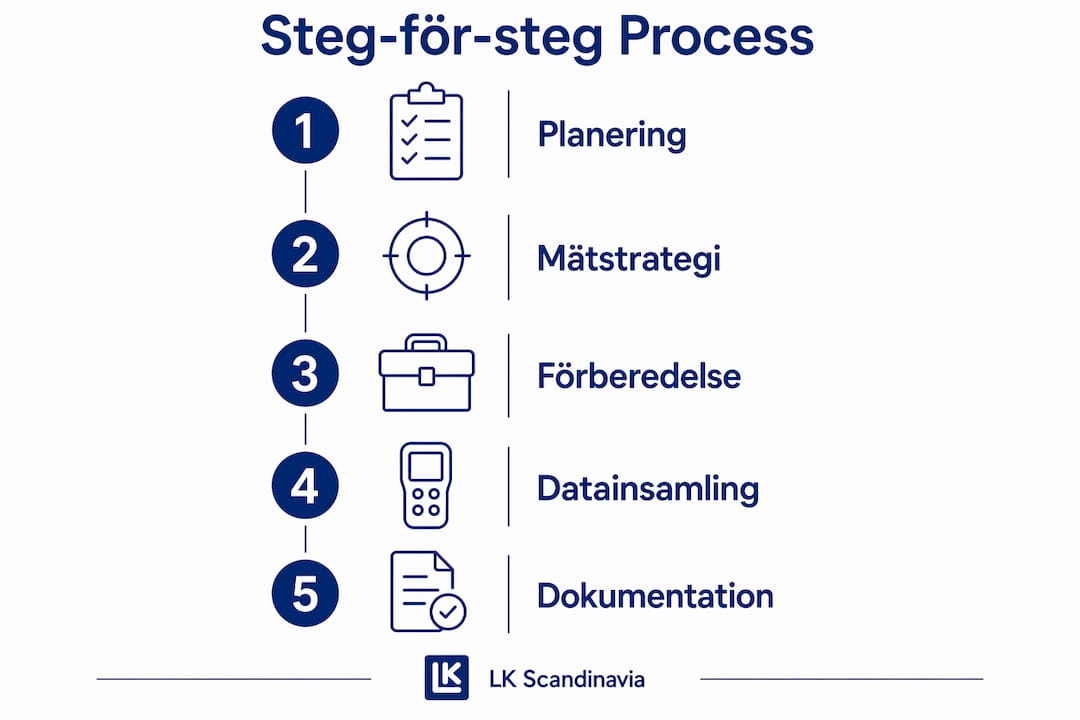

Hur genomförs en steg-för-steg mätprocess i praktiken?
En välstrukturerad geometrimätning följer en fast ordning från planering till leverans av data. Att hoppa över planeringsfasen är det vanligaste misstaget och det dyraste.
Steg 1: planering och definition av referensytor
Specificera referensytor och mätinriktning innan mätningen startar. Referensytor och måttriktning måste dokumenteras tydligt för att resultatet ska bli reproducerbart och tekniskt tolkningsbart. Skissa objektet, markera mätpunkter och bestäm koordinatsystem innan du tar fram ett enda instrument.
Steg 2: val av mätstrategi
Definiera toleranskrav och välj metod därefter. En komponent med tolerans på ±0,05 mm kräver stativskanning eller koordinatmätmaskin. En byggnadsstomme med tolerans på ±5 mm klarar sig med mobilskanning. Dokumentera strategin skriftligt så att hela teamet arbetar mot samma krav.
Steg 3: förberedelse av mätmiljö och instrument
Kontrollera att instrumenten är kalibrerade och att miljöförhållandena uppfyller kraven. Temperaturförändringar påverkar dimensioner på metalldetaljer märkbart. Låt komponenter och instrument temperaturstabiliseras i minst en timme i mätmiljön innan mätning påbörjas.
Steg 4: datainsamling vid 3d-skanning
Genomför skanningen systematiskt:
Placera skanners eller kamera enligt planerad position.
Registrera referensmarkeringar eller GCP-punkter med känd position.
Skanna från minst tre vinklar för att eliminera skuggor och döda zoner.
Kontrollera punktmolnets täckning direkt i fält innan du packar ihop utrustningen.
Exportera rådata och säkerhetskopiera omedelbart.
Proffstips: Vid fotogrammetri är länkningssteget mellan GCP-positioner och bilder ofta flaskhalsen. Varje GCP kopplas till flera bilder med pixelmatchning för att minska lokalt driftsfel. Kontrollera att varje GCP syns i minst fem överlappande bilder.
Steg 5: dokumentation och hantering av mätdata
Dokumentera alla mätparametrar direkt i fält: datum, temperatur, instrument, operatör och referenssystem. Skisser och foton av mätuppställningen sparas tillsammans med rådata. Strukturerad dokumentation är inte administrativt arbete utan en förutsättning för att kunna verifiera och upprepa mätningen.
Hur garanterar man noggrannhet i geometrimätning?
Noggrannhet i industriell geometrimätning är inte ett resultat av ett enskilt steg. Det är summan av kalibrering, kontrollerade förhållanden och systematisk verifiering.
Kalibrering enligt swedacs föreskrifter
Swedacs föreskrifter STAFS 2016:1 reglerar krav på dimensionsmätinstrument och bedömning av överensstämmelse från och med 2024-07-01. Det innebär att alla mätinstrument som används i reglerad produktion måste kalibreras mot spårbara referenser och dokumenteras med kalibreringsbevis. Kalibrering är inte valfritt vid leverans till kunder med kvalitetsledningssystem som ISO 9001 eller IATF 16949.
Kontroll av repeterbarhet och systematiska fel
Noggrannhet i industriell geometrimätning kräver kontroll av repeterbarhet och systematiska fel med flera mätningar och kalibreringsartefakter. Genomför minst tre upprepade mätningar av samma objekt och beräkna standardavvikelsen. En hög standardavvikelse indikerar ett systematiskt fel i uppställning eller instrument, inte slumpmässig variation.
Vanliga felkällor att kontrollera:
Termisk expansion: Metalldetaljer expanderar vid temperaturförändringar. Mät alltid vid referenstemperatur 20°C eller korrigera för avvikelse.
Operatörsberoende fel: Olika operatörer mäter samma punkt olika. Standardisera mätproceduren och använd fixturer.
Instrumentdrift: Laserskanners och koordinatmätmaskiner kan drifta under långa mätpass. Kontrollmät mot känd referens var tredje timme.
Felaktig referensyta: En smutsig eller skadad referensyta ger systematiskt fel i hela mätningen.
Industriell geometrimätning kräver mer än enkel mätning. Kvalitetssäkring via kalibrering och kontroll av repeterbarhet är avgörande för tillförlitliga data som håller vid granskning.
Lksab erbjuder kalibrering och service av mätinstrument från Nikon Metrology och API Metrology, vilket säkerställer att instrumenten uppfyller gällande föreskrifter. Läs mer om hur du undviker vanliga fel i industriella mätprocesser.
Hur går du från rådata till användbara modeller och rapporter?
Rådata från en laserskanner eller fotogrammetrikamera är ett punktmoln med miljontals koordinater. Det är inte ett färdigt beslutsunderlag. Bearbetning till användbara modeller kräver strukturerade steg och rätt mjukvara.
Från punktmoln till CAD och BIM
Omvandling från punktmoln till 3D-modeller kräver en avvägning mellan skanningstyp och efterbehandlingstid för att möta industrins strikta toleranskrav. Punktmolnet registreras mot ett koordinatsystem, rensas från brus och exporteras till CAD-format som STEP eller IGES. Därifrån kan modellen jämföras mot nominell CAD-geometri för avvikelseanalys.
Kollisionskontroll och projektering
En verifierad 3D-modell möjliggör kollisionskontroller direkt i mjukvara som Autodesk Navisworks eller Leica Cyclone. Ingenjören identifierar konflikter mellan nya komponenter och befintliga strukturer utan att behöva montera något fysiskt. Det sparar tid och eliminerar kostsamma ommontage i produktion.
Skillnader i praktisk tillämpning
Skanningstyp | Noggrannhet | Bearbetningstid | Typisk tillämpning |
Stativskanning | Millimeternivå | Lång | Kvalitetskontroll, reverse engineering |
Mobilskanning | Centimeternivå | Kort | Fabriksdokumentation, layoutplanering |
Fotogrammetri | Millimeter till centimeter | Medel | Stora strukturer, utomhusmätning |
Koordinatmätmaskin | Mikrometer | Lång | Precisionskontroll av enskilda delar |
Praktiska tillämpningar i tillverkningsindustrin
Fordonsindustrin använder stativskanning för att verifiera karosserigeometri mot CAD-toleranser på ±0,1 mm. Flygindustrin kombinerar fotogrammetri och lasertracker för att mäta stora strukturer som vingpaneler med millimeternoggrannhet. Processindustrin använder mobilskanning för att dokumentera rörsystem och planera underhåll utan att stoppa produktion. I alla tre fallen är arbetsflödet detsamma: planering, datainsamling, bearbetning och verifiering mot toleranskrav.
En komplett genomgång av 3D-skanningens arbetsflöde och precision finns i Lksabs guide till industriell 3D-skanning.
Viktiga insikter
En välplanerad steg-för-steg geometrimätning kräver rätt metodval, kalibrerade instrument och strukturerad bearbetning av data för att ge tillförlitliga resultat som håller vid industriell granskning.
Punkt | Detaljer |
Metodval avgör resultatet | Välj stativskanning för millimeternoggrannhet och mobilskanning för snabb översikt på centimeternivå. |
Planering är inte valfritt | Definiera referensytor, koordinatsystem och toleranskrav skriftligt innan mätningen startar. |
Kalibrering är ett lagkrav | Swedacs föreskrifter STAFS 2016:1 reglerar dimensionsmätinstrument i reglerad produktion från 2024-07-01. |
Repeterbarhet bekräftar noggrannhet | Genomför minst tre upprepade mätningar och beräkna standardavvikelsen för att identifiera systematiska fel. |
Bearbetning kräver rätt mjukvara | Punktmoln registreras, rensas och exporteras till CAD-format för avvikelseanalys och kollisionskontroll. |
Vad jag lärt mig efter år av industriell geometrimätning
Jag har sett samma misstag upprepas på fabriksgolv och i mätlabb: ingenjören väljer instrument utifrån vad som finns tillgängligt, inte utifrån vad uppgiften faktiskt kräver. Det är ett dyrt misstag. En mobilskanner ger ett visuellt imponerande punktmoln som ser korrekt ut på skärmen men som aldrig klarar en toleranskontroll på ±0,1 mm. Kunden godkänner resultatet visuellt och problemet upptäcks först vid montering.
Det andra misstaget är att underskatta efterbearbetningen. Många tekniker lägger 80 procent av sin tid på datainsamling och 20 procent på bearbetning. Det borde vara tvärtom. Ett välplanerat mätpass tar en timme. Att rensa, registrera och validera ett punktmoln från en komplex industrikomponent tar tre till fyra gånger längre. Om du inte planerar för den tiden levererar du rådata, inte ett beslutsunderlag.
Det tredje misstaget är att hoppa över kalibrering för att spara tid. Jag förstår pressen. Produktionen väntar. Men ett instrument som driftat 0,2 mm sedan senaste kalibreringen ger fel som sprider sig genom hela mätkedjan. Swedacs krav på spårbar kalibrering finns där av en anledning. Följ dem, dokumentera dem och gör det till en rutin, inte ett undantag.
Min starkaste rekommendation: investera i planeringssteget. En halvtimme med skiss, toleransdokument och metodval sparar dig fyra timmar av omarbete. Det är den insikten som skiljer en erfaren mättekniker från en nybörjare, oavsett vilket instrument du håller i handen.
— Markus
Lksab hjälper dig välja rätt mätlösning
Lksab är generalagent för Nikon Metrology, LK Metrology, Scanology och API Metrology i Sverige. Oavsett om du behöver en handhållen skanner för snabb geometrimätning i produktion eller ett komplett system för precisionskontroll av komplexa detaljer finns rätt lösning i sortimentet.
KSCAN X är en modern 3D-laserskanner med millimeternoggrannhet som passar avancerade geometrimätningar i tillverkningsindustrin. För mätning av stora strukturer och komplexa geometrier erbjuder Lksab även lasertracker och tillbehör för precisionsmätningar på hög nivå. Har du befintlig utrustning som behöver uppgraderas finns retrofit-tjänster som anpassar din mätstation till nya industrikrav utan att du behöver byta hela systemet.
Vanliga frågor
Vad är geometrimätning i industrin?
Geometrimätning är processen för att fastställa exakta dimensioner, former och lägen hos industriella komponenter med kalibrerade instrument. Metoden används för kvalitetskontroll, reverse engineering och verifiering mot CAD-toleranser.
Vilken noggrannhet ger 3d-laserskanning?
Stativskanning ger millimeternoggrannhet medan mobilskanning ger centimeternoggrannhet. Valet av metod ska baseras på toleranskravet för det aktuella mätobjektet.
Hur ofta ska mätinstrument kalibreras?
Kalibrering ska följa Swedacs föreskrifter STAFS 2016:1 och tillverkarens rekommendationer. I reglerad produktion krävs spårbar kalibrering med dokumenterat kalibreringsbevis.
Vad är GCP och varför används det i fotogrammetri?
GCP, markkontrollpunkter, är referenspunkter med känd position som placeras i mätområdet för att georeferera fotogrammetrimodellen. Korrekt placering med 50–100 meters mellanrum minskar modellfel markant och höjer slutresultatets precision.
Hur undviker man systematiska fel vid geometrimätning?
Genomför minst tre upprepade mätningar, kontrollera mot känd referensartefakt och dokumentera temperatur och miljöförhållanden. En hög standardavvikelse mellan mätningarna indikerar ett systematiskt fel som måste åtgärdas innan data används som beslutsunderlag.
