Vanliga mätfel i industrin: minska riskerna och höj kvaliteten
- 1 maj
- 10 min läsning
TL;DR:
Mätfel kan orsaka stora produktionsproblem och kostsamma kassationer utan att vara uppenbara.
Systematiska och slumpmässiga fel kräver olika förebyggande åtgärder som kalibrering och stabila mätförhållanden.
Förebyggande rutiner, utbildning och metodik är viktigare än att bara investera i ny utrustning för att säkerställa hög mätprecision.
Ett enda felaktigt mätvärde i produktionsflödet kan, utan att någon märker det, orsaka hundratals kasserade detaljer, stopp på produktionslinjen och missnöjda kunder. Mätfel är en av de mest underskattade orsakerna till kvalitetsproblem inom tillverkningsindustrin. De uppstår sällan dramatiskt utan smyger sig in som systematiska avvikelser eller slumpmässiga variationer som sakta eroderar precisionen. Den här artikeln går igenom vilka mätfel som förekommer oftast, varför de uppstår och, viktigast av allt, hur du systematiskt förebygger dem steg för steg.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Mätfel ger kvalitetsrisk | Fel i mätprocessen kan snabbt leda till kassationer och ökade produktionskostnader. |
Felmarginal minskas med rutiner | Inför checklistor och kalibreringsscheman minskar risken för fel värden. |
Sensorplacering är avgörande | Korrekt installation och regelbunden kontroll av sensorer är en central förebyggande åtgärd. |
Termisk kompensation förbättrar precision | Med rätt kompensation för temperaturfluktuationer ökar mätningarnas tillförlitlighet. |
Utbildning förebygger misstag | Löpande kompetensutveckling ger högre precision och säkrare arbetsprocesser. |
Vad är mätfel och varför spelar de så stor roll?
Mätfel är skillnaden mellan det uppmätta värdet och det sanna värdet hos det som mäts. Det låter enkelt, men i praktiken är det en komplex fråga. Det finns två grundläggande typer av mätfel som du behöver skilja på för att kunna åtgärda dem effektivt.
Systematiska mätfel är konsekventa och förutsägbara avvikelser. De pekar alltid åt samma håll, till exempel att ett instrument konsekvent mäter 0,05 mm för lite på grund av felaktig kalibrering eller en temperaturskillnad som inte kompenserats. Dessa fel är svåra att upptäcka just för att de är stabila, men de kan korrigeras när de väl identifieras.
Slumpmässiga mätfel är oförutsägbara variationer som uppstår vid upprepade mätningar av samma objekt. Vibration från omgivande maskiner, luftflöden i mätrummet och operatörens handhavande är typiska källor. Slumpmässiga fel minskas bäst genom att ta ett medelvärde av flera mätningar och säkra stabila mätförhållanden.
Konsekvenserna av mätfel är direkt kopplade till verksamhetens lönsamhet och leveransförmåga. Kassationer och läckage i pumpar och ventiler är vanliga följder av dimensionella avvikelser som inte fångats upp. Moderna CMM-maskiner kan uppnå en repeterbarhet under 1 µm med avancerade sonder, men det kräver att termisk kompensation är på plats och att processerna följs konsekvent.
Mätfel handlar sällan om att utrustningen är dålig. De handlar om att processerna runt utrustningen inte är tillräckligt robusta.
Utan god industristandard för mätteknik riskerar verksamheten att godkänna detaljer som egentligen är utanför tolerans och kassera detaljer som faktiskt är fullt godkända. Båda misstagen är kostsamma. Det första ger kvalitetsproblem hos kunden, det andra ökar produktionskostnaderna utan anledning.
Tre vanliga effekter av okontrollerade mätfel:
Kassationer ökar utan tydlig orsak, och rotorsaken spåras aldrig korrekt
Justeringar och omarbetning görs på detaljer baserat på felaktig mätdata
Spårbarhetsdokumentationen blir otillförlitlig, vilket skapar problem vid revisioner och kundkrav
Goda tips för kvalitetssäkring i produktion betonar alltid att mätprocessen måste valideras innan produktionsdata används för beslut. Det är ett grundläggande krav som många verksamheter underskattar.
Med definitionerna och betydelsen av mätfel klara kan vi gå vidare till själva huvudlistan: vilka är de vanligaste mätfelen och hur undviker vi dem?
De vanligaste mätfelen i industrin
Inom tillverkningsindustrin ser vi återkommande mönster av mätfel oavsett bransch, om det gäller fordonsindustrin, flyg eller precisionstillverkning. Nedan följer de vanligaste felen, deras typiska orsaker och de åtgärder som ger störst effekt.
Felplacerade eller felinstallerade sensorer. Det är ett av de vanligaste och mest lättundvikta misstagen. En sensor nära böj eller ventil i ett rörledningssystem ger snedvridna flödesvärden som ser rimliga ut men som avviker med flera procent från det faktiska flödet. Åtgärd: följ tillverkarens installationsanvisningar noggrant och verifiera sensorpositionen mot processbetingelserna vid idrifttagning.
Bristande eller utebliven kalibrering. Utan regelbunden kalibrering driver instrument iväg från sitt ursprungliga referensvärde. Ett mätinstrument som använts intensivt i ett år utan kalibrering kan ha systematiska fel på flera tiondels millimeter, vilket är oacceptabelt i precisionstillverkning. Åtgärd: inför ett kalibreringsschema som är anpassat till användningsfrekvens och miljöbelastning.
Utrustningsslitage och mekanisk degradering. Sonder och kontaktytor på CMM-maskiner slits med tiden. Zero drift, det vill säga att instrumentets nollpunkt förskjuts gradvis, är ett klassiskt problem med billigare utrustning och förekommer även i dyrare system som inte underhålls korrekt. Åtgärd: schemalägg regelbundna mekaniska inspektioner och kontrollera nollpunkten mot kända referensdetaljer.
Temperaturpåverkan och bristande termisk kompensation. Metall expanderar med värme. En ståldetalj på 500 mm förändrar sin längd med ungefär 0,06 mm för varje grads temperaturförändring. I en verkstad där temperaturen varierar mellan dag och natt, eller beroende på produktionsbelastning, ger det systematiska fel om inte kompensation tillämpas. Åtgärd: mät alltid vid stabil referenstemperatur eller använd termisk kompensation.
Vibrationspåverkan från omgivande maskiner. En CMM placerad nära en tung press eller en fräsmaskin utsätts för mekaniska störningar som direkt påverkar repeterbarhet. Felet syns ofta som ökad spridning i upprepade mätningar, vilket kan tolkas fel som dimensionella variationer i detaljen snarare än i mätprocessen. Åtgärd: placera mätutrustning på vibrationsisolerade underlag och separera mätrummet från tung produktion.

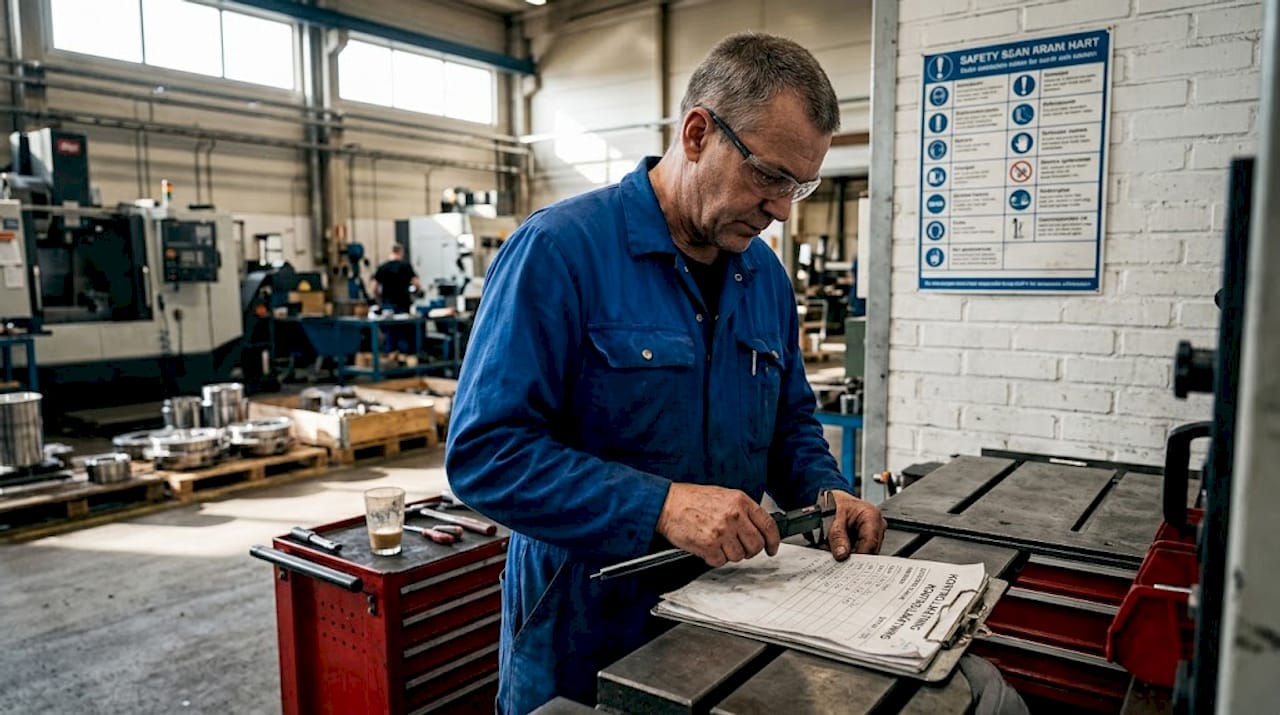

Operatörsrelaterade fel. Otillräcklig utbildning, bristande förståelse för fixturering och felaktigt handhavande ger konsekventa avvikelser som är svåra att spåra. En operatör som placerar detaljen på fel sätt i fixturen introducerar referensfel som ser ut som dimensionella problem i detaljen. Åtgärd: standardisera mätprocedurer skriftligt och träna personalen regelbundet.
Proffstips: Kombinera alltid mätdatainsamling med en enkel logg över mätförhållanden, som temperatur, operatör och eventuella avvikelser i omgivningen. Den loggen är guld värd vid rotorsaksanalys.
Du hittar mer om praktiska mätmetoder och hur de tillämpas i verkliga produktionsmiljöer på vår plattform. Det finns också en checklista för exakt mätning som hjälper dig att strukturera arbetet redan från start.
För en överblick över styrkor och svagheter kan vi jämföra dessa feltyper och åtgärder i en sammanställning.
Jämförelse av mätfelen: konsekvenser och förebyggande metoder
Att förstå ett mätfel är en sak. Att snabbt kunna matcha fel mot rätt åtgärd är en annan. Tabellen nedan ger dig en tydlig referensram att arbeta utifrån i din organisation.
Feltyp | Symtom | Vanlig orsak | Risknivå | Rekommenderad åtgärd |
Sensorfelplacering | Konstant avvikelse i ett specifikt mätpunkt | Felaktig installation | Hög | Ominstallation enligt specifikation |
Bristande kalibrering | Ökande systematisk avvikelse över tid | Inget kalibreringsschema | Mycket hög | Inför fast kalibreringsintervall |
Utrustningsslitage | Ökad spridning, zero drift | Ålder, intensiv användning | Hög | Regelbunden mekanisk inspektion |
Temperaturpåverkan | Avvikelse beroende på tid på dygnet | Ingen termisk kompensation | Medelhög | Termisk kompensation eller kontrollerat rum |
Vibrationspåverkan | Hög repeterbarhetsspridning | Tung utrustning i närheten | Medelhög | Vibrationsisolering |
Operatörsfel | Variationer beroende på vem som mäter | Otillräcklig utbildning | Hög | Standardiserade procedurer och träning |
Notera att bristande kalibrering och zero drift klassificeras som “mycket hög” risknivå, inte för att felet är det mest tekniskt komplexa, utan för att det är så lätt att missa under lång tid. Instrument som fungerar syns inte som problem förrän ett stort kvalitetsproblem avslöjar att mätdatan inte stämmer.
Att sätta upp rutiner för kalibrering och kombinera dem med precisionstips för mätning är ett av de snabbaste sätten att minska den totala felrisken. Det handlar inte om att byta ut utrustning utan om att ta hand om den du redan har.
En systematisk övervakning av kvalitetsresultat i produktion ger dig möjligheten att fånga trender i mätdata innan de blir akuta problem. Det är skillnaden mellan att reagera på fel och att förebygga dem.
Nu när jämförelsen klarnar är det viktigt att se vilka rutiner och processer som krävs för att hålla långsiktig kontroll på mätprecisionen.
Så förebygger du systematiskt mätfel i din produktion
Förebyggande arbete kräver struktur. Det räcker inte att veta vad som kan gå fel. Du behöver inbyggda rutiner som fångar problemen innan de påverkar produktionen. Här är de viktigaste åtgärderna, rangordnade efter effekt.

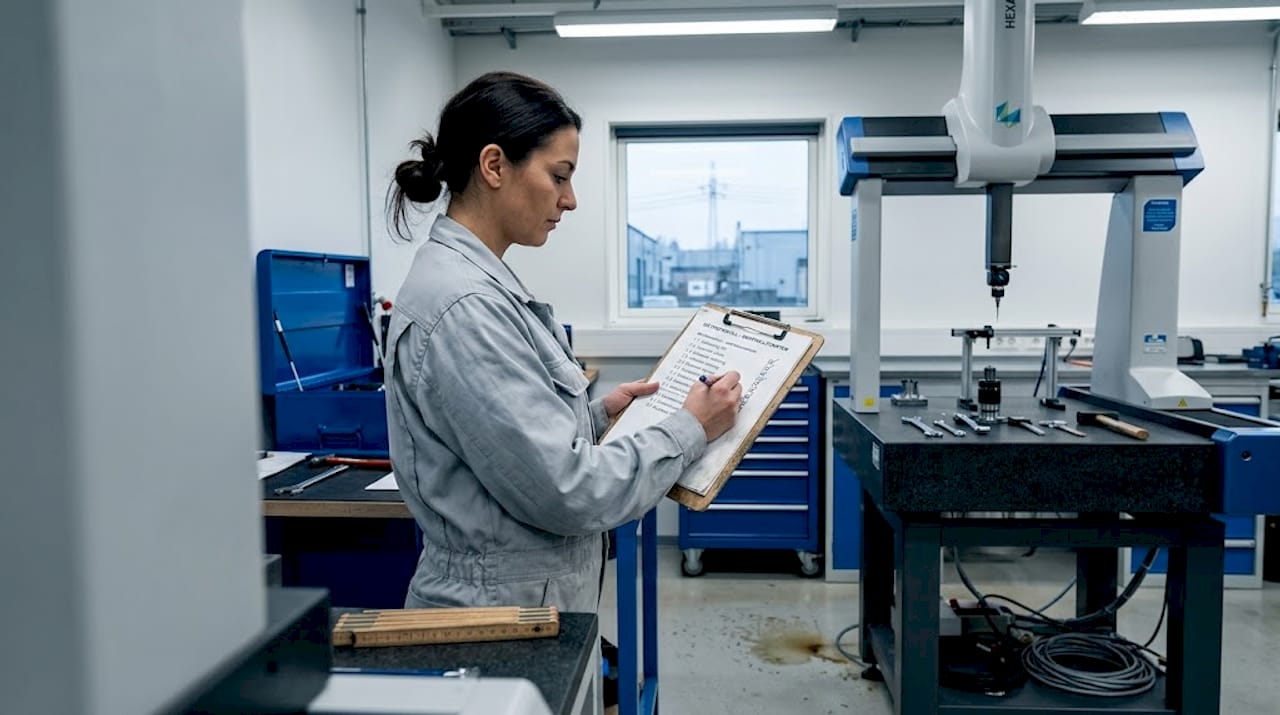

Inför strukturerade checklistor för varje mätoperation. En checklista tar en minut att gå igenom men kan spara timmar av felsökning. Den ska täcka temperatur vid mätstart, kontrollen av nollpunkt, fixturering av detaljen och verifiering av sondvalet. Utan checklista förlitar du dig på att operatören minns rätt varje gång, och det gör de flesta inte vid stress eller vid slutet av ett långt skift.
Implementera ett kalibreringsschema med tydliga intervall och ansvar. Frekvensen ska baseras på användningsintensitet, miljöbelastning och krav i relevanta standarder som ISO 10012. Bristande kalibrering och zero drift är direkt mätbara risker som kostar pengar, och ett schema tar bort beroende av att individer ska komma ihåg.
Utbilda personalen regelbundet, inte bara vid nyanställning. Utrustning och processer förändras. En utbildning som gavs för tre år sedan täcker inte nya sondkonfigurationer eller nya fixturlösningar. Planera in repetitionsutbildning och säkra att alla operatörer har tillgång till uppdaterade arbetsinstruktioner.
Följ upp mätdata med statistiska metoder. SPC, Statistical Process Control, är ett kraftfullt verktyg för att tidigt identifiera trender och avvikelser i mätdata. Det kräver inte avancerad mjukvara för att komma igång. En enkel kontrollkortsgraf för en kritisk dimension räcker för att se om processen driver iväg. En steg-för-steg guide för optimering ger dig ett strukturerat ramverk för att komma igång med datadrivna förbättringar.
Proffstips: Kör ett mätkapabilitetsstudie, ett Gauge R&R-test, på all mätutrustning som används för godkännandemätning. Om mätosäkerheten är mer än 30 procent av toleransen är utrustningen eller processen otillräcklig för uppgiften.
Nedan visas typiska förbättringsresultat från verksamheter som inför strukturerade mätrutiner:
Insats | Typisk förbättring | Tidsram |
Kalibreringsschema | 30 till 50 procent färre systematiska avvikelser | 3 till 6 månader |
Operatörsutbildning och checklistor | 20 till 40 procent minskning av operatörsrelaterade fel | 1 till 3 månader |
Termisk kompensation | Repeterbarhet förbättras med upp till 60 procent | Direkt vid implementering |
Vibrationsisolering av mätutrustning | Spridning i upprepade mätningar minskar med 25 till 45 procent | Direkt vid implementering |
SPC-baserad datautvärdering | Kassationer minskar med 15 till 35 procent | 6 till 12 månader |
De bästa resultaten uppnås inte av enstaka insatser utan av att kombinera flera av dessa åtgärder i ett sammanhållet system. Mer om hur du kombinerar kalibrering och kvalitet till ett heltäckande system hittar du i vår detaljerade guide.
En grundläggande lista över förebyggande rutiner som du kan börja med direkt:
Skapa ett digitalt kalibreringsregister med nästa kalibreringsdatum synligt för alla berörda
Inför en referensdetalj med kända dimensioner som mäts varje morgon för att verifiera instrumentets status
Dokumentera mätmiljön vid varje mätning: temperatur, luftfuktighet och eventuella avvikelser
Separera godkännandemätning från produktionsmätning för att undvika att förhastade beslut tas under tidspress
Schemalägg kvartalsvis genomgång av mätdata för att fånga långsamma trender
Med en bild av vilka insatser som fungerar långsiktigt kan vi ge en expertvinkel på vad som ofta glöms eller misstolkas kring mätfel.
Perspektiv: Varför rätt mätmetodik är viktigare än ny utrustning
Det finns en utbredd uppfattning i tillverkningsindustrin att precisionsutmaningar löses med bättre maskiner. Köp en nyare CMM, investera i en lasertracker, uppgradera till en mer avancerad sond. Det är förståeligt, för ny utrustning är konkret och mätbar som investering. Men det är också, alltför ofta, fel prioritering.
Vi ser det gång på gång: en verksamhet investerar i toppmodern mätutrustning och får ändå inte de precisionsförbättringar de förväntat sig. Varför? För att utrustningen sätts i ett system med samma bristfälliga rutiner, samma otillräckliga utbildning och samma avsaknad av termisk kompensation som orsakat problemen från början.
CMM-repeterbarhet under 1 µm är tekniskt möjlig med avancerade sonder, men den uppnås bara om termisk kompensation är aktiverad, om maskinen sitter i ett stabilt mätrum och om operatören vet exakt hur mätprogrammet ska köras. Utan dessa förutsättningar levererar en maskin för miljoner kronor samma mätosäkerhet som en enklare och billigare lösning.
Vad är då den bättre strategin? Det handlar om att prioritera metodiken före maskinen. Investera i utbildning av operatörerna, bygg upp robusta kalibreringsrutiner och arbeta aktivt med termisk kompensation. I de flesta fall ger dessa insatser en mer mätbar förbättring av mätprecisionen, till en bråkdel av kostnaden för ny utrustning.
Vi menar inte att utrustningsinvesteringar är fel. Tvärtom, rätt utrustning för rätt applikation är avgörande. Men utrustningen ska vara den sista pusselbiten på plats, inte den första. När processerna är robusta och personalen är kompetent, då levererar ny och bättre utrustning verkliga förbättringar.
En realtidsövervakning i produktion är ett bra exempel på en investering som förstärker befintliga processer snarare än att ersätta dem. Den synliggör avvikelser direkt, möjliggör snabba korrektioner och bygger ett datalager som gör rotorsaksanalys faktabaserad snarare än gissningsbaserad.
Vill du förstå grunder och skillnader i mätprecision djupare, från teoretiska grunder till praktisk implementering, rekommenderar vi att du börjar där. Det ger ett fundament som gör att varje efterföljande investering, oavsett om det handlar om ny utrustning eller ny kompetens, sitter på rätt ställe.
Den obehagliga sanningen är att metodiken är det tråkiga arbetet, och det är just därför det så ofta hoppas över. Checklistor, kalibreringsscheman och utbildningsprogram är inte lika spännande som en ny lasertracker. Men de är det som faktiskt håller precisionen på rätt nivå, dag efter dag, år efter år.
Säkra rätt precision med ledande utrustning och stöd
Vi på LK Scandinavia AB förstår att vägen till bättre mätprecision kräver mer än bara råd. Det kräver rätt utrustning, rätt stöd och en partner som kan industrin inifrån.
Oavsett om du vill förstärka en befintlig CMM-investering via uppgradering och retrofit eller ta steget till helt beröringsfri mätning med beröringsfri laserradarmätning har vi lösningar anpassade för tillverkningsindustrin. Vi representerar världsledande varumärken som Nikon Metrology, LK Metrology, scanology och API metrology, och erbjuder kalibrering, service och teknisk support för att säkra att din utrustning presterar optimalt. Kontakta oss för att diskutera din specifika situation och ta nästa steg mot färre mätfel och högre produktkvalitet.
Vanliga frågor om mätfel i industrin
Vilka är de typiska konsekvenserna av mätfel i industrin?
Mätfel leder direkt till kassationer och produktionsstopp samt till mer svårfångade problem som läckage och vibrationer i maskiner och system, vilket ökar underhållskostnaderna över tid.
Hur ofta bör man kalibrera mätutrustning inom industrin?
Frekvensen styrs av användningsintensitet, miljöbelastning och gällande standarder, men bristande kalibrering ger zero drift och systematiska fel som kan vara svåra att upptäcka utan ett fast kalibreringsschema.
Vilka är de vanligaste orsakerna till att sensorer visar felaktiga värden?
Felaktig sensorplacering nära böjar, ventiler eller störande utrustning är den vanligaste orsaken, följt av bristfällig installation som inte följer tillverkarens specifikationer.
Hur påverkar termisk kompensation noggrannheten i mätresultatet?
Termisk kompensation korrigerar för metallens värmeexpansion och är avgörande för att nå CMM-repeterbarhet under 1 µm, vilket utan kompensation är omöjligt i en verkstadsmiljö med temperaturvariationer.
Kan utbildning av personal minska risken för mätfel?
Ja, kompetent personal som förstår felkällor, korrekt fixturering och rätt mätprocedurer är en av de mest kostnadseffektiva investeringarna du kan göra för att minska operatörsrelaterade mätavvikelser.
