Vad är kontaktmätning? Tekniker och tillämpningar

---

TL;DR:

• Kontaktmätning innebär direkt beröring mellan instrument och mätobjekt för att registrera dimensioner eller elektriska egenskaper. Tekniken inkluderar mekanisk kontakt för dimensioner och elektrisk kontaktresistanstestning för att verifiera elektrisk integritet. Båda metoderna används inom industri, elkraft och kvalitetskontroll för att säkerställa tillförlitliga mätresultat.

---

Kontaktmätning definieras som en mätteknik där instrumentet befinner sig i direkt fysisk eller elektrisk kontakt med mätobjektet för att registrera exakta dimensioner eller elektriska egenskaper. Tekniken delas in i två huvudsakliga typer: mekanisk kontaktmätning, där en sond eller mätstav berör ytan, och elektrisk kontaktmätning, där kontaktresistans mäts via millivoltfall under testström. Båda metoderna används brett inom tillverkningsindustrin, elkraft och kvalitetskontroll. För ingenjörer och kvalitetskontrollpersonal är förståelsen för kontaktmätning teknik en förutsättning för att välja rätt metod och uppnå tillförlitliga mätresultat.

Vad är kontaktmätning och hur fungerar teknikerna?

Kontaktmätning är det samlade begreppet för mätmetoder som kräver direkt beröring med mätobjektet, antingen mekaniskt eller elektriskt. Inom industrin används termen ofta synonymt med kontaktbaserad dimensionsmätning, men elektrisk kontaktresistanstestning är en lika etablerad gren av samma teknikfamilj. Det är viktigt att i kvalitetsdokumentation ange vilken typ som avses för att undvika förväxlingar mellan de två grenarna.

Mekanisk kontaktmätning

Mekanisk kontaktmätning bygger på att ett mätdon, exempelvis en sond, ett städ eller en mätstav, trycks mot ytan och registrerar position eller avstånd. Ett konkret exempel är Contact-Meter från Hultafors, som mäter plant mot underlaget med en omvänd graderad skala. Den omvända skalan ger bättre avläsningsnoggrannhet vid korta avstånd, vilket är ett tekniskt grepp som många standardmätstavar saknar. Koordinatmätmaskiner (CMM) från tillverkare som Nikon Metrology och LK Metrology arbetar på samma grundprincip: en rubinbestyckad sond rör vid ytan och registrerar koordinater med mikrometernoggrannhet.

Elektrisk kontaktresistanstestning

Elektrisk kontaktmätning, ofta kallad kontaktresistanstestning, mäter det elektriska motståndet i en kontaktpunkt genom att applicera en känd testström och registrera millivoltfallet över kontakten. Kontaktresistanstestning används för att verifiera elektrisk integritet i MCCB:s slutna ledande bana, med fokus på kontakter och anslutningspunkter. Metoden avslöjar degradering i kontaktytor långt innan ett mekaniskt fel uppstår, vilket gör den till ett kraftfullt verktyg för förebyggande underhåll. Kontaktytornas polmotstånd dominerar över ledarresistansen, och det motståndet mäts korrekt endast vid rätt testström och millivoltfall.

Proceduren för elektrisk kontaktmätning kräver flera noggrant kontrollerade parametrar:

1. Välj rätt testström baserat på utrustningens specifikation, vanligtvis mellan 10 A och 200 A för lågspänningsutrustning.

2. Rengör kontaktytor och anslutningspunkter innan mätning för att eliminera ytmotstånd från oxidation eller smuts.

3. Kontrollera att testledningarna är hela och att anslutningarna sitter fast, eftersom lösa förbindelser ger falska mätvärden.

4. Låt mätvärdet stabiliseras under minst den rekommenderade mättiden innan du läser av resultatet.

5. Dokumentera testström, mättid och uppmätt millivoltfall för spårbarhet och jämförelse vid nästa mättillfälle.

Proffstips: Använd alltid ett dedikerat kontaktresistansinstrument med fast testström. En vanlig multimeter saknar förmåga att driva tillräcklig testström och ger därmed missvisande värden vid kontaktresistansmätning.

Var används kontaktmätning i praktiken?

Kontaktmätning i praktiken spänner över ett brett fält, från dimensionell kvalitetskontroll i fordonsindustrin till förebyggande underhåll av elkraftutrustning. Metodvalet styrs av applikationens krav på noggrannhet, mäthastighet och tillgänglighet till mätytan.

Typiska användningsområden inkluderar:

• Dimensionell mätning med CMM: Nikon Metrology och LK Metrology levererar koordinatmätmaskiner som används i flyg, fordon och medicinsk utrustning för att verifiera toleranser på bearbetade detaljer med kontaktsond.

• Väggtjockleksmätning på flaskor och rör: Mekanisk kontaktmätning med sond och städ ger exakt tjockleksmätning genom att klämmorna trycks mot materialets yta och registrerar tjockleken direkt.

• Förebyggande underhåll av MCCB: Kontaktresistanstestning är ett effektivt verktyg för konditionsövervakning av lågspänningsutrustning, där tidiga tecken på kontaktdegradation identifieras innan driftstopp uppstår.

• Fukt och materialtjocklek i bygg: Kontaktbaserade fuktmätare med stiftelektroder mäter elektrisk resistans i trä och betong, vilket ger direkta värden om fukthalt utan att skada materialet nämnvärt.

• Kvalitetskontroll i tillverkning: Industriella mätinstrument med kontaktsensorer används för att säkerställa produktkvalitet och spårbarhet i serieproduktion, där varje detalj mäts mot en kalibrerad referens.

Valet av kontaktmätningsmetod beror på om du mäter geometri, elektrisk integritet eller materialkvalitet. En CMM med rubinsond är rätt val för komplexa 3D-geometrier, medan ett handhållet kontaktresistansinstrument passar för underhållsarbete i ställverk och kopplingsskåp.

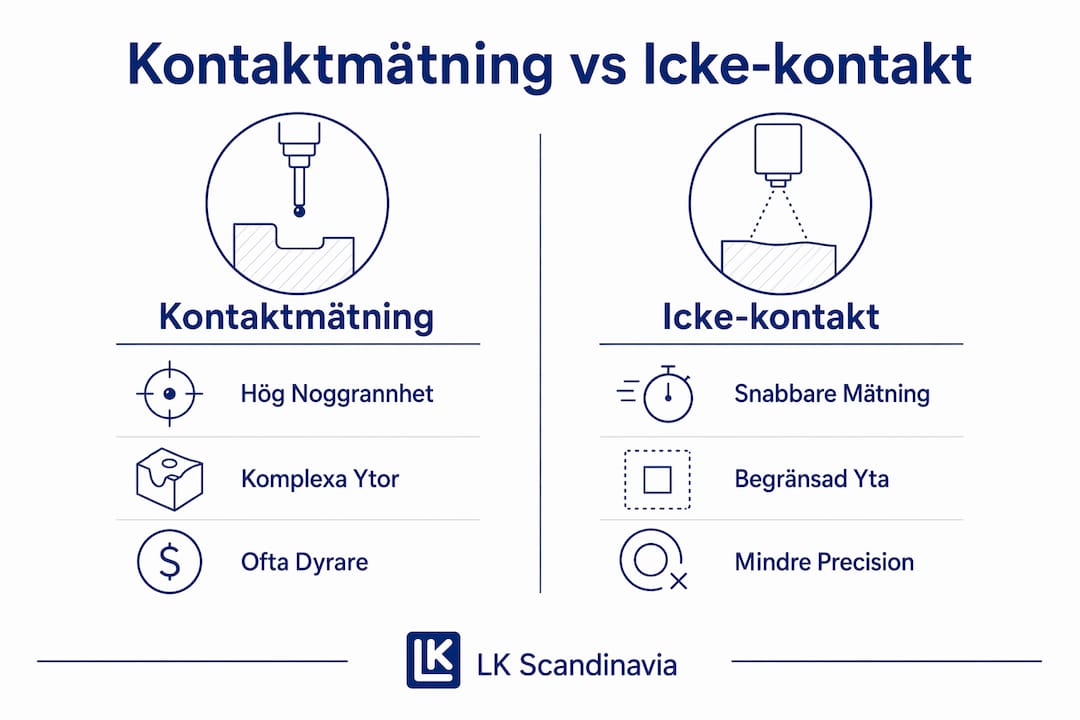

Kontaktmätning jämfört med andra mättekniker

Kontaktmätning konkurrerar och samverkar med icke-kontaktmetoder som laserbaserad triangulering, strukturerat ljus och infraröd termografi. Varje metod har ett tydligt tillämpningsfönster, och den erfarne ingenjören väljer teknik efter mätobjektets egenskaper, inte efter vana.

Teknik	Noggrannhet	Typiskt användningsområde	Begränsningar
Kontaktmätning (CMM)	0,001 mm och bättre	Komplexa 3D-geometrier, toleransverifiering	Långsam på stora ytor, kräver tillgång till ytan
Kontaktresistanstestning	Mikro-ohm-nivå	Elektriska kontakter, MCCB, kabelskarvar	Kräver strömavstängning, specialinstrument
Laserbaserad skanning	0,01–0,05 mm	Snabb ytinspektering, stora detaljer	Känslig för reflektioner och ytfinish
IR-termografi	Temperaturskillnader, ej geometri	Varmgångskontakter, isoleringsfel	Mäter inte dimensioner, indirekt metod
Strukturerat ljus (3D-skanning)	0,02–0,1 mm	Digitalisering av komplexa ytor	Svårt på blanka eller transparenta ytor

Kontaktmätning ger generellt högre geometrisk noggrannhet än optiska metoder på komplexa detaljer med undercut eller djupa hål, eftersom sonden når dit ljuset inte gör. Laserbaserade metoder som Nikon Laserskanner är snabbare på stora ytor och lämpar sig för snabb screening, men kontaktmätning är fortfarande referensmetoden när toleransen är snäv.

En vanlig felkälla är att använda fel instrument för uppgiften. En vanlig multimeter klarar inte att mäta kontaktresistans korrekt, eftersom den saknar förmåga att mäta små millivoltfall under hög testström. Det krävs ett dedikerat kontaktresistansinstrument med fast testström för att få jämförbara och tillförlitliga värden. Att blanda ihop instrumenttyper är ett av de vanligaste misstagen i fältunderhåll.

Proffstips: Kombinera kontaktmätning och laserbaserad skanning i samma kvalitetskontrollflöde. Använd laserskannern för snabb screening av hela ytan och kontaktmätning för att verifiera kritiska toleranspunkter. Det ger både hastighet och noggrannhet utan att kompromissa med något av dem.

Kontaktmätning kompletterar icke-kontaktmetoder i en välstrukturerad kvalitetskontroll snarare än att ersätta dem. De bästa kvalitetssystemen inom flyg och fordon kombinerar båda teknikfamiljerna beroende på mätobjektets krav.

Vilka faktorer avgör noggrannheten i kontaktmätning?

Noggrannheten i kontaktmätning styrs av tre huvudfaktorer: kontakttryck, kontaktytornas renhet och hastigheten på datainsamlingen. Kontaktmätningens noggrannhet beror på att dessa parametrar kontrolleras konsekvent vid varje mättillfälle. Variation i något av dessa leder direkt till spridning i mätresultaten, vilket underminerar jämförbarheten mellan mätserier.

Förberedelse av kontaktytor

Rengöring av kontaktytor är det enskilt viktigaste steget innan mätning. Oxidation, fett och smuts ökar ytmotståndet vid elektrisk kontaktmätning och ger falska avläsningar. Vid mekanisk kontaktmätning orsakar partiklar på ytan systematiska fel som adderas till varje mätpunkt. Använd isopropanol och en ren trasa för elektriska kontakter, och tryckluft för mekaniska mätytor.

Kontakttryck och stabilisering

För mekanisk kontaktmätning med CMM definierar tillverkaren ett nominellt kontakttryck för sonden, vanligtvis i intervallet 0,05 till 0,15 N. Avvikelse från detta tryck ger böjning i sondstången och systematiska fel. Vid elektrisk kontaktmätning måste testledningarna sitta fast och kontakttrycket vara tillräckligt för att bryta igenom eventuell oxidhinna på kontaktytan.

Viktiga kontrollpunkter för tillförlitliga mätresultat:

• Kalibrera instrumentet mot en känd referens innan mätserien påbörjas.

• Kontrollera att sondradie eller kontaktelektrod inte är sliten eller skadad.

• Vänta tills mätvärdet stabiliseras innan avläsning, särskilt vid elektrisk kontaktmätning där termiska EMF-effekter kan ge transienta fel.

• Dokumentera omgivningstemperatur, eftersom resistans och dimensioner varierar med temperaturen.

• Upprepa mätningen minst tre gånger på kritiska punkter och beräkna medelvärde för att reducera slumpmässiga fel.

Instrumentparametrar och mätmiljö

Testströmmen vid elektrisk kontaktmätning ska väljas så att millivoltfallet är mätbart men inte orsakar uppvärmning av kontakten. En för låg testström ger ett mätvärde som domineras av brus, medan en för hög ström värmer upp kontakten och förändrar det sanna motståndet. Mätmiljön ska vara fri från starka magnetfält och vibrationer, eftersom båda stör känsliga kontaktmätinstrument. En industristandard för mätteknik anger ofta specifika krav på mätmiljö och kalibreringscykler för att säkerställa spårbarhet.

Viktiga slutsatser om kontaktmätning

Kontaktmätning ger högst noggrannhet när kontakttryck, ytrenhet och rätt instrumentval kombineras konsekvent i ett dokumenterat mätflöde.

Punkt	Detaljer
Definition och typer	Kontaktmätning omfattar mekanisk och elektrisk mätning med direkt beröring av mätobjektet.
Rätt instrument är avgörande	En multimeter ersätter aldrig ett dedikerat kontaktresistansinstrument vid elektrisk kontaktmätning.
Ytförberedelse påverkar resultatet	Rengöring av kontaktytor eliminerar systematiska fel och förbättrar jämförbarheten mellan mätserier.
Kombinera tekniker	Kontaktmätning och laserbaserad skanning kompletterar varandra i ett komplett kvalitetskontrollflöde.
Dokumentation säkrar spårbarhet	Ange alltid vilken typ av kontaktmätning som avses i kvalitetsdokumentationen för att undvika förväxlingar.

Kontaktmätning i praktiken: min erfarenhet som ingenjör

Jag har sett samma misstag upprepas i verkstäder och ställverk under många år. Det vanligaste är att man undervärderar ytförberedelsen. En ingenjör som tar sig tid att rengöra kontaktytor noggrant och kontrollera sina testledningar får konsekvent bättre mätvärden än den som rusar igenom proceduren med ett smutsigt instrument. Det låter självklart, men under tidspress är det precis det steget som hoppas över.

Det andra mönstret jag ser är övertro på ett enskilt mätinstrument. Kontaktmätning med CMM ger fantastisk geometrisk noggrannhet, men den berättar ingenting om elektrisk integritet. Kontaktresistanstestning avslöjar degraderade kontakter som ser perfekta ut visuellt. Ingen av metoderna är universell, och de bästa kvalitetssystemen jag har arbetat med kombinerar båda teknikfamiljerna med tydliga procedurer för när varje metod ska användas.

En sak som sällan diskuteras är dokumentationens roll. Tydlig terminologi i mätprotokoll, där det framgår om det rör sig om mekanisk eller elektrisk kontaktmätning, förhindrar missförstånd när data granskas månader senare. Jag har sett produktionsfel spåras tillbaka till just den typen av terminologisk otydlighet i äldre mätprotokoll. Det kostar ingenting att vara precis i sin dokumentation, men det kan kosta mycket att inte vara det.

Framöver tror jag att kontaktmätning kommer att integreras tätare med digitala tvillingar och realtidsövervakning. CMM-data och kontaktresistansvärden matas redan in i system som CAMIO8 för analys och trendövervakning. Det är en utveckling som stärker kontaktmätningens roll snarare än att ersätta den med optiska metoder.

— Markus

Mätlösningar från Lksab för kontaktmätning och kvalitetskontroll

Lksab, som är generalagent för Nikon Metrology och LK Metrology i Sverige, erbjuder ett komplett sortiment av kontaktbaserade mätmaskiner för industriell kvalitetskontroll. Från koordinatmätmaskiner med rubinsond till programvara för mätdatahantering täcker Lksab hela kedjan från mätning till analys.

Behöver du uppgradera ett befintligt mätsystem utan att investera i helt ny hårdvara? Lksabs uppgraderings och retrofittjänster anpassar äldre CMM-system med modern styrelektronik och programvara, vilket förlänger livslängden och förbättrar mätnoggrannheten. För nya installationer erbjuder Nikon mätmaskiner hög precision för krävande toleranskontroll inom flyg, fordon och medicinsk utrustning. Kontakta Lksab för en genomgång av vilket kontaktmätningssystem som passar din produktion.

FAQ

Vad är kontaktmätning?

Kontaktmätning är en mätteknik där instrumentet befinner sig i direkt fysisk eller elektrisk kontakt med mätobjektet. Det finns två typer: mekanisk kontaktmätning för dimensioner och elektrisk kontaktresistanstestning för elektrisk integritet.

Hur fungerar elektrisk kontaktresistanstestning?

Elektrisk kontaktresistanstestning applicerar en känd testström över en kontaktpunkt och mäter millivoltfallet för att beräkna kontaktmotståndet. Metoden kräver ett dedikerat instrument eftersom en vanlig multimeter inte kan driva tillräcklig testström för korrekta resultat.

Kan en multimeter användas för kontaktresistansmätning?

Nej. En vanlig multimeter saknar förmåga att mäta de små millivoltfall som uppstår under hög testström, vilket gör att resultaten blir missvisande. Ett dedikerat kontaktresistansinstrument med fast testström krävs för tillförlitliga mätvärden.

Vilka faktorer påverkar noggrannheten i kontaktmätning?

Kontakttryck, kontaktytornas renhet och stabiliseringstiden för mätvärdet är de tre viktigaste faktorerna. Rengöring av kontaktytor och kontroll av testledningar före mätning förbättrar jämförbarheten och minskar systematiska fel.

När ska kontaktmätning väljas framför laserbaserad mätning?

Kontaktmätning är att föredra när toleransen är snäv, när mätobjektet har undercut eller djupa hål som optik inte når, eller när elektrisk integritet ska verifieras. Laserbaserade metoder passar bättre för snabb screening av stora ytor eller digitalisering av komplexa geometrier.
