Varför noggrann mätning avgör produktkvalitet
- 29 maj
- 8 min läsning
TL;DR:
Noggrann mätning är avgörande för tillverkningskvalitet och bygger på att hantera både noggrannhet och precision. Standarder som ISO/IEC 17025 kräver dokumenterade beslutregler och en spårbar kalibreringskedja för att säkerställa tillförlitlig data. Verifierad mätkapabilitet och systematisk mätstrategi är nycklar för att minska fel och ekonomiskt optimera produktionen.
Mätning uppfattas ofta som en kontrollerande slutakt, ett sista steg innan godkännande. Det är en missuppfattning som kostar industrin enorma summor varje år. Frågan om varför noggrann mätning spelar roll handlar inte enbart om att undvika reklamationer. Det handlar om att bygga processer som faktiskt fungerar, beslut som vilar på verkliga data, och produkter som håller vad de lovar. Den här artikeln ger dig som arbetar inom tillverkning en konkret förståelse för mätprecisionens roll, från metrologiska grundprinciper till statistisk processkontroll och ekonomiska konsekvenser.
Innehållsförteckning
Viktiga slutsatser
Punkt | Detaljer |
Noggrannhet är inte samma sak som precision | Systematiska och slumpmässiga fel måste hanteras separat för att mätresultat ska bli användbara. |
Standarder styr beslut vid toleransgränser | ISO/IEC 17025 kräver dokumenterade beslutregler som inkluderar mätosäkerhet och risknivåer. |
SPC kräver verifierad mätkapabilitet | Felaktig mätdata i processkontroll ger falsk trygghet och leder till felaktiga produktionsbeslut. |
Kalibreringsrutiner är grunden för spårbarhet | Utan dokumenterad kalibreringskedja går det inte att jämföra mätresultat över tid eller med andra parter. |
Mätstrategier ger mer än ny utrustning | Att optimera hur mätningar genomförs är ofta mer kostnadseffektivt än att enbart köpa dyrare instrument. |
Varför noggrann mätning påverkar produktkvalitet
Metrologi, läran om mätning, delar upp mätresultats tillförlitlighet i två centrala begrepp: noggrannhet och precision. Noggrannhet beskriver hur nära ett mätvärde befinner sig det sanna värdet. Precision beskriver hur upprepbara mätningarna är, det vill säga hur litet spridningen är mellan flera på varandra följande mätningar av samma storhet. En mätning kan vara precis men ändå systematiskt fel. Det är kombinationen som skapar användbar data.
Konsekvenserna av bristande noggrannhet är konkreta. En borrning som mäts 0,05 mm fel vid varje mätpunkt kan verka acceptabel isolerat, men i ett sammansatt system med tio toleranssatta dimensioner ackumuleras felet till ett funktionsproblem. Defekter identifieras sent, omarbetningar kostar tid och material, och i värsta fall passerar felaktiga detaljer hela vägen till kund.
Viktiga faktorer som avgör mätningens tillförlitlighet:
Spårbarhet till SI-enheter via en dokumenterad kedja av kalibreringar gör att mätresultat kan jämföras och verifieras oavsett var mätningen utförs
Validerade metoder som är anpassade till den aktuella applikationen, inte generella standardprocedurer applicerade utan eftertanke
Kalibrerad utrustning med kända och dokumenterade mätosäkerheter
Kompetent personal som förstår källorna till mätfel och hur de hanteras
Spårbarhet till SI-enheter skapar det förtroende mellan laboratorier och slutanvändare av mätdata som är nödvändigt i en global leverantörskedja. Utan den kedjan är mätresultaten i praktiken lokalt giltiga men globalt oanvändbara.
Standarder och beslutregler vid mätosäkerhet
Mätresultat är aldrig exakta i absolut bemärkelse. De bär alltid på en osäkerhet, och det är just hanteringen av den osäkerheten som skiljer ett professionellt mätsystem från ett amatörmässigt. ISO/IEC 17025 är den internationella standarden för provnings- och kalibreringslaboratorier, och den ställer tydliga krav på hur mätosäkerhet ska uppskattas, rapporteras och hanteras.
Här är de centrala kraven som standarden ställer:
Uppskattning av mätosäkerhet: Laboratoriet måste identifiera alla betydande felkällor och kvantifiera deras bidrag till den totala osäkerheten via en mätosäkerhetsbudget.
Dokumenterade beslutregler: Vid bedömning av om en mätning uppfyller en given specifikation måste laboratoriet ha dokumenterade regler för hur mätosäkerheten vägs in.
Riskbaserad riskhantering: Beslut om överensstämmelse måste ta hänsyn till konsekvenserna av felaktig klassificering, särskilt när mätvärdet ligger nära toleransgränsen.
Flexibel implementering: Standarden föreskriver inte fasta guard bands eller specifika sannolikhetsgränser. Organisationen definierar själv acceptable risknivåer utifrån tillämpningens krav.
Spårbar kalibrering: All utrustning ska kalibreras i en dokumenterad kedja tillbaka till nationella eller internationella SI-referensstandarder.
Det som gör ISO/IEC 17025 särskilt relevant för tillverkningsindustrin är inte att den skapar byråkrati, utan att den tvingar fram ett strukturerat tänkande kring vad mätresultat faktiskt betyder. När ett mätvärde ligger 0,002 mm innanför toleransgränsen och mätosäkerheten är ±0,005 mm är produkten inte godkänd med säkerhet. Den är godkänd med en viss risknivå. Tydliga beslutregler gör den risken synlig och hanterbar.
Noggrann mätning och processkontroll

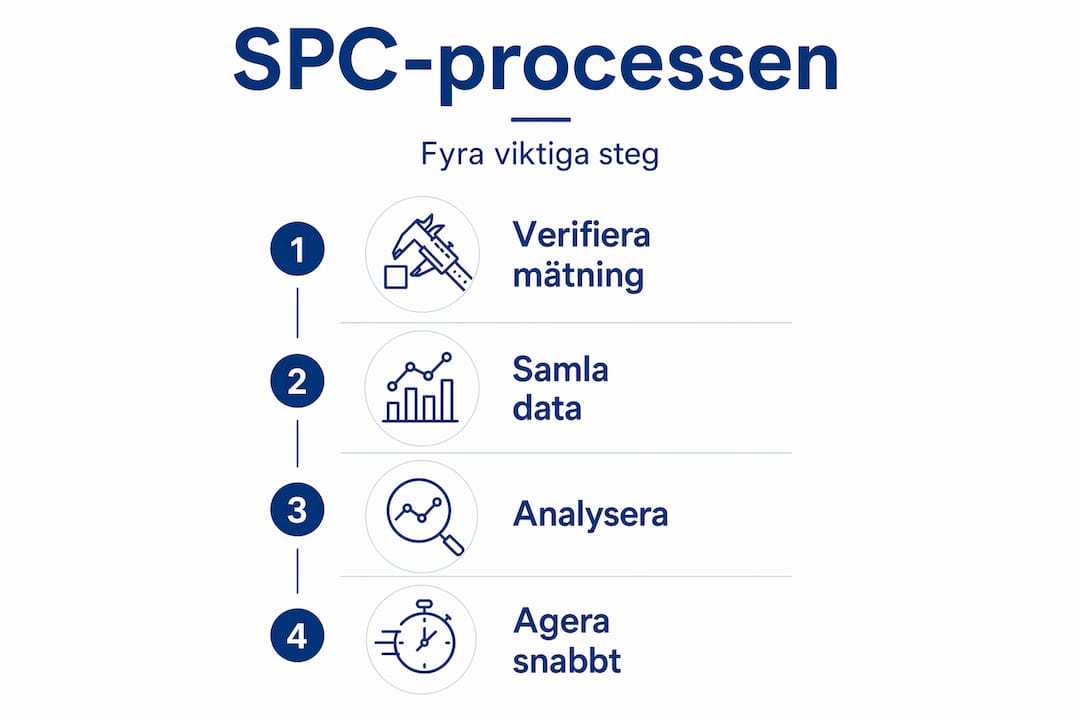

Statistisk processkontroll, förkortat SPC, är ett av de kraftfullaste verktygen för att hålla en tillverkningsprocess inom sina specifikationer. Men SPC är bara så bra som mätdata den baseras på. Det är ett förbisett samband.
Scenario | Mätdata | SPC-resultat |
Verifierad mätkapabilitet | Korrekt och spårbar | Realistisk bild av processvariationer |
Ej verifierad mätkapabilitet | Innehåller mätfel | Falska signaler, onödiga justeringar |
Hög mätosäkerhet relativt tolerans | Mätfel dominerar spridningen | Cpk underskattas, processen ser sämre ut än den är |
Låg mätosäkerhet relativt tolerans | Processens variation syns tydligt | Cpk speglar faktisk processprestanda |
Cpk-index och kontrollkartor används för att bedöma om en process är stabil och kapabel att hålla specifikationerna. Men ett Cpk-värde bygger på mätvärden. Om mätvärdena bär på systematiska fel, exempelvis på grund av temperaturpåverkan eller en instrument som saknar korrekt kalibrering, ger Cpk-analysen en vilseledande bild.
Ett konkret exempel: kontrollprover används i SPC för att identifiera verktygsslitage och termiska drifter tidigt i en bearbetningsprocess. Erfarenhetsdata visar att välkalibrerad mätning och tidig signalering kan förlänga verktygets livslängd med 30 till 50 procent. Vinsten är inte teoretisk, den syns direkt i produktionskostnaden.
SPC ger falsk trygghet om mätkapabiliteten inte verifierats. Det är ett påstående som låter självklart men som i praktiken ignoreras förvånansvärt ofta. Produktionsteam litar på sina kontrollkartor utan att ha bekräftat att mätinstrumenten faktiskt kan urskilja processvariationen från sitt eget mätbrus.
Proffstips: Genomför en mätsystemanalys, MSA, innan du sätter upp SPC för en ny process. Bekräfta att mätningens variation är under 10 procent av toleransbandet för att säkerställa att kontrollkartan speglar processen och inte mätinstrumentet.
Praktiska metoder för ökad mätprecision
Att höja noggrannheten i en tillverkares mätflöde handlar mer om systematik än om utrustning. Det är en av de mest underskattade insikterna inom industriell metrologi.
Grunden är korrekt kalibrering med regelbundna rutiner. Kalibrering är inte ett engångsevent vid inköp, det är en fortlöpande process. Intervallerna ska baseras på instrumentets stabilitet, användningsfrekvens och riskkonsekvenserna av ett mätfel. En koordinatmätmaskin som används dagligen i en säkerhetskritisk tillämpning kräver tätare kalibrering än ett referensinstrument som används sällan. Läs mer om hur kalibrering påverkar spårbarheten i en industriell kontext.
Temperaturkompensation är en felkälla som underskattas systematiskt. Metalldetaljer expanderar och kontraherar med temperaturen, och en mätning utförd vid 24 grader Celsius av ett stålämne ger ett annat resultat än samma mätning vid 20 grader. Mätfel på grund av temperaturvariationer är vanliga och ofta underskattade, oavsett om det gäller dimensionell mätning eller fukthaltsmätning av biologiska material. Lösningen är antingen att mäta i klimatreglerade utrymmen eller att tillämpa korrektionsfaktorer baserade på uppmätt temperatur.
Ytterligare åtgärder som ger konkret effekt:
Välj rätt mätmetod för applikationen: En kontaktmätning med CMM lämpar sig för hårda metalliska ytor med definierade referenspunkter, medan en 3D-skanner ger fördelar vid komplexa former eller mjuka material.
Standardisera mätprocedurer: Slumpmässiga variationer i operatörens tillvägagångssätt är en av de vanligaste källorna till mätbrus. Skriftliga procedurer och träning minskar den variationen drastiskt.
Granska mätstrategin före utrustningsinvesteringen: En optimerad mätstrategi är ofta den kostnadseffektiva vägen till ökad noggrannhet, framför att enbart investera i dyrare instrument.
Proffstips: Kartlägg dina mätosäkerhetskällor i ett enkelt budgetdokument innan du beslutar om en uppgradering. Ofta visar det sig att den dominerande felkällan är procedur eller miljö, inte instrumentets kapacitet.
Ekonomiska fördelar med precision i praktiken
Det finns en direkt ekonomisk logik bakom investeringar i förbättrad mätprecision, och den är lättast att illustrera med konkreta exempel från olika branscher.
Effekt av bristande mätning | Kostnadskonsekvens | Effekt av korrekt mätning |
Felaktigt klassificerade detaljer | Omarbetning eller kassation | Rätt beslut vid första mätning |
Fakturering baserad på felaktigt fuktinnehåll | Ekonomisk förlust eller överkostnad | Korrekt prissättning och leverantörsrelation |
Onödiga processjusteringar i SPC | Produktionsstopp och slitage | Stabilare process, längre verktygslivslängd |
Standardavvikelser som inte upptäcks | Reklamationer och garantikostnader | Tidig identifiering och förebyggande åtgärd |
Inom biomassaindustrin är noggrann fukthaltsmätning avgörande för både kvalitet och lönsamhet. Toleransen för fukthalt är ofta maximalt 1 procent, mätningstiden ska understiga 30 sekunder för att inte störa flödet, och kalibrering sker enligt EN ISO 18134-2. En avvikelse på några procentenheter fukthalt påverkar direkt energiinnehållet, och därmed priset på leveransen. Att köpa eller sälja biomassa baserat på felaktiga fuktvärden är ett konkret exempel på hur mätresultat ger direkt process- och ekonomiskt värde.
Inom fordon och flyg är konsekvenserna ännu skarpare. En toleransöverskridning som passerar utan att detekteras kan leda till komponenthaveri i drift. Kostnaden för en återkallelse är mångfalt högre än kostnaden för det mätsystem som hade kunnat fånga avvikelsen. Det är ett argument för noggrannhet inom tekniska mätningar som sällan behöver upprepas efter att man räknat på det en gång.
Transparenta och objektiva mätresultat stärker också leverantörsrelationer. När en leverantör kan redovisa spårbara mätvärden med dokumenterad osäkerhet skapas ett förtroende som är svårt att uppnå på annat sätt. Det minskar behovet av mottagningskontroll hos kunden och kortar ledtiderna i hela leverantörskedjan.
Min syn på mätningens verkliga utmaning
Jag har sett mätfel orsaka produktionsstopp, reklamationsvågor och onödiga investeringsbeslut. Men det som jag stött på allra oftast är något subtilare: en övertro på att ett godkänt mätvärde innebär en godkänd detalj.
Det vanligaste missförståndet i branschen är att ett mätresultat är antingen rätt eller fel. I verkligheten är det alltid ett intervall. Mätosäkerheten är inte en svaghet i systemet, den är en egenskap som måste förstås och hanteras. De organisationer som kommit längst i sin kvalitetsutveckling är de som slutat behandla mätning som en check i ett flödesschema och börjat behandla det som ett beslutsstödsystem med kända begränsningar.
Det jag lärt mig under åren är att de dyraste mätfelen sällan beror på att instrumentet är för gammalt eller för billigt. De beror på att ingen ställt frågan: vad är mätosäkerheten här, och vad innebär det för beslutet vi ska fatta? Den frågan borde vara en del av varje toleranssättningsprocess, varje kalibreringsintervallsbeslut, och varje SPC-uppsättning.
Branschen behöver också prata mer om mätstrategier och mindre om instrumentspecifikationer. Att byta ut en fungerande CMM mot ett nyare modell löser sällan det grundläggande problemet om procedurerna är dåliga eller om miljön inte kontrolleras. Framtidens mätning inom tillverkning handlar om integration: realtidsdata, spårbar digital dokumentation och mätsystem som kommunicerar med produktionsstyrningen. Men grunden, en verifierad mätkapabilitet och dokumenterade beslutregler, förblir densamma oavsett hur avancerad tekniken blir.
— Markus
Lksabs lösningar för noggrann mätteknik
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology, vilket innebär att du som kund får tillgång till ett av marknadens bredaste utbud av industriella mätsystem. Oavsett om ditt behov handlar om dimensionell kontroll med koordinatmätmaskiner, snabb ytskanning med 3D-skannrar eller positionsmätning med lasertracker, finns lösningarna samlade under ett och samma tak.
För verksamheter som vill höja sin mätkapabilitet utan att byta ut befintlig infrastruktur erbjuder Lksab uppgradering och retrofit av befintliga mätmaskiner, ett kostnadseffektivt alternativ som ofta ger en markant förbättring av noggrannhet och spårbarhet. Lksab erbjuder också kalibrering och teknisk support för att hålla era system inom specifikation. Ta kontakt med Lksabs team för att diskutera hur en anpassad mätlösning kan stärka er kvalitetsprocess.
FAQ
Vad är skillnaden mellan noggrannhet och precision?
Noggrannhet beskriver hur nära ett mätvärde är det sanna värdet, medan precision beskriver repeterbarheten i en mätserie. En mätning kan vara precis men systematiskt fel om ett fast fel föreligger.
Varför kräver ISO/IEC 17025 dokumenterade beslutregler?
När mätresultat ligger nära toleransgränser dominerar mätosäkerheten beslutet. Dokumenterade beslutregler säkerställer att risken för felaktig klassificering hanteras konsekvent och transparent.
Hur påverkar mätfel statistisk processkontroll?
Om mätkapabiliteten inte är verifierad kan SPC-data innehålla mätbrus som maskeras som processvariationer, vilket leder till felaktiga justeringar och en missvisande bild av processens förmåga.
Vad är en mätosäkerhetsbudget?
En mätosäkerhetsbudget är ett dokument som identifierar och kvantifierar alla betydande felkällor i en mätning. Den kombineras till en total mätosäkerhet som redovisas tillsammans med mätresultatet.
Hur ofta bör ett mätinstrument kalibreras?
Kalibreringsintervallet beror på instrumentets stabilitet, användningsfrekvens och riskkonsekvenserna vid ett mätfel. En riskbaserad genomgång bör genomföras regelbundet för att anpassa intervallen till verkliga förhållanden.
