Avancerade mättekniker förklarade för ingenjörer
- 8 juni
- 8 min läsning
TL;DR:
Avancerade mättekniker som XRF, LFA och EMI-spektrumanalys kräver noggrann kalibrering och matriskorrigering för att leverera tillförlitliga resultat inom industrin. Signalbehandling och spårbarhet är avgörande för att minska osäkerheter och säkerställa kvalitetskrav. Operatörskompetens och kontinuerligt underhåll är nyckeln till att få fullt värde av avancerad mätteknik.
Avancerade mättekniker är specialiserade metoder och instrument som möjliggör högprecisionsmätningar och tillförlitliga resultat i industriell kvalitetskontroll och produktion. Inom tillverkningssektorn avgör dessa tekniker om en komponent godkänns eller kasseras, om ett material uppfyller specifikation eller om en process håller tolerans. Metoder som energidispersiv röntgenfluorescensanalys (XRF), laser-flash-analys (LFA) och EMI-spektrumanalys representerar tre distinkta grenar av modern mätteknik, var och en med egna fysikaliska principer och krav på signalbehandling. Utan kalibrering och spårbarhet förlorar dessa tekniker sin tillförlitlighet, oavsett hur avancerad hårdvaran är.
Hur fungerar avancerade mättekniker i praktiken?
Avancerade mättekniker bygger på att omvandla ett fysikaliskt fenomen, till exempel röntgenemission, värmeledning eller elektromagnetisk strålning, till ett kvantifierbart mätvärde med känd osäkerhet. Det är den sista delen som skiljer en avancerad metod från en enkel mätning. En avancerad teknik hanterar störningar, korrigerar för systematiska fel och levererar ett spårbart resultat.
Mätnoggrannhet påverkas inte bara av instrumentet utan av hela mätkedjan, från sensorval till rådatatolkning. Det innebär att operatörskompetens, provberedning och miljöfaktorer alla ingår i mätresultatets totala osäkerhet. För ingenjörer inom kvalitetskontroll är det avgörande att förstå var i kedjan felen uppstår, inte bara att ett fel existerar.

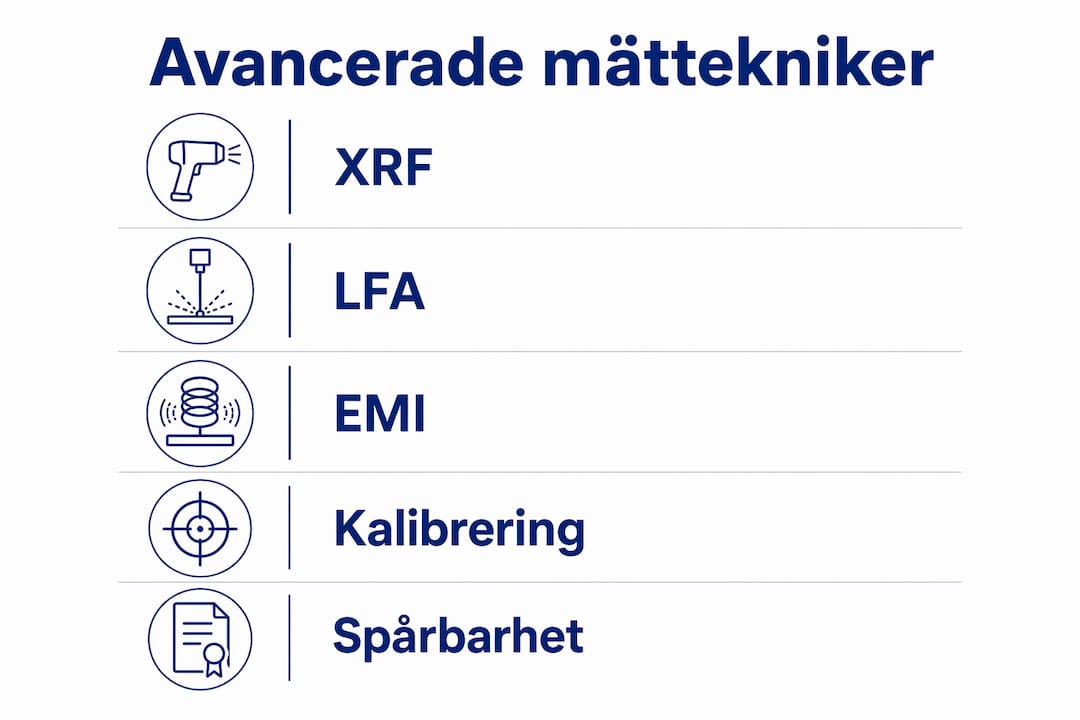

Tre tekniker illustrerar bredden av avancerade mätmetoder inom industrin särskilt väl: XRF för materialkontroll, LFA för termiska egenskaper och EMI-spektrumanalys för elektromagnetisk kompatibilitet. Alla tre kräver specialiserade korrigeringsalgoritmer och hög datainsamlingshastighet för att leverera tillförlitliga resultat. Tillsammans täcker de materialanalys, termisk karakterisering och elektromagnetisk felsökning, tre av de mest frekventa mätbehoven i modern tillverkning.
Vad är energidispersiv röntgenfluorescensanalys (XRF)?
XRF är en icke-förstörande analysmetod där röntgenstrålar exciterar atomer i ett prov så att de emitterar karakteristisk fluorescensstrålning med energier unika för varje grundämne. Detektorn registrerar energifördelningen och mjukvaran identifierar grundämnena utifrån Moseleys lag, som beskriver det matematiska sambandet mellan atomnummer och karakteristisk röntgenenergi. Förståelse av Moseleys lag och signalbehandlingsalgoritmer är väsentlig för att optimera matriskorrigeringar och undvika fel vid komplexa materialanalyser.
Detektorer och signalbehandling
Moderna XRF-system använder halvledardetektorer med en energiupplösning på 145 till 190 eV. Det innebär att detektorn kan skilja på röntgenfotoner vars energier ligger bara några hundra elektronvolt från varandra, vilket är nödvändigt för att separera överlappande emissionslinjer från grundämnen med liknande atomnummer. Pulsupphopningsavvisning och dödtidskorrigering är två signalbehandlingsfunktioner som förhindrar att höga räknehastigheter förvränger spektrat.
Dödtidskorrigering kompenserar för den tid detektorn är “blind” efter varje registrerad puls. Utan denna korrigering underskattas intensiteten vid höga flöden, vilket leder till systematiskt för låga koncentrationsvärden. I praktiken innebär det att ett XRF-system utan korrekt dödtidskorrigering kan godkänna en legering som i verkligheten innehåller för lite av ett kritiskt grundämne.
Matriskorrigering och kvantitativ analys
Matriseffekter uppstår när grundämnen i provet absorberar eller förstärker varandras fluorescensstrålning. En järnrik legering med spår av krom ger ett annat kromspektrum än en aluminiumlegering med samma kromhalt. Korrigeringsalgoritmer som fundamentalparameterprogramvara (FP) eller empiriska kalibreringskurvor kompenserar för dessa effekter och möjliggör kvantitativ analys med noggrannheter ner till några tiondels procent.
Välj rätt kalibreringsstandarder med känd sammansättning nära provets förväntade matris.
Verifiera detektorns energikalibrering med ett referensprov före varje mätsession.
Tillämpa matriskorrigering anpassad till provtypen, inte en generell algoritm.
Dokumentera mätförhållanden, inklusive geometri och atmosfär, för spårbarhet.
Proffstips: Använd alltid certifierade referensmaterial (CRM) från organisationer som NIST eller BAM för att validera XRF-kalibreringen. En kalibrering utan spårbar referens ger ett tal, inte ett mätvärde.
XRF används brett inom kvalitetssäkring för inkommande materialkontroll, legeringsidentifiering och kontroll av ytbeläggningar. Inom flygindustrin används tekniken för att verifiera att titanlegeringar uppfyller specifikation innan bearbetning. Inom elektronikindustrin kontrolleras RoHS-efterlevnad, det vill säga frånvaro av bly och kadmium, direkt på komponentnivå.
Hur mäter laser-flash-analys (LFA) termiska egenskaper?
LFA är standardmetoden för att mäta termisk diffusivitet i fasta material, och den bygger på en enkel men elegant princip. En kort laserimpuls träffar provets framsida och värmer upp ytan momentant. En infraröddetektor på baksidan registrerar temperaturökningen som funktion av tid. Värmeledningsekvationen appliceras sedan på den uppmätta kurvan för att beräkna termisk diffusivitet.
Tekniken är särskilt värdefull för material med hög termisk ledningsförmåga eller mycket liten tjocklek, där konventionella kontaktmetoder inte fungerar. Koppar, grafit och keramiska tunnfilmer är typiska exempel. Pulskorrigering är avgörande för noggrann termisk diffusivitetsmätning med LFA på tunna eller högledande material.
Tekniska utmaningar vid tunna material
Vid analys av tunnfilm är laserimpulsens varaktighet inte försumbar i förhållande till den tid det tar för värmen att passera provet. Om pulsen tar 0,5 millisekunder och värmeledningen sker på 1 millisekund introducerar pulsens form ett systematiskt fel i analysen. Matematiska modeller som beaktar laserpulsens verkliga form, inte en idealiserad delta-funktion, ger korrektare resultat.
Moderna LFA-system hanterar detta med:
Datainsamlingshastigheter upp till 2 MHz, vilket möjliggör upplösning av snabba termiska transienter
Pulskorrigeringsalgoritmer baserade på Clark och Taylor eller Cowan-modellen
Infraröda detektorer med responstider under en mikrosekund
Vakuum- eller inertgasatmosfär för att eliminera konvektiva förluster
Parameter | Standardmaterial | Tunnfilm eller högledande |
Mättid | 0,1 till 10 sekunder | Under 10 millisekunder |
Pulskorrigering | Sällan nödvändig | Alltid nödvändig |
Datainsamlingshastighet | 10 till 100 kHz | Upp till 2 MHz |
Modell | Adiabatisk standardmodell | Clark-Taylor eller Cowan |
Proffstips: Mät alltid provets tjocklek med ett kalibrerat mikrometerskruv direkt före LFA-körningen. En tjockleksfel på 2 procent ger ett diffusivitetsfel på 4 procent, eftersom diffusiviteten beräknas proportionellt mot tjocklekens kvadrat.
LFA används inom materialkarakterisering för batterielektroder, termiska gränssnittsmaterial i elektronik och värmeledande keramik för kraftelektronik. Inom fordonsindustrin är tekniken central för att karakterisera bromsbelägg och motorkomponenter under termisk cykling.
Vad gör en EMI-spektrumanalysator i industriella mätningar?
En EMI-spektrumanalysator är ett instrument som mäter amplituden hos elektromagnetiska signaler som funktion av frekvens, och den används för att identifiera, lokalisera och kvantifiera elektromagnetiska störningar. EMI-spektrumanalysatorer möjliggör avancerad analys av elektromagnetiska störningar med exakt frekvensstabilitet och flera detektionslägen. Inom produktutveckling och kvalitetskontroll är instrumentet oumbärligt för att säkerställa att elektroniska produkter uppfyller EMC-direktiv.
Kärnparametrar som avgör mätkvalitet
Tre parametrar definierar en spektrumanalysators prestanda i EMI-sammanhang:
Upplösningsbandbredd (RBW) bestämmer instrumentets förmåga att separera tätt liggande signaler i frekvensdomänen. En smal RBW ger bättre frekvensseparation men längre sveptid. För EMI-mätningar enligt CISPR-standarder är specifika RBW-värden föreskrivna, till exempel 9 kHz i frekvensområdet 150 kHz till 30 MHz.
Dynamiskt omfång anger skillnaden i decibel mellan den starkaste och svagaste signal som instrumentet kan mäta samtidigt. Ett brett dynamiskt omfång är kritiskt när en stark bärfrekvens maskerar svaga störsignaler som ändå kan orsaka compliance-problem.
Detektionslägen som peak, quasi-peak och average ger olika vägning av signalens tidsbeteende. Quasi-peak-detektorn är förskriven i CISPR-standarder eftersom den viktar intermittenta störningar lägre än kontinuerliga, vilket korrelerar med den störning en människa uppfattar i ett radiomottagarsystem.
Detektionsläge | Användning | Standardreferens |
Peak | Snabb sökning efter emissionstoppar | Intern screening |
Quasi-peak | Compliance-mätning av ledningsburen emission | CISPR 22, CISPR 32 |
Average | Mätning av bredbandiga emissioner | CISPR 16 |
RMS | Signalstyrka i kommunikationssystem | IEEE 802 |
EMI-spektrumanalysatorer fungerar som kunskapsgenererande verktyg som hjälper till att optimera design och säkerställa compliance. Diagnostik av emissionstoppar och frekvensanalys hjälper ingenjörer att undvika generiska designändringar och i stället rikta åtgärder mot identifierade störkällor. Rätt tolkning av digitala CAN-BUS-signaler i felsökning kräver dessutom analys i tidsdomän med oscilloskop för att avgöra mellan sporadiska störningar och ihållande fel.
Varför är kalibrering och spårbarhet avgörande för mätkvalitet?
Kalibrering är processen att jämföra ett instruments utdata mot ett känt referensvärde och dokumentera avvikelsen. Spårbarhet innebär att denna referens kan kopplas till nationella eller internationella mätstandarder via en obruten kedja av jämförelser. Utan spårbarhet är ett mätvärde ett tal utan kontext, och det kan inte användas som grund för kvalitetsbeslut i ett certifierat system.
ISO 9001 punkt 4.6 och STAFS 2016:1 styr kalibrering och verifiering av mätinstrument i Sverige. Swedac fastställer rättsliga krav för mätinstrument inom legal metrologi, medan ISO 9001 rekommenderar kalibrering och spårbarhet som grund för mätkvalitet i teknisk och vetenskaplig metrologi. Skillnaden är viktig: legal metrologi gäller instrument som används vid handel eller myndighetsutövning, medan teknisk metrologi gäller produktionskontroll och kvalitetssystem.
Periodisk verifiering och kalibrering är fundamentala för att upprätthålla mätinstrumentens spårbarhet och säkerställa giltighet i kvalitetssystem. Verifiering skiljer sig från kalibrering: kalibrering fastställer avvikelsen, medan verifiering bekräftar att instrumentet uppfyller ett specificerat krav. Båda bör utföras oberoende av varandra och dokumenteras separat.
Ett dokumenterat kontrollprogram för kalibrering efter driftprofil är avgörande för att undvika falsk trygghet i mätdata. Det innebär att kalibrieringsintervallet inte bör vara fast utan anpassas efter instrumentets användningsfrekvens, driftmiljö och historiska driftdata. Ett XRF-instrument i en dammig gjuterimiljö behöver tätare kalibrering än samma instrument i ett klimatkontrollerat laboratorium.
Praktiska krav på ett fungerande kalibreringsprogram:
Dokumenterade kalibreringscertifikat med spårbarhet till SI-enheter
Definierade kalibrieringsintervall baserade på driftprofil och riskbedömning
Rutiner för vad som händer när ett instrument faller utanför tolerans, inklusive återkallelse av mätresultat
Regelbundna sanity-checks med kontrollprover mellan fullständiga kalibreringar
Utbildad personal som förstår skillnaden mellan kalibrering, verifiering och justering
Metrologi i produktion kopplar dessa krav direkt till produktionskvalitet och visar hur ett strukturerat metrologiprogram minskar kassation och reklamationer. För ingenjörer inom kvalitetskontroll är detta inte en administrativ formalitet utan en teknisk nödvändighet.
Viktiga lärdomar
Avancerade mättekniker kräver korrekt signalbehandling, matriskorrigering och spårbar kalibrering för att leverera tillförlitliga resultat i industriell kvalitetskontroll.
Punkt | Detaljer |
XRF kräver matriskorrigering | Utan korrekt korrigering för matriseffekter ger XRF systematiskt felaktiga koncentrationsvärden. |
LFA kräver pulskorrigering för tunnfilm | Vid mättider under 10 millisekunder måste laserpulsens verkliga form beaktas i beräkningsmodellen. |
EMI-analys kräver rätt detektionsläge | Quasi-peak-detektorn är förskriven i CISPR-standarder och ger compliance-relevanta mätvärden. |
Kalibrering måste vara spårbar | Ett mätvärde utan spårbar kalibrering kan inte användas som grund för kvalitetsbeslut i ett certifierat system. |
Hela mätkedjan avgör noggrannheten | Operatörskompetens, provberedning och miljöfaktorer ingår alla i mätresultatets totala osäkerhet. |
Mätteknik är strategi, inte bara teknik
Jag har sett många organisationer investera i avancerad mätutrustning och sedan undra varför resultaten inte förbättras. Problemet är nästan aldrig instrumentet. Det är förståelsen av vad instrumentet mäter och varför.
XRF-systemet som levererar felaktiga legeringsanalyser gör det inte för att detektorn är dålig. Det gör det för att ingen har validerat kalibreringen mot ett certifierat referensmaterial på tre månader, eller för att operatören inte vet att provytan måste vara plan och ren för att matriskorrigeringen ska fungera. LFA-systemet som ger spridda diffusivitetsvärden på kopparfilm gör det inte för att modellen är fel. Det gör det för att ingen har aktiverat pulskorrigeringen.
Det som verkligen skiljer organisationer som får ut värde av avancerad mätteknik från dem som inte gör det är operatörskompetens och underhållsdisciplin. Innovation inom mätteknik drivs av smart integration av sensorer och algoritmer, men den integrationen kräver att operatören förstår vad algoritmen gör och när den inte är tillämplig.
Min starkaste rekommendation är att behandla mätteknik som en strategisk resurs. Det innebär kontinuerlig utbildning, dokumenterade rutiner och en kultur där mätdata ifrågasätts konstruktivt snarare än accepteras okritiskt. Ett mätvärde är en hypotes om verkligheten. Det är din uppgift som ingenjör att bedöma om hypotesen håller.
— Markus
Uppgradera din mätutrustning med Lksab
Lksab är generalagent för Nikon Metrology, LK Metrology, scanology och API metrology i Sverige, och erbjuder lösningar för hela mätkedjan inom tillverknings- och verkstadsindustrin. Oavsett om du behöver ny utrustning eller vill modernisera befintliga system finns det konkreta alternativ.
För organisationer med befintlig mätutrustning som inte längre möter precisionskreaven erbjuder Lksab retrofit och uppgradering som förlänger utrustningens livslängd och höjer mätnoggrannheten utan att byta ut hela systemet. För applikationer som kräver beröringsfri mätning av komplexa geometrier finns lasertrackers och Nikon laserskannrar för högprecisionsmätning direkt i produktionsmiljön. Kontakta Lksab för teknisk rådgivning om vilken lösning som passar din process.
FAQ
Vad är avancerade mättekniker?
Avancerade mättekniker är specialiserade metoder och instrument, som XRF, LFA och EMI-spektrumanalys, som möjliggör högprecisionsmätningar med känd osäkerhet inom industriell kvalitetskontroll och materialkarakterisering.
Hur skiljer sig kalibrering från verifiering?
Kalibrering fastställer ett instruments avvikelse från ett känt referensvärde, medan verifiering bekräftar att instrumentet uppfyller ett specificerat krav. Båda processer bör dokumenteras separat och utföras oberoende av varandra.
Varför behövs pulskorrigering i LFA-mätningar?
Vid mätning av tunna eller högledande material är laserimpulsens varaktighet inte försumbar i förhållande till värmeledningens tidsskala. Utan pulskorrigering introduceras ett systematiskt fel i beräkningen av termisk diffusivitet.
Vilket detektionsläge används vid EMI compliance-mätning?
Quasi-peak-detektorn är förskriven i CISPR-standarder för compliance-mätning av ledningsburen emission, eftersom den viktar intermittenta störningar på ett sätt som korrelerar med upplevd störning i radiomottagarsystem.
Hur ofta bör mätinstrument kalibreras?
Kalibrieringsintervallet bör baseras på instrumentets driftprofil, användningsfrekvens och historiska driftdata, inte ett fast tidsintervall. Ett instrument i en krävande produktionsmiljö behöver tätare kalibrering än ett laboratorieinstallerat system med låg belastning.
