Exempel på mätfixturer: guide för industrin
- 5 juni
- 9 min läsning
TL;DR:
Mätfixturer är specialanpassade verktyg som säkerställer exakt och repeterbar positionering vid industriell mätning. Rätt utformning enligt 3-2-1-principen är avgörande för att uppnå tillförlitliga mätresultat och undvika fel. Moderna metoder som 3D-printning och integrerade mätsystem förbättrar flexibiliteten och effektiviteten i kvalitetskontrollen.
Mätfixturer är specialanpassade anordningar som säkerställer exakt positionering och repeterbarhet vid industrimätning och kvalitetskontroll. Utan rätt fixtur tappar även den mest kalibrerade koordinatmätmaskin från Nikon Metrology eller LK Metrology sitt värde, eftersom mätresultaten beror lika mycket på hur detaljen hålls som på instrumentets precision. Den här guiden ger dig konkreta exempel på mätfixturer, förklarar designprinciper som 3-2-1-metoden och visar hur olika typer av fixturer används inom fordonsindustri, elektronikmontage och flygteknik.
1. Exempel på mätfixturer och deras användningsområden
Mätfixturer delas in i flera kategorier beroende på mätuppgift, volym och detaljtolerans. Nedan följer de vanligaste typerna med praktiska exempel från produktion och kvalitetskontroll.
CNC-fräsningsfixturer håller ämnet stilla under bearbetning och används sedan som kontrollfixturer för att verifiera att toleranserna uppfylls. Skräddarsydda fräsningsfixturer kan uppnå toleranser ned till 0,05 mm, vilket gör dem lämpliga för precisionskritiska delar inom flyg och medicinteknik. Det innebär att samma fixtur som används i produktionen kan fungera som referens vid slutkontroll.
Inspektionsfixturer för koordinatmätmaskiner positionerar detaljen mot ett fast referenssystem så att mätarmen eller skannerhuvudet alltid träffar rätt punkt. De används brett inom fordonsindustrin för karossdelar, motorblock och transmissionskomponenter. Utan stabil positionering ger upprepad mätning av samma detalj olika resultat, vilket gör fixturens design till en del av mätsystemet.
Optiska inspektionsfixturer håller transparenta eller reflekterande delar i ett fast läge framför kamerasystem eller laserscannrar. De är vanliga inom elektronik och medicinteknisk tillverkning där ytgeometri och ytjämnhet mäts utan kontakt.
Spikbäddsfixturer för elektrisk testning av kretskort
3D-printade mätfixturer för kundanpassade geometrier
Svetsnings- och monteringsfixturer med integrerad mätfunktion
Mjuka fixturer av gjutmassa för oregelbundna detaljer
Proffstips: Dokumentera alltid fixturens referenspunkter i CAD-modellen redan i konstruktionsfasen. Det förkortar inkörningstiden och gör det enklare att validera fixturen mot mätstandarden.
2. Hur 3-2-1-principen tillämpas i mätfixturdesign
3-2-1-principen är den fundamentala designregeln för positionering i mätfixturer och bearbetningsfixturer. Principen använder sex kontaktpunkter fördelade på tre ytor för att låsa alla sex frihetsgrader hos ett arbetsstycke. Det ger maximal repeterbarhet med minimal risk för att detaljen rör sig under mätning.
Så här fungerar de tre nivåerna i praktiken:
Primärplan (3 punkter): Tre kontaktpunkter på detaljens största plana yta låser rörelse i Z-led samt rotation kring X och Y.
Sekundärplan (2 punkter): Två punkter på en sidoyta låser rörelse i Y-led och rotation kring Z.
Tertiärplan (1 punkt): En punkt på en tredje yta låser rörelse i X-led och eliminerar den sista frihetsgraden.
Resultatet är ett fullt positionerat arbetsstycke utan att någon punkt är redundant. Överpositionering med fler än sex kontaktpunkter skapar motstridiga positioneringsreferenser och kan ge upphov till mätfel, ytskador och ökad variation i produktionen. Det är ett vanligt misstag i fixturkonstruktion som kostar tid och pengar att felsöka i efterhand.
Datumnivåer måste dessutom definieras noggrant i mät- och kontrollfixturer. Toleransdrift uppstår även om mätsystemet är korrekt kalibrerat om datumnivåerna inte stämmer överens med detaljens ritningsdatum. Det är ett av de vanligaste felen vid övergång från prototyp till serieproduktion.
Designval | Korrekt tillämpning | Vanligt misstag |
Antal kontaktpunkter | Exakt sex punkter enligt 3-2-1 | Fler än sex punkter, överbestämning |
Datumnivåer | Matchar ritningens datum | Godtyckliga referensytor |
Kontaktpunktsgeometri | Hårda, slitbeständiga stift | Mjuka ytor som deformeras |
Klammerplacering | Motverkar mätkrafter | Klamrar nära mätpunkter |
Proffstips: Kontrollera alltid att fixturens datumnivåer matchar detaljens ritningsdatum innan du kör första mätserien. En timmes kontroll sparar dagar av felsökning.
3. Spikbäddsfixturer kontra flygande sonder för elektrisk testning
Valet mellan spikbäddsfixturer och flygande sonder är ett av de mest ekonomiskt betydelsefulla besluten vid elektrisk testning av kretskort. Båda metoderna mäter elektriska egenskaper, men de skiljer sig fundamentalt i kostnad, hastighet och flexibilitet.
Spikbäddsfixturer använder fjäderbelastade stift för simultankontakt med alla testpunkter på kortet. Det gör att ett komplett test kan genomföras på sekunder. Vid volymer på tusentals kort per vecka är tidsvinsten avgörande för produktionstakten.
ICT med spikbäddsfixturer mäter individuella komponentegenskaper genom elektrisk kontakt till specifika noder och kan köras både utan och med strömförsörjning. Det ger hög testtäckning och tidig feldetektering, vilket minskar kassation längre ned i produktionsflödet.
Flygande sonder rör sig sekventiellt mellan testpunkter och kräver ingen fixtur. Det gör dem kostnadseffektiva vid prototyper och små serier, men betydligt långsammare vid hög volym. Fixturbaserad testning passar medelhög till hög volym medan flygande sonder används i prototypskede och vid täta konstruktionsändringar.
Parameter | Spikbäddsfixturer | Flygande sonder |
Investeringskostnad | Hög (fixtur per design) | Låg (ingen fixtur) |
Testtid per kort | Sekunder | Minuter |
Lämpad volym | Medelhög till hög | Låg till medel |
Flexibilitet vid ändringar | Låg (ny fixtur krävs) | Hög (programändring) |
Testtäckning | Mycket hög | Hög |
Kontaktstabilitet | Hög | Varierar med sondslitage |
Spikbäddsfixtyrens kontaktstabilitet påverkar direkt mätresultaten, eftersom kontaktresistansen varierar vid dålig fjäderdesign eller slitna stift. Regelbundet underhåll av stiften är därför en del av kvalitetssystemet, inte bara ett serviceärende.
4. 3D-printade mätfixturer och moderna tillverkningsmetoder
3D-printning har förändrat hur mätfixturer konstrueras och produceras, särskilt för komplexa geometrier och korta serier. Horshaga CNC Teknik tillverkar kundanpassade mätfixturer med 3D-printning för industrispecifika komponenter, vilket visar att additiv tillverkning nu är ett etablerat alternativ till konventionell fräsning.
Fördelarna med 3D-printade mätfixturer är konkreta och mätbara:
Kortare ledtid: En fixtur som tidigare tog veckor att fräsa kan printas på dagar.
Komplexa geometrier: Inre kanaler, konformella ytor och organiska former är möjliga utan extra bearbetningssteg.
Lägre styckkostnad vid små serier: Ingen verktygsomställning krävs mellan varianter.
Snabb iteration: Designändringar implementeras direkt i CAD och printas utan ny verktygsinvestering.
Materialvalet avgör fixturens prestanda. Standardpolymerer som PLA och PETG duger för lättare inspektionsfixturer med låga krav på styvhet. För fixturer som används med koordinatmätmaskiner eller laserscannrar krävs dimensionsstabila material som Nylon PA12, kolfiberförstärkt polyamid eller PEEK. Dessa material bibehåller formen vid temperaturvariationer i produktionsmiljön, vilket är avgörande för mätresultatens tillförlitlighet.
En praktisk tillämpning är fixturer för 3D-scanning av gjutna aluminiumdelar inom fordonsindustrin. Gjutna delar har oregelbundna referensytor som är svåra att positionera i konventionella fixturer. En 3D-printad fixtur kan formas exakt efter detaljens yta och ge stabil positionering utan att skada ytan. Det gör kvalitetssäkring med 3D-scanning snabbare och mer repeterbar.
Proffstips: Verifiera alltid en ny 3D-printad fixtur med en känd referensdetalj innan den används i produktion. Printade delar kan ha dimensionsavvikelser på 0,1 till 0,3 mm beroende på printer och material, vilket måste dokumenteras i fixturens kalibreringsprotokoll.
5. Designkrav för inspektionsfixturer som säkerställer repeterbarhet
Repeterbarhet i inspektionsfixturer är lika viktig som mätsystemets precision för att säkerställa tillförlitliga mätresultat. En fixtur som ger 0,02 mm variation vid upprepad inläggning av samma detalj förstör värdet av ett mätsystem med 0,001 mm upplösning.
Kritiska designkrav för inspektionsfixturer:
Stabil infästning mot mätutrustning: Fixturen ska monteras mot koordinatmätmaskinens bord eller skannerns referensplan med reproducerbar kraft och läge.
Robusthet mot böjning: Fixturens stomme ska inte deformeras av mätkrafter från sond eller skanner, eftersom böjning direkt påverkar mätdata.
Vibrationsdämpning: I produktionsmiljöer med vibrationer från angränsande maskiner krävs dämpande fästen eller massiva konstruktioner.
Integration med mätverktyg: Fixturen ska designas specifikt för det mätverktyg som används, oavsett om det är en taktil CMM-sond, en laserskanner eller ett optiskt system.
Inspektionsfixturer måste hålla detaljen exakt i relation till mätverktyget och vara robusta mot böjning för att minimera mätfel. Det låter självklart, men i praktiken underskattas styvhetskravet ofta när fixturer konstrueras av lätta material för att spara kostnad.
Ett vanligt misstag är att placera klammrar nära mätpunkterna. Klammerdeformation under åtdragning förskjuter detaljen lokalt och ger systematiska fel som är svåra att identifiera utan noggrann mätsystemanalys. Rätt placering av klammrar, bort från kritiska mätpunkter, är en enkel åtgärd med stor effekt på mätdatakvaliteten. Läs mer om hur mätfel i industrin uppstår och hur de kan förebyggas.
Proffstips: Genomför en Gauge R&R-studie på varje ny inspektionsfixtur innan den godkänns för produktion. Studien avslöjar om fixturens repeterbarhet är tillräcklig eller om designen behöver justeras.
6. Fixturer för svetsning och montering med integrerad mätfunktion
Svetsnings- och monteringsfixturer med integrerad mätfunktion representerar nästa steg i industriell kvalitetssäkring. I stället för att mäta detaljen efter att den lämnat fixturen, kontrolleras geometrin medan detaljen fortfarande är positionerad. Det eliminerar ett helt steg i produktionsflödet och ger omedelbar återkoppling till operatören.
Inom fordonsindustrin används sådana fixturer för karosssvetsning, där laserskannrar monterade direkt på svetsfixturen mäter foggeometri och deformationer i realtid. Avvikelser detekteras innan detaljen lyfts ur fixturen, vilket gör det möjligt att korrigera processen direkt. Det minskar kassation och omarbetning, som annars är de dyraste kvalitetskostnaderna i serieproduktion.
Monteringsfixturer med inbyggda mätfunktioner används även inom flygteknik för montering av strukturkomponenter med snäva toleranskrav. Här kombineras mekanisk positionering med optiska referenssystem från leverantörer som API Metrology, vilket ger spårbarhet för varje monterad detalj. Kombinationen av fixtur och mätsystem bildar ett integrerat kvalitetssystem snarare än två separata processer.
En viktig designaspekt är att mätfunktionen inte får störa fixturens primära uppgift att hålla detaljen stabil. Sensorer och skannrar måste placeras så att de inte begränsar åtkomst för svetsverktyg eller monteringsoperationer. Det kräver nära samarbete mellan fixturkonstruktör och mättekniker redan i projekteringsfasen.

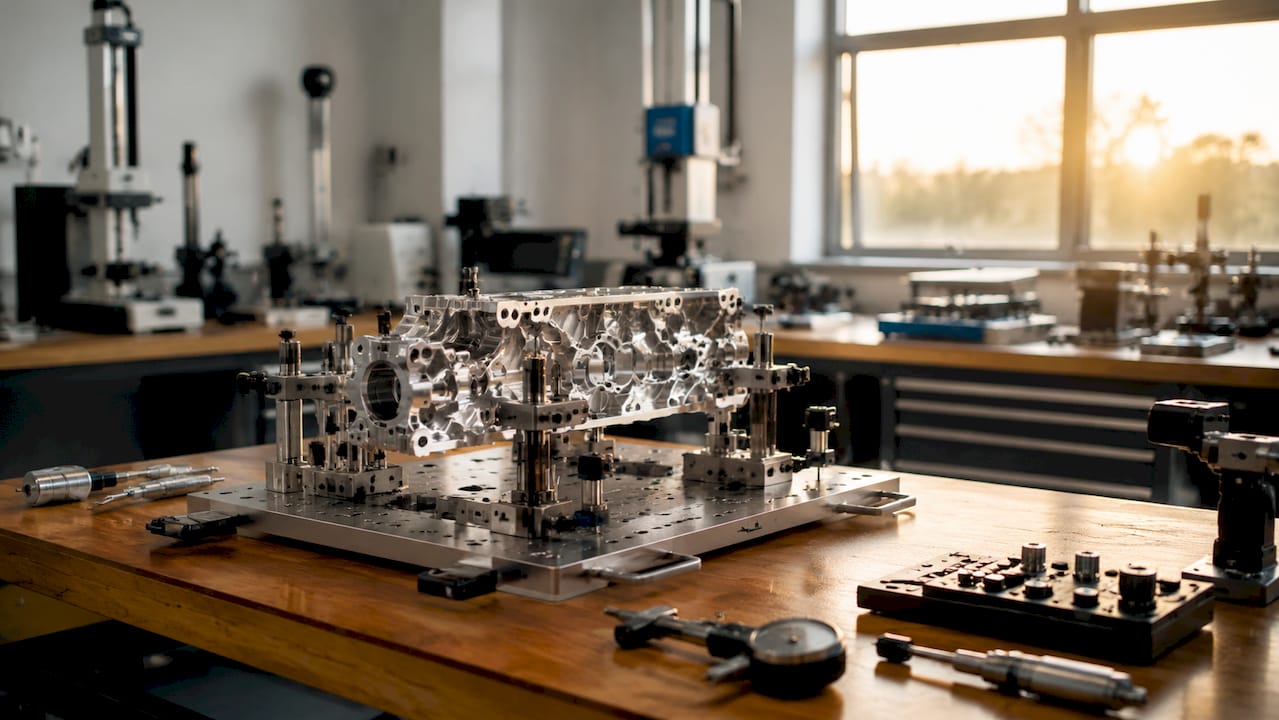

7. Mjuka fixturer och gjutmassalösningar för komplexa geometrier
Mjuka fixturer av gjutmassa eller formbar polymer löser ett problem som konventionella fixturer inte kan hantera: oregelbundna detaljer utan tydliga referensytor. Turbinblad, gjutna höljen och organiska former från additiv tillverkning är typiska exempel där mjuka fixturer är det enda praktiska alternativet.
Principen är enkel. Detaljen placeras i önskad position och gjutmassan gjuts runt den. När massan härdat har fixturen exakt detaljens ytform som referens. Positionen definieras av externa referenspunkter, inte av detaljens yta, vilket ger repeterbar positionering trots oregelbunden geometri.
Mjuka fixturer används brett inom flygindustrin för mätning av komposit- och titankomponenter. Materialen är dyra och känsliga för ytskador, vilket utesluter konventionella stålfixturer med hårda kontaktpunkter. Gjutmassan fördelar kontaktkraften över en stor yta och skyddar detaljen under mätning.
Nackdelen är att mjuka fixturer är svårare att validera och kalibreras. Gjutmassans dimensionsstabilitet varierar med temperatur och ålder, vilket kräver regelbunden kontroll mot referensdetaljer. För kvalitetskontroll och mätteknik med höga krav på spårbarhet måste mjuka fixturers kalibreringsintervall dokumenteras i kvalitetssystemet.
Viktiga slutsatser
Rätt mätfixtur, designad enligt 3-2-1-principen och anpassad till mätverktyget, är en förutsättning för tillförlitliga och repeterbara mätresultat i industriell kvalitetskontroll.
Punkt | Detaljer |
3-2-1-principen är grundläggande | Sex kontaktpunkter på tre ytor ger stabil positionering utan överbestämning. |
Fixturtyp avgörs av volym och geometri | Spikbäddsfixturer passar hög volym; 3D-printade fixturer passar komplexa geometrier och korta serier. |
Repeterbarhet kräver styvhet | Fixturen måste motstå böjning och vibration för att mätdata ska vara tillförlitliga. |
Datumnivåer måste matcha ritningen | Felaktiga datumnivåer ger toleransdrift även med kalibrerat mätsystem. |
Gauge R&R validerar fixturdesignen | En mätsystemanalys avslöjar om fixturens repeterbarhet är tillräcklig för produktionskravet. |
Erfarenheter från praktisk fixturkonstruktion
Varför de flesta fixturproblem uppstår i projekteringsfasen
Efter många år av arbete med mätfixturer i industriella miljöer är min tydligaste slutsats att de flesta problemen skapas innan en enda komponent är tillverkad. Konstruktörer fokuserar på detaljens form och tolerans, men fixturens datumnivåer och positioneringsstrategi behandlas som en eftertanke. Det är ett kostsamt misstag.
Jag har sett fall där ett helt produktionsprogram behövde stoppas för att fixturens referenspunkter inte matchade ritningens datum. Mätsystemet var korrekt, koordinatmätmaskinen var kalibrerad, men mätresultaten stämde inte med verkligheten. Felet hittades först efter att hundratals delar hade kasserats. En timmes granskning i projekteringsfasen hade förhindrat hela situationen.
Min starka rekommendation är att alltid involvera mättekniker i fixturkonstruktionen från dag ett. Inte som granskare i slutet, utan som aktiva deltagare i designprocessen. Leverantörer som Lksab, som arbetar med mätsystem från Nikon Metrology och API Metrology, har den kombinerade kunskapen om mätinstrument och fixturdesign som krävs för att undvika dessa fallgropar.
3D-printning har gjort det enklare att iterera snabbt, men det har också sänkt tröskeln för att ta genvägar. En printad fixtur som inte validerats med Gauge R&R ger falsk trygghet. Tekniken är utmärkt, men den ersätter inte metodiken.
Framtiden för mätfixturer ligger i integrationen med digitala tvillingar och realtidsdata. Fixturer som kommunicerar med mätsystemet och automatiskt kompenserar för temperaturförändringar är inte längre science fiction. Men grunden förblir densamma: sex kontaktpunkter, rätt datumnivåer och en konstruktion som inte böjer sig.
— Markus
Lksab erbjuder lösningar för mätfixturer och avancerad mätteknik
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, scanology och API Metrology och erbjuder ett komplett utbud av mättekniklösningar för tillverknings- och verkstadsindustrin. Oavsett om du arbetar med koordinatmätmaskiner, 3D-skannrar eller lasertracker finns rätt fixturlösning för din applikation.
Lksab erbjuder även uppgradering och retrofit av befintliga mätsystem och fixturer, vilket gör det möjligt att höja precisionen i din produktion utan att byta ut hela mätcellen. Kontakta Lksab för teknisk rådgivning om fixturdesign, kalibrering och integration med dina befintliga mätverktyg.
FAQ
Vad är en mätfixtur?
En mätfixtur är en specialanpassad anordning som positionerar och håller en detalj i ett exakt och repeterbart läge under mätning eller inspektion. Den säkerställer att mätresultaten är jämförbara mellan olika mättillfällen och operatörer.
Hur fungerar 3-2-1-principen i fixturdesign?
3-2-1-principen använder sex kontaktpunkter på tre ytor för att låsa alla sex frihetsgrader hos ett arbetsstycke. Tre punkter definierar primärplanet, två punkter sekundärplanet och en punkt tertiärplanet, vilket ger stabil positionering utan överbestämning.
När ska jag välja spikbäddsfixturer framför flygande sonder?
Spikbäddsfixturer är rätt val vid medelhög till hög produktionsvolym där testtid per kort är kritisk. Flygande sonder passar bättre för prototyper, små serier och situationer med täta konstruktionsändringar där en ny fixtur inte är kostnadseffektiv.
Kan 3D-printade fixturer användas för precisionsmätning?
Ja, men materialvalet är avgörande. Dimensionsstabila material som kolfiberförstärkt polyamid eller PEEK krävs för fixturer som används med koordinatmätmaskiner eller laserscannrar. Alla 3D-printade fixturer bör valideras med Gauge R&R innan de godkänns för produktion.
Vad orsakar mätfel i inspektionsfixturer?
De vanligaste orsakerna är felaktiga datumnivåer som inte matchar ritningens datum, klammrar placerade nära mätpunkter som deformerar detaljen lokalt, samt otillräcklig styvhet i fixturstommen som ger böjning under mätning.
