Faktorer för val av mätmaskin: guide för ingenjörer
- 3 juni
- 9 min läsning
TL;DR:
Val av mätmaskin baseras på teknisk precision, regelverksefterlevnad och spårbar dokumentation, vilket påverkar produktkvalitet och laglig efterlevnad. Regelverket styr vilka maskiner som är godkända, medan faktorer som användarvänlighet och total ägandekostnad är avgörande för långsiktig lönsamhet. För att valt leverantör och utrustning ska passa behovet krävs noggrann kravanalys och verifierad dokumentation.
Faktorer för val av mätmaskin definieras som kombinationen av teknisk precision, regelverksefterlevnad och spårbar dokumentation som tillsammans avgör om en mätmaskin är lämplig för industriell produktion. Valet påverkar direkt produktkvalitet, revisionsförmåga och laglig efterlevnad. Centrala aktörer som Swedac sätter ramarna för vilka krav som gäller, medan tekniker som CMM-mätmaskiner, laserskannrar och digitala skjutmått representerar de praktiska verktygen. Den här guiden ger dig ett strukturerat beslutsunderlag för valprocessen för mätutrustning, oavsett om du arbetar inom flyg, fordon eller verkstadsindustri.
1. Faktorer för val av mätmaskin: tekniska grundkrav
Noggrannhet, upplösning och repeterbarhet är de tre tekniska egenskaper som alltid ska utvärderas först vid val av mätmaskin. Noggrannhet anger hur nära det uppmätta värdet ligger det sanna värdet. Upplösning anger den minsta förändring maskinen kan detektera, och repeterbarhet visar om maskinen ger samma resultat vid upprepade mätningar under identiska förhållanden.
Mätområde och kapacitet måste matcha de komponenter du faktiskt producerar. En CMM-maskin med ett mätvolym på 500 x 700 x 500 mm passar inte för stora karosseridelar, precis som ett digitalt skjutmått med 0,01 mm upplösning passar för snabba kontroller men inte för komplexa 3D-geometrier. Välj alltid utifrån den faktiska produktionens krav, inte utifrån vad som ser imponerande ut i ett datablad.
Materialkompatibilitet är en faktor som ofta underskattas. Taktila CMM-maskiner med rubinkontaktspetsar fungerar utmärkt på metall men kan ge felaktiga resultat på mjuka polymerer eller gummiytor. Optiska metoder som laserskannrar hanterar sådana material bättre men kräver i sin tur rätt ytfinish för att ge tillförlitliga data.

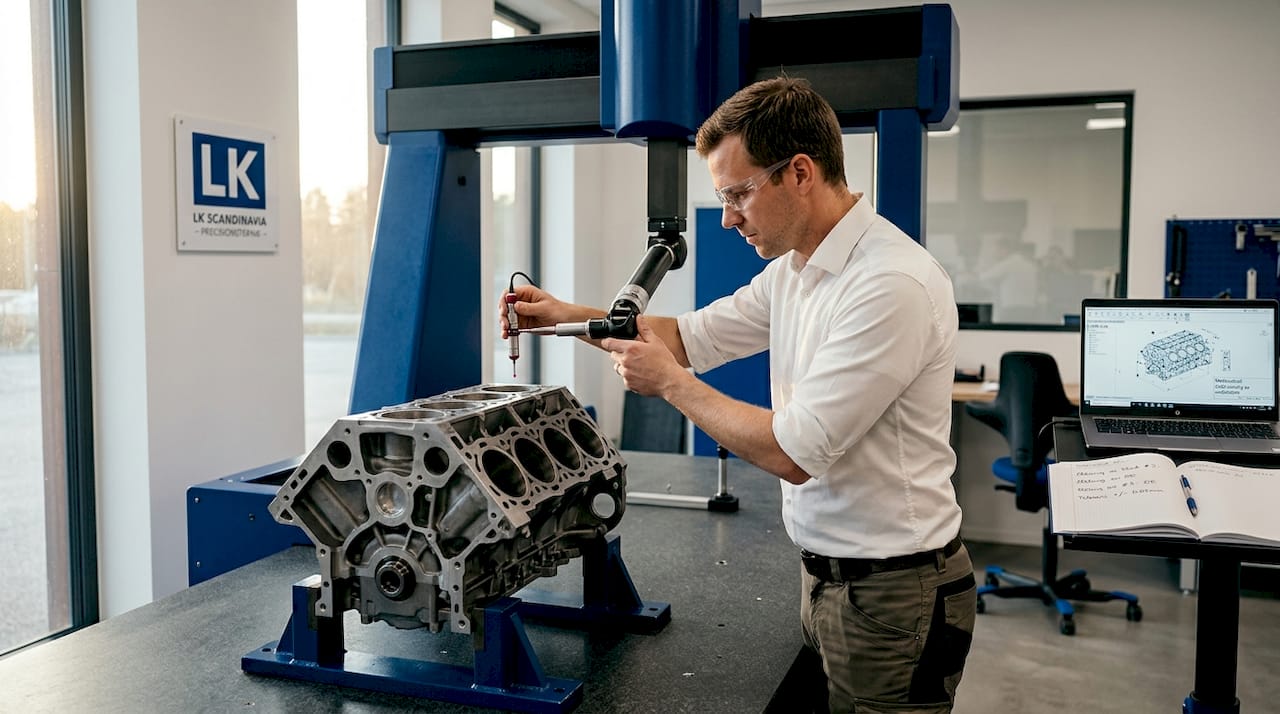

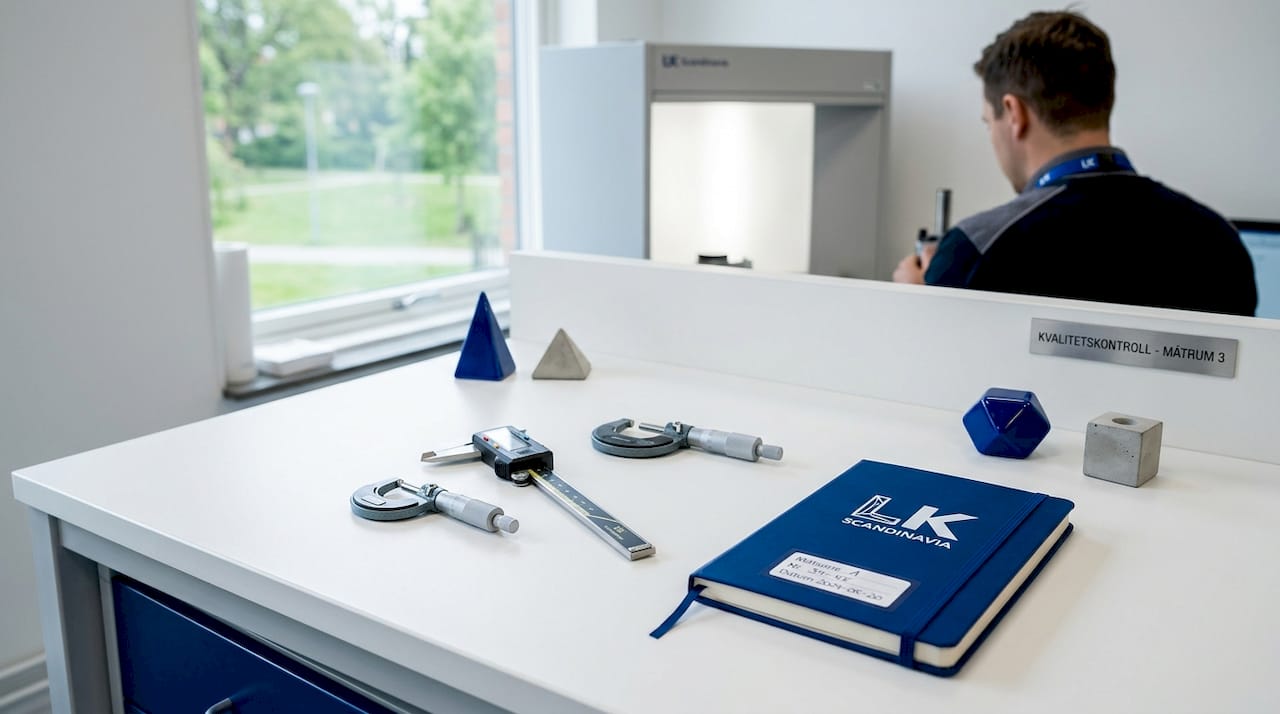

Teknikval påverkar genomströmning direkt. CMM-maskiner, laserskannrar och skjutmått erbjuder olika lager av precision och funktionalitet. En laserskanner kan ta miljontals punkter per sekund, vilket gör den överlägsen för komplexa ytor, medan ett skjutmått är snabbare för enkla längdmätningar i produktionen.
Proffstips: Begär alltid ett mätosäkerhetsprotokoll från leverantören och jämför det med din tillverkningstoleransen. Om mätosäkerheten överstiger en tredjedel av toleransen är maskinen inte lämplig för uppgiften.
2. Hur regelverk och standarder styr kriterier för mätmaskin
Regelverket är inte en formalitet. Det är ett bindande krav som direkt påverkar vilka mätmaskiner du lagligen får använda i reglerade tillämpningar. Swedac är den svenska myndigheten som ansvarar för ackreditering och teknisk kontroll, och deras föreskrifter sätter miniminivån för alla dimensionsmätinstrument som används i handel och kvalitetssäkring.
STAFS 2016:1 beskriver grundläggande krav på mätinstrumentens överensstämmelse och ekonomiska aktörers skyldigheter vid handel. Det innebär att du som inköpare eller kvalitetsansvarig har ett ansvar att verifiera att den mätmaskin du köper uppfyller dessa krav redan vid leverans. Att förbise detta kan leda till ogiltiga mätresultat vid revision.
Nya föreskrifter trädde i kraft 2024-07-01 och ersatte STAFS 2016:10 med uppdaterade krav på grundläggande egenskaper och handelsskyldigheter. Det betyder att mätmaskiner inköpta eller driftsatta efter detta datum måste uppfylla de nya kraven, och att äldre maskiner kan behöva utvärderas på nytt.
Spårbarhet och dokumentation är inte bara administrativa krav. De är bevis på att dina mätresultat är giltiga och reproducerbara, vilket är avgörande vid kundrevisioner och myndighetskontroller.
Spårbar mätning och dokumentation ger möjlighet att följa mätdata genom hela produktionskedjan och underlättar revision. Det innebär att du vid val av mätmaskin också måste säkerställa att maskinen kan generera och exportera spårbar mätdata i ett format som accepteras av dina kunder och certifieringsorgan.
Praktiska konsekvenser av regelverket vid valprocessen för mätutrustning:
Kontrollera att leverantören kan tillhandahålla ett CE-märkningsdokument och en försäkran om överensstämmelse.
Verifiera att maskinen är kalibrerad mot nationella eller internationella mätnormaler.
Begär dokumentation om vilka Swedac-föreskrifter maskinen uppfyller.
Säkerställ att mjukvaran kan generera spårbar mätrapport med mätosäkerhetsangivelse.
3. Användarvänlighet och utbildningsbehov
Mätmaskinens prestanda i praktiken beror lika mycket på operatörens kompetens som på maskinens tekniska specifikationer. En avancerad CMM-maskin med komplex programvara kan ge sämre resultat i produktion än ett enklare system om operatörerna saknar rätt utbildning. Utvärdera alltid hur lång tid det tar att utbilda en ny operatör till produktionsduglig nivå.
Programvarugränssnitt varierar kraftigt mellan tillverkare. Nikon Metrology och LK Metrology erbjuder programvaror med olika inlärningskurvor och automatiseringsgrad. Fråga leverantören om det finns certifierade utbildningsprogram och hur ofta programvaran uppdateras, eftersom frekventa uppdateringar kan kräva återkommande utbildningsinsatser.
Automatisering av mätprogram minskar operatörsberoende och ökar repeterbarhet. En maskin som kan köra automatiserade mätprogram utan manuell inmatning för varje detalj är mer lämplig för serieproduktion än en maskin som kräver manuell styrning för varje mätpunkt. Det är en faktor som ofta avgör produktiviteten mer än den nominella mäthastigheten.
4. Kostnadsaspekter vid val av mätmaskin
Inköpspriset är bara en del av den totala ägandekostnaden för en mätmaskin. Kostnadsaspekter inkluderar drift, service och eventuell uppgradering, och en välplanerad serviceplan kan förlänga maskinens livslängd och förbättra lönsamheten avsevärt. En maskin med lågt inköpspris men höga servicekostnader kan bli dyrare över fem år än ett premium-alternativ med inkluderat serviceavtal.
Konkreta kostnadsfaktorer att räkna på:
Inköpspris inklusive installation och driftsättning.
Serviceavtal och garantivillkor från leverantören.
Kalibreringskostnader per år baserat på hur ofta maskinen behöver kalibreras.
Utbildningskostnader för operatörer och programmerare.
Uppgraderingsmöjligheter för mjukvara och hårdvara när produktionskraven förändras.
Stilleståndskostnader vid haveri och leverantörens garanterade svarstid för service.
Retrofit och uppgradering av befintliga mätmaskiner är ett alternativ som ofta förbises. Istället för att köpa en ny maskin kan en uppgradering av styrsystem, programvara eller mäthuvud ge samma prestandaförbättring till en bråkdel av kostnaden. Det kräver dock att grundstrukturen på den befintliga maskinen fortfarande håller tillräcklig mekanisk precision.
Proffstips: Begär en livscykelkostnadsanalys från leverantören som täcker minst fem år. Jämför sedan detta med kostnaden för retrofit av din befintliga maskin. Skillnaden är ofta mindre än du tror.
5. Kalibrering och långsiktig precision
Regelbunden kalibrering är avgörande för att upprätthålla mätmaskinernas prestanda och efterlevnad av standarder över tid. En mätmaskin som inte kalibreras regelbundet kan ge systematiska fel som gradvis försämrar produktkvaliteten utan att det syns direkt i produktionsstatistiken. Det är ett av de vanligaste problemen i verkstäder som saknar ett strukturerat kalibreringsschema.
Kalibreringsintervall beror på maskintyp, användningsfrekvens och tillverkningstoleranser. En CMM-maskin i klimatkontrollerad mätsal behöver kalibreras mer sällan än en bärbar mätarm som används i produktionsmiljö med temperaturvariationer. Leverantören ska kunna ange rekommenderat kalibreringsintervall baserat på din specifika användning.
Tillgänglighet av ackrediterad kalibreringsservice är en praktisk faktor som påverkar driftskostnader och stillestånd. Kontrollera att det finns ackrediterade kalibreringspartners i din region som kan utföra kalibrering på plats, eftersom transport av en stor CMM-maskin till ett externt labb är kostsamt och tidskrävande.
6. Flexibilitet och framtida anpassning
Produktionskrav förändras. En mätmaskin som är perfekt anpassad för dagens komponenter kan vara otillräcklig om du om tre år börjar tillverka delar med snävare toleranser eller mer komplexa geometrier. Flexibilitet i val av mätmaskin handlar om att köpa in sig i en plattform som kan växa med verksamheten.
Modulära system som tillåter byte av mäthuvud är ett exempel på flexibilitet i praktiken. LK Metrology erbjuder CMM-maskiner där mäthuvet kan bytas från taktilt till optiskt utan att byta grundmaskin, vilket ger möjlighet att hantera ett bredare spektrum av mätuppgifter med samma investering. Det är en konkret fördel jämfört med dedikerade system.
Programvarukompatibilitet med CAD-format och MES-system är en annan dimension av flexibilitet. En mätmaskin vars programvara inte kan importera STEP- eller IGES-filer direkt från ditt CAD-system skapar onödigt manuellt arbete och risker för fel vid programmering av mätprogram.
7. Miljö och installationsförhållanden
Mätmaskinens prestanda är direkt beroende av installationsmiljön. Temperaturvariationer, vibrationer och luftfuktighet påverkar alla mekaniska mätsystem. En CMM-maskin specificerad för 20 grader Celsius med en tolerans på plus minus ett grad ger felaktiga resultat om den installeras i en verkstadslokal med temperatursvängningar på tio grader under ett arbetspass.
Vibrationsisolering är ett krav för taktila CMM-maskiner men kan förbises vid upphandling. Kontrollera att leverantören specificerar vilka vibrationsnivåer maskinen tolererar och jämför detta med faktiska vibrationsnivåer i din produktionsmiljö. Bärbar mätutrustning som laserskannrar och mätarmar är generellt mer toleranta mot vibration men kräver i sin tur stabila referenspunkter.
Utrymmesbehov och fundament är praktiska faktorer som påverkar installationskostnaden. En stor portalCMM kräver ett armerat betongfundament och klimatkontrollerat rum, medan en bärbar mätarm kan användas direkt i produktionen utan speciella förberedelser. Räkna med installationskostnaderna i din totalkostnadsanalys.
8. Hur man jämför olika mätmaskiner systematiskt
En strukturerad jämförelse av mätmaskiner kräver att du definierar dina krav innan du tittar på specifikationer. Börja med att dokumentera de tre till fem viktigaste mätuppgifterna, inklusive toleranskrav, komponentstorlek och produktionstakt. Dessa krav styr sedan vilka maskintyper som är relevanta att jämföra.
Jämförelsetabell för de vanligaste mätmaskinerna:
Maskintyp | Noggrannhet | Mätvolym | Lämplighet | Typisk kostnad |
Koordinatmätmaskin (CMM) | 1,5 till 3 µm | Medel till stor | Komplexa 3D-delar, serieproduktion | Hög |
Laserskanner (bärbar) | 20 till 50 µm | Obegränsad | Stora delar, komplexa ytor | Medel till hög |
Digitalt skjutmått | 10 µm | Liten | Enkla längdmätningar | Låg |
Mätarm (FARO, API) | 15 till 30 µm | Medel | Flexibel produktion, svåråtkomliga delar | Medel |
Optisk CMM | 2 till 5 µm | Medel | Mjuka material, snabb scanning | Hög |
Nyckelfaktorer att väga in vid den slutliga jämförelsen:
Matchar maskinens mätosäkerhet din snävaste tolerans med tillräcklig marginal?
Finns det lokal service och reservdelar tillgängliga inom acceptabel svarstid?
Kan maskinen integreras med ditt befintliga kvalitetssystem och CAD-miljö?
Uppfyller maskinen Swedacs aktuella föreskrifter och kan leverantören bevisa det?
Industristandard för mätteknik och spårbarhet påverkar vilka maskintyper som är godkända i reglerade branscher som flyg och medicinsk teknik. Kontrollera alltid branschspecifika krav som AS9100 eller ISO 13485 om du verkar inom dessa sektorer.
Proffstips: Genomför alltid ett acceptanstest med dina egna referensdelar innan du godkänner leveransen. Leverantörens fabrikstest speglar inte alltid prestanda under dina specifika produktionsförhållanden.
Viktiga slutsatser
Det bästa valet av mätmaskin kräver att teknisk precision, regelverksefterlevnad och total ägandekostnad utvärderas parallellt, inte sekventiellt.
Punkt | Detaljer |
Tekniska grundkrav | Utvärdera noggrannhet, upplösning och repeterbarhet mot dina faktiska toleranskrav. |
Regelverksefterlevnad | Kontrollera att maskinen uppfyller Swedacs föreskrifter, inklusive uppdateringar från 2024. |
Total ägandekostnad | Räkna in service, kalibrering och utbildning, inte bara inköpspriset. |
Spårbarhet och dokumentation | Säkerställ att maskinen kan generera spårbar mätdata för revision och certifiering. |
Flexibilitet | Välj en plattform som kan anpassas när produktionskraven förändras. |
Vad jag lärt mig om val av mätmaskin i praktiken
Efter att ha arbetat med mätteknik i tillverkningsindustrin under lång tid är min tydligaste observation att de flesta felaktiga maskinval inte beror på bristande teknisk kunskap. De beror på att inköpsprocessen fokuserar på specifikationer i datablad istället för på faktiska produktionsförhållanden.
Jag har sett verkstäder investera i avancerade CMM-maskiner med imponerande noggrannhet, för att sedan installera dem i lokaler med temperaturvariationer som gör den nominella noggrannheten omöjlig att uppnå. Jag har också sett det omvända: verkstäder som köper enkla mätlösningar för att hålla kostnaden nere, och sedan tvingas göra om hela investeringen när kundkraven skärps.
Det som faktiskt fungerar är att börja med en ärlig kartläggning av produktionsmiljön och de faktiska toleranskraven, sedan matcha dessa mot maskintyp och leverantörens servicekapacitet. Regelverket från Swedac är inte ett hinder i den processen. Det är ett ramverk som hjälper dig att ställa rätt frågor till leverantören.
En sak som sällan diskuteras öppet är att kvalitetskontroll och mätteknik måste integreras i produktionsflödet från dag ett, inte läggas till som ett efterkontrollsteg. En mätmaskin som är svår att använda i produktionstakt kommer att användas sällan, oavsett hur bra dess tekniska specifikationer är.
Mitt råd: prioritera leverantörens lokala servicekapacitet och utbildningsstöd lika högt som maskinens tekniska specifikationer. En maskin som stannar i produktion i tre veckor i väntan på reservdelar kostar mer än vad du sparade på inköpspriset.
— Markus
Lksab hjälper dig att välja rätt mätmaskin
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology och API Metrology och erbjuder ett brett sortiment av mätmaskiner anpassade för tillverknings- och verkstadsindustrin. Oavsett om du behöver en ny CMM-maskin, en bärbar laserskanner eller en uppgradering av befintlig utrustning finns kompetensen och produkterna på plats.
För dig som redan har en mätmaskin men vill förbättra prestanda utan att byta ut hela systemet erbjuder Lksab uppgradering och retrofit av befintliga maskiner. Behöver du snabb och noggrann dimensionell kontroll för komplexa delar finns TrackScan P42 som ett avancerat alternativ. Kontakta Lksab för en behovsanalys och få ett konkret beslutsunderlag anpassat till din produktion.
FAQ
Vilka är de viktigaste faktorerna vid val av mätmaskin?
De viktigaste faktorerna är noggrannhet i förhållande till tillverkningstoleranser, regelverksefterlevnad enligt Swedacs föreskrifter, total ägandekostnad och maskinens kompatibilitet med produktionsmiljön. Spårbar dokumentation är också ett krav i reglerade branscher.
Vilka Swedac-föreskrifter gäller för dimensionsmätinstrument?
STAFS 2016:1 reglerar grundläggande krav och ekonomiska aktörers skyldigheter, och nya föreskrifter som ersatte STAFS 2016:10 trädde i kraft 2024-07-01. Kontrollera alltid att din leverantör kan dokumentera att maskinen uppfyller de aktuella kraven.
Hur ofta behöver en mätmaskin kalibreras?
Kalibreringsintervallet beror på maskintyp, användningsfrekvens och produktionstoleranser. En CMM-maskin i klimatkontrollerad miljö kalibreras typiskt en till två gånger per år, medan bärbar mätutrustning i produktionsmiljö kan kräva tätare kalibrering.
Är det bättre att köpa ny mätmaskin eller uppgradera befintlig?
Det beror på den befintliga maskinens mekaniska skick och om grundstrukturen fortfarande håller tillräcklig precision. En retrofit av styrsystem och programvara kan ge samma prestandaförbättring som en ny maskin till betydligt lägre kostnad om grundmaskinen är i gott skick.
Vad är skillnaden mellan CMM och laserskanner?
En CMM-maskin mäter med fysisk kontakt och ger typiskt högre noggrannhet för enskilda punkter, medan en laserskanner tar miljontals punkter per sekund och passar bättre för komplexa ytor och stora komponenter. Valet beror på komponentgeometri, toleranskrav och produktionstakt.
