Praktisk mätguide för verkstad 2026

---

Kort sagt:

• En noggrann mätprocess med rätt verktyg och kalibrering är avgörande för hög kvalitet i verkstadsindustrin.

• Automatiserade mätmetoder kan integreras i produktionen för att minska spill och förbättra processkontroll.

---

En praktisk mätguide för verkstad är grunden för exakt kvalitetskontroll och effektiv produktion i industrimiljöer. Rätt mätning avgör om en detalj godkänns eller kasseras, och fel på bara några hundradels millimeter kan kosta en verkstad dyrt. Den här guiden täcker allt från grundläggande handmätdon som skjutmått och mikrometrar till avancerade tekniker som 3D-skanning och koordinatmätmaskiner. Du får konkreta steg, vanliga fallgropar och strategiska råd för att bygga en mätprocess som håller för kraven i 2026 års verkstadsindustri.

Vilka mätverktyg för verkstad behöver du egentligen?

Rätt mätverktyg väljs utifrån toleranskrav, detaljens geometri och hur ofta mätningen utförs. Det finns ingen universallösning. En verkstad som tillverkar enkla fästelement behöver inte samma utrustning som en som levererar precisionskomponenter till flygindustrin.

Handmätdon: grunden i varje verkstad

Skjutmått, mikrometrar, passbitar och indikatorklockor är de verktyg som hanteras dagligen i de flesta verkstäder. Digitala skjutmått har en typisk upplösning på 0,01 mm, medan analoga modeller ofta stannar vid 0,05 mm. Det innebär att digitala verktyg är nödvändiga när toleransen är snäv. Mikrometrar ger ännu högre precision och används när mätbehovet kräver upplösning ned mot 0,001 mm.

Passbitar används för att verifiera att ett mått ligger inom tolerans utan att mäta ett exakt värde. Indikatorklockor monteras i stativ och mäter avvikelser vid till exempel rundhet eller planhet. Dessa fyra verktyg täcker merparten av de dagliga mätbehoven i en verkstad.

Avancerade instrument för komplexa geometrier

Koordinatmätmaskiner (CMM) används för detaljer med komplex geometri och toleranser i mikrometerområdet. De mäter allt från små precisionsdelar till stora sammansättningar med hög repeterbarhet. En CMM kräver ett kontrollerat klimat och utbildad personal, men ger en mätnoggrannhet som handmätdon aldrig kan matcha.

3D-skannrar kompletterar CMM-mätning genom att snabbt fånga en hel ytas geometri. 3D-skanning ger toleransnivåer ner mot 10–30 mikrometer och levererar en helhetsbild på minuter i stället för timmar. Det minskar kassationer markant jämfört med manuella punktmätningar.

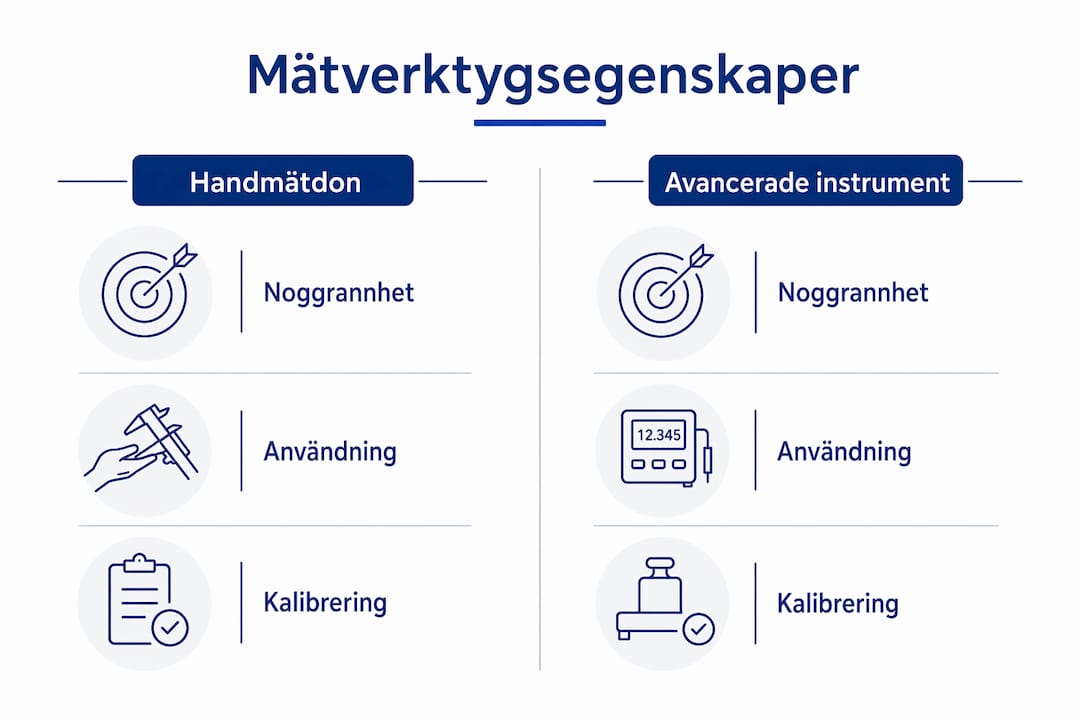

Jämförelsetabell: mätverktyg och deras egenskaper

Verktyg	Typisk noggrannhet	Användningsområde	Kalibreringskrav
Digitalt skjutmått	0,01 mm	Längd, diameter, djup	Regelbundet, minst årligen
Mikrometer	0,001 mm	Ytterdiameter, väggtjocklek	Regelbundet, minst halvårsvis
Passbit	Toleranskontroll	Go/No-go-kontroll	Certifierad kalibrering
CMM	1–5 mikrometer	Komplex geometri, GD&T	Kontinuerlig temperaturkontroll
3D-skanner	10–30 mikrometer	Ytor, reverse engineering	Referensobjekt vid varje session

Proffstips: Välj mätmetod efter behov

. Enklare handmätdon är mer kostnadseffektiva för mindre kritiska mått. Kombinera metoder för att balansera noggrannhet och ekonomi.

Hur mäter man i verkstad steg för steg?

Korrekt mätning i verkstad kräver förberedelse, disciplin och dokumentation. Att bara ta fram ett skjutmått och läsa av ett värde räcker inte för tillförlitliga resultat.

Förberedelser innan mätningen börjar

Börja alltid med att kontrollera att mätverktyget är kalibrerat. Kalibrering av handmätdon är grundläggande för att upprätthålla kvalitet och spårbarhet i industrin. Ett okalibrerat verktyg ger systematiska fel som inte syns förrän en detalj reklameras.

Låt detaljen och mätverktyget acklimatiseras i samma miljö i minst en timme innan mätning. Temperaturförändringar i verkstaden kan leda till mätfel på flera mikrometer. Det är ett av de vanligaste och mest underskattade problemen i praktisk mätning.

Steg-för-steg: manuell mätning med skjutmått eller mikrometer

1. Rengör mätytorna. Smuts och spånor ger direkt mätfel. Torka av både detalj och mätdon med en ren trasa.

2. Nollställ verktyget. Stäng skjutmåttet eller mikrometern mot luft och verifiera att displayen visar noll.

3. Placera verktyget rätvinkligt. Skjutmåttet ska ligga vinkelrätt mot mätytan. Snedställning ger ett för stort värde.

4. Applicera jämnt tryck. Använd tumskruven på mikrometern för att undvika övertryckning. Skjutmåttet ska glida lätt utan att spela.

5. Läs av och notera värdet. Skriv ned avläsningen direkt. Förlita dig inte på minnet.

6. Upprepa minst tre gånger. Minst tre upprepade mätningar och genomsnittsberäkning minskar risken för fel vid manuell mätning. Avvikelser mellan mätningarna avslöjar om det finns ett systematiskt problem.

7. Beräkna medelvärdet. Addera de tre värdena och dela med tre. Det är ditt tillförlitliga mätvärde.

8. Dokumentera resultatet. Notera detalj-ID, datum, operatör och uppmätt värde i ett mätprotokoll.

Proffstips: Använd ett digitalt mätprotokoll i stället för papperslappar. Verktyg som Excel eller ett dedikerat SPC-system gör det enkelt att spåra trender och identifiera processdrift innan den leder till kassationer.

Vilka avancerade mättekniker finns och när ska de användas?

Avancerade mättekniker som 3D-skanning och CMM-mätning löser problem som handmätdon inte kan hantera. De är inte ersättningar för grundläggande mätning, utan komplement för specifika situationer.

3D-skanning: snabb helhetsbild av komplexa ytor

3D-skanning har utvecklats till ett kritiskt verktyg som möjliggör snabb och exakt datainsamling och integreras i digitala flöden. Tekniken fångar hundratusentals punkter per sekund och skapar ett punktmoln som jämförs mot CAD-modellen. Avvikelser visualiseras direkt i en färgkarta, vilket gör det enkelt att kommunicera kvalitetsproblem till konstruktion och produktion.

En viktig begränsning är att blanka ytor kräver förbehandling med mattande spray för att 3D-skanning ska fungera korrekt. Utan förbehandling uppstår hål i punktmolnet och den digitala modellen blir bristfällig. Det är ett praktiskt steg som ofta glöms bort i stressiga produktionsmiljöer.

CMM: precision för komplexa toleranskrav

CMM-mätning är rätt val när toleranserna är snäva och geometrin komplex. En koordinatmätmaskin mäter med en kontaktpunkt som rör sig längs detaljens yta och registrerar koordinater i tre dimensioner. Resultaten jämförs sedan mot nominalvärden från CAD-filen.

3D-skanning kompletterar men ersätter inte detaljerad mikroskalig mätning med koordinatmätmaskiner. CMM ger högre absolut noggrannhet för enskilda mått, medan 3D-skanning ger en snabbare och bredare bild av hela ytan. Välj teknik efter vad mätuppgiften faktiskt kräver.

Jämförelse: 3D-skanning kontra CMM

Egenskap	3D-skanning	CMM
Mätningshastighet	Minuter per detalj	Timmar för komplexa detaljer
Noggrannhet	10–30 mikrometer	1–5 mikrometer
Lämplig för	Ytor, reverse engineering	Snäva toleranser, GD&T
Miljökrav	Måttliga	Klimatkontrollerat rum
Utbildningskrav	Medel	Högt

Verkstäder inom flyg- och fordonsindustrin använder ofta båda teknikerna parallellt. 3D-skanning används för snabb kontroll tidigt i processen, och CMM för slutverifiering av kritiska mått.

Vilka vanliga misstag görs vid mätning i verkstaden?

De flesta mätfel i verkstad beror inte på dåliga verktyg. De beror på felaktig användning, bristande rutiner och miljöfaktorer som underskattas.

De vanligaste felen och hur du undviker dem

• Ingen acklimatisering. En detalj som tas direkt från en kall lastbil in i en varm verkstad expanderar. Mät alltid efter att detaljen stabiliserats i rumstemperatur.

• Okalibrerade verktyg. Ett skjutmått som inte kalibrerats på ett år kan ha ett systematiskt fel på 0,05 mm eller mer. Sätt upp ett kalibreringsschema och följ det.

• Snedställning av mätdon. Skjutmåttet måste ligga vinkelrätt mot mätytan. Minsta snedvinkel ger ett för stort värde, ett fel som kallas kosinus-fel.

• En enda mätning. En mätning räcker inte. Tre mätningar och ett medelvärde är miniminivån för tillförlitliga resultat.

• Dålig dokumentation. Mätvärden som inte dokumenteras kan inte spåras. Utan spårbarhet är kvalitetskontroll meningslös.

• Felaktig hantering av 3D-skanner på blanka ytor. Utan mattande spray på reflekterande ytor skapas luckor i punktmolnet som ger felaktiga avvikelserapporter.

“Mätning utan kalibrering är som att väga sig på en trasig våg. Du får ett tal, men det betyder ingenting.”

Proffstips: Gör en kort checklista med fem punkter som operatören kryssar av innan varje mätning startar. Det tar trettio sekunder och eliminerar de vanligaste felen direkt.

Hur integrerar du mätning i produktionsprocessen?

Mätning som utförs enbart som slutkontroll är för sent. Kvalitetskontroll bör integreras tidigare i produktionen för att minimera spill och optimera resursanvändning. Det är skillnaden mellan att hitta ett fel efter att hundra detaljer tillverkats och att stoppa processen efter den första.

Från slutkontroll till processstyrning

Mätteknik har gått från isolerade moment till att bli en integrerad del av automation och styrning i verkstäder. Det möjliggör realtidsoptimering av produktionsparametrar. En inline 3D-skanner monterad direkt i produktionslinjen mäter varje detalj utan att stoppa flödet.

Statistisk processkontroll, SPC, kopplar mätdata till produktionsparametrar i realtid. Systemet larmar när ett mätvärde rör sig mot toleransgränsen, innan gränsen passeras. Det är en fundamental skillnad mot traditionell slutkontroll.

Praktiska steg för att komma igång

• Kartlägg kritiska mått. Identifiera vilka mått som orsakar flest reklamationer och börja mäta dem inline.

• Välj rätt mätpunkt i processen. Mät efter varje operation som påverkar ett kritiskt mått, inte bara i slutet.

• Koppla mätdata till maskinstyrning. Moderna CNC-maskiner kan ta emot återkoppling från mätsystem och justera automatiskt.

• Utbilda operatörerna. Mätning är inte bara en kvalitetsavdelningens uppgift. Operatören som kör maskinen ska förstå vad mätvärdena betyder.

• Börja enkelt. En mindre verkstad behöver inte börja med fullautomatiserad inline-skanning. Ett digitalt skjutmått med datautgång och ett enkelt SPC-kalkylblad är ett bra första steg.

Du kan läsa mer om hur 3D-skanning förbättrar kvaliteten i komplexa produktionsprocesser för att se hur tekniken tillämpas i praktiken.

Viktiga insikter

En välstrukturerad mätprocess med rätt verktyg, kalibrerade instrument och integrerad processkontroll är den enskilt viktigaste faktorn för hög kvalitet och låga kassationskostnader i verkstadsproduktion.

Punkt	Detaljer
Välj verktyg efter toleranskrav	Digitalt skjutmått räcker för 0,01 mm, CMM krävs för mikrometertolerenser.
Kalibrera regelbundet	Okalibrerade handmätdon ger systematiska fel som inte syns förrän vid reklamation.
Upprepa mätningar	Minst tre mätningar och ett medelvärde eliminerar slumpfel och avslöjar inkonsekvenser.
Integrera mätning tidigt	Mätning i processen stoppar fel tidigare och minskar spill mer än slutkontroll.
Dokumentera alltid	Utan spårbar mätdata är kvalitetskontroll omöjlig att förbättra systematiskt.

Mätning i verkstad: vad teorin inte berättar

av Markus

Jag har sett verkstäder investera i avancerade 3D-skannrar och sedan låta dem samla damm för att ingen tagit sig tid att utbilda personalen ordentligt. Det är ett mönster som upprepas oftare än man tror. Tekniken är inte problemet. Kulturen är problemet.

Den vanligaste missuppfattningen jag stöter på är att mätning är kvalitetsavdelningens ansvar. I verkligheten är det operatörens ansvar. Den person som kör maskinen är den som snabbast kan se om ett mätvärde börjar drifta. Ingen kvalitetschef i ett kontorsrum kan reagera lika snabbt.

En annan sak som sällan nämns i guider är att en tydlig strategi för när olika mätmetoder ska användas är avgörande för att styra processer effektivt och undvika onödiga kostnader. Det räcker inte att ha rätt verktyg. Du måste veta exakt när varje verktyg ska användas och varför. Utan den strategin blir mätning en tidstjuv i stället för ett produktivitetsverktyg.

Mitt råd till verkstäder som vill förbättra sin mätprocess är att börja med det enklaste möjliga förbättringen: ett kalibreringsschema och ett dokumentationsrutinblad. Det kostar ingenting och ger omedelbar effekt. Avancerad teknik kan vänta tills grunderna sitter.

— Markus

Lksab hjälper din verkstad med rätt mätteknik

Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology. Det innebär att du får tillgång till ett komplett sortiment av mätlösningar, från handkalibrering till avancerade 3D-skannrar anpassade för verkstadsindustrin.

Oavsett om du behöver en kompakt handhållen 3D-skanner för snabb ytmätning eller en avancerad KSCAN X

för krävande industriella mätuppgifter, har Lksab en lösning som passar din verkstads behov och budget. Lksab erbjuder även service, kalibrering och teknisk support för att hålla din utrustning i toppskick. Kontakta Lksab för en konsultation eller produktdemonstration och ta nästa steg mot en mer precis och effektiv mätprocess.

Vanliga frågor

Hur ofta ska mätverktyg i verkstad kalibreras?

Handmätdon som skjutmått och mikrometrar bör kalibreras minst en gång per år. Verktyg som används intensivt eller i krävande miljöer bör kontrolleras oftare, gärna halvårsvis.

Vad är skillnaden mellan 3D-skanning och CMM-mätning?

3D-skanning fångar hela ytor snabbt med en noggrannhet på 10–30 mikrometer, medan CMM mäter enskilda punkter med 1–5 mikrometers noggrannhet. CMM passar snäva toleranser, 3D-skanning passar ytanalys och reverse engineering.

Hur påverkar temperaturen mätresultaten i verkstaden?

Temperaturförändringar kan orsaka mätfel på flera mikrometer eftersom metall expanderar och krymper. Låt alltid detaljer och mätverktyg acklimatiseras i minst en timme i samma miljö innan mätning.

Hur många mätningar behövs för ett tillförlitligt resultat?

Minst tre upprepade mätningar rekommenderas vid manuell mätning. Beräkna medelvärdet av de tre mätningarna för att eliminera slumpfel och avslöja eventuella systematiska avvikelser.

När är det värt att investera i inline-mätning i produktionen?

Inline-mätning är motiverat när reklamationer eller kassationer beror på processdrift som upptäcks för sent. Börja med att mäta de mått som orsakar flest fel och koppla mätdata till ett enkelt SPC-system för att se trender i realtid.
