Process för noggranna industrimätningar: komplett guide
- 11 juni
- 8 min läsning
TL;DR:
En systematisk process för industrimätningar säkerställer exakta och spårbara resultat enligt internationella standarder. Rätt val av instrument, kalibrering och realtidsanalys är avgörande för att minska fel och öka produktkvaliteten. En kultur av mätdata och tydliga rutiner är nyckeln till effektiv och tillförlitlig mätteknik i tillverkningsindustrin.
En process för noggranna industrimätningar är en systematisk metod för att garantera exakta och spårbara mätresultat i tillverkningsindustrin, från val av instrument till dokumentation och revision. Metrologi, det vill säga mätvetenskapen, är det erkända fackbegreppet för detta område. Utan en strukturerad mätprocess riskerar du kassation, omarbeten och bristande standardefterlevnad. ISO 9001 och ISO 17025 ställer tydliga krav på spårbarhet och kalibrering, och verktyg som lasertrackers, 3D-skannrar och koordinatmätmaskiner från aktörer som Nikon Metrology och API Metrology är i dag centrala i moderna mätflöden. Den här guiden ger dig ett komplett ramverk för att bygga och förbättra din mätprocess.
Vilka förutsättningar och verktyg krävs för en effektiv industrimätningsprocess?
Rätt val av mätinstrument är den enskilt viktigaste förutsättningen för exakta mätningar i industrin. Ett instrument som är optimerat för ett användningsområde ger systematiskt sämre resultat i ett annat. En lasertracker passar utmärkt för stora komponenter i flyg- och fordonsindustrin, medan en koordinatmätmaskin (CMM) är överlägsen för detaljmätning av komplexa geometrier i verkstadsmiljö.
Nedan visas en översikt av vanliga mätinstrument, deras typiska användningsområden och ungefärlig noggrannhet:
Instrument | Användningsområde | Typisk noggrannhet |
Lasertracker | Stora strukturer, fordon, flyg | ±0,025 mm vid 10 m |
Koordinatmätmaskin (CMM) | Detaljmätning, geometri | ±0,001 mm |
3D-skanner | Ytanalys, reverse engineering | ±0,05 mm |
Totalstation | Bygg, anläggning, stora ytor | ±1 mm vid 100 m |
Elektrisk fuktmätare | Biomassa, material | Tolerans ±1 % |
Elektriska mätmetoder för fukthalt i biomassa kan nå noggrannhet med tolerans på 1 % på under 30 sekunder, jämfört med traditionella laboratoriemetoder som kräver 12 timmars torktid. Det visar hur rätt metod inte bara ökar precision utan också dramatiskt kortar ledtider i produktionen.

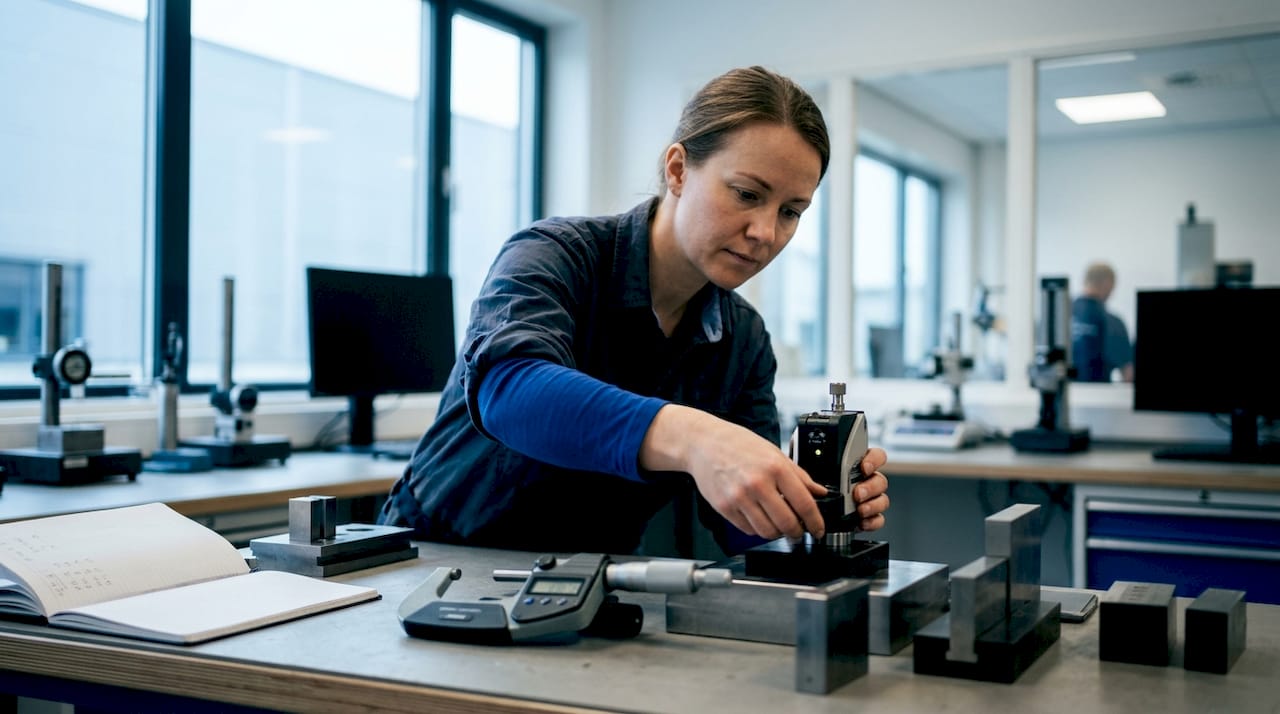

Kalibreringskrav är en annan grundförutsättning. Svenska myndighetskrav från 2024 kräver regelbunden kalibrering av mätinstrument mot spårbara nationella standarder, med dokumentation för revision och standardefterlevnad enligt ISO 9001 och ISO 17025. Det innebär att ett okalibrerat instrument inte bara ger felaktiga mätvärden utan också sätter hela din certifiering i riskzonen.
Proffstips: Upprätta en instrumentförteckning med kalibreringsdatum, ansvarig person och nästa kalibreringsdatum för varje instrument. En enkel tabell i ett kvalitetssystem räcker för att hålla ordning och undvika att kalibreringsfönster missas.
Miljöfaktorer som temperatur, luftfuktighet och vibrationer påverkar mätresultaten direkt. En temperaturändring på bara ett par grader kan ge mätavvikelser i mikrometerklassen för metallkomponenter på grund av termisk expansion. Planera alltid mätningar med hänsyn till miljöförhållandena i produktionslokalen.
Hur genomförs industrimätningar steg för steg?

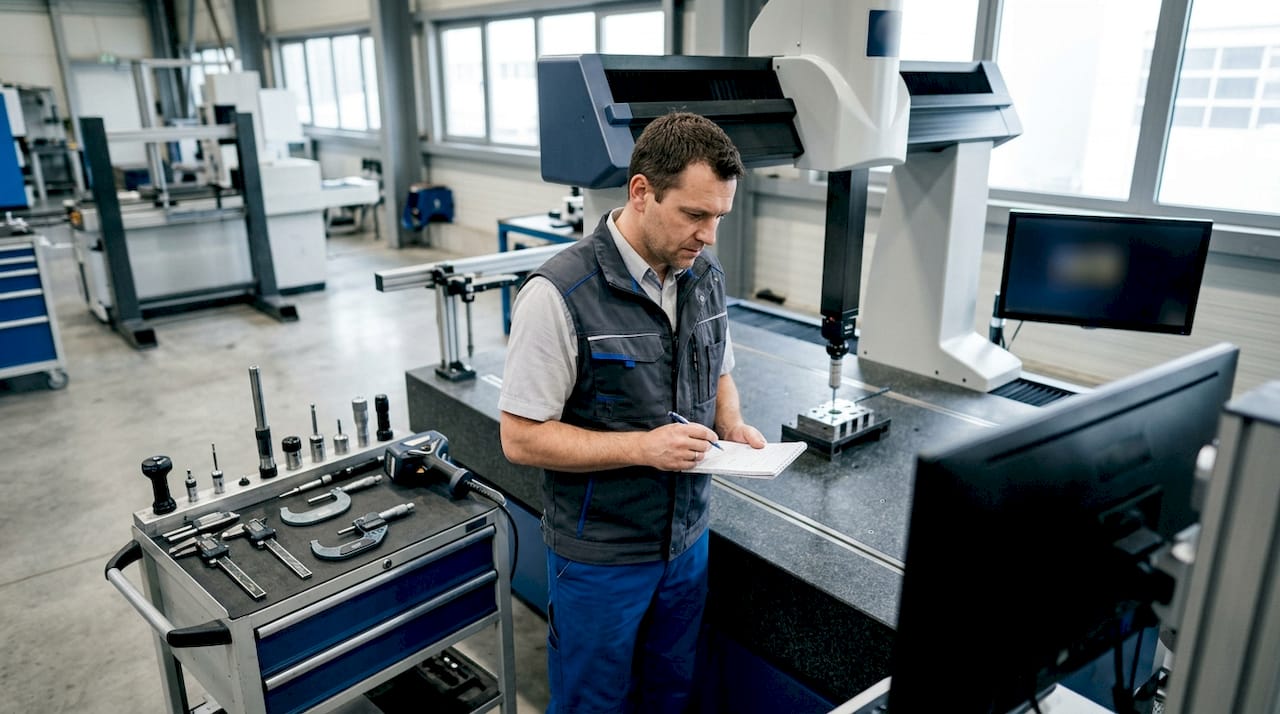

En strukturerad mätprocess följer alltid samma grundläggande sekvens, oavsett om du mäter en turbinkomponent eller ett karosseridel. Avvikelse från ordningen ökar risken för systematiska fel som är svåra att spåra i efterhand.
Planera mätuppdraget. Identifiera kritiska mätpunkter och toleranskrav baserat på ritning eller specifikation. Bestäm vilka mått som är funktionskritiska och prioritera dessa. En bristfällig kartläggning av kritiska mätpunkter är en huvudorsak till mätfel och kvalitetsproblem i industrin.
Välj och förbered utrustning. Kontrollera att instrumentet är kalibrerat och att kalibreringsdatumet är giltigt. Rengör mätytor och kontaktpunkter. Låt instrument och detalj acklimatiseras i mätmiljön i minst en timme om temperaturskillnaden är stor.
Förbered mätmiljön. Kontrollera temperatur, vibrationer och belysning. Stäng av luftflöden nära mätuppställningen. Dokumentera miljöförhållandena som en del av mätprotokollet, eftersom dessa data behövs vid eventuell avvikelseutredning.
Genomför mätningen enligt fastställd metodik. Följ mätplanen punkt för punkt. Använd referenspunkter och fixturer för att säkerställa repeterbar uppställning. Mät varje kritisk punkt minst tre gånger och beräkna medelvärde för att reducera slumpmässiga fel.
Analysera mätdata i realtid. Realtidsanalys av mätdata skapar värde och undviker kostsamma fel. Moderna mätsystem som Nikon Metrologys Focus programvara eller API Metrologys Radian-tracker kan flagga avvikelser direkt under mätningen, vilket gör att du kan korrigera uppställningen innan hela serien är genomförd.
Dokumentera och arkivera mätresultaten. Spara mätprotokoll med datum, operatör, instrument, miljödata och uppmätta värden. Koppla dokumentationen till tillverkningsordern för full spårbarhet.
Proffstips: Använd ett digitalt mätdatasystem som exporterar direkt till ditt kvalitetssystem (till exempel Q-DAS eller Minitab). Manuell inmatning av mätdata är den vanligaste källan till registreringsfel och bör undvikas helt i en modern mätprocess.
Det sjätte steget, dokumentationen, underskattas ofta av erfarna operatörer som litar på sin erfarenhet. Men utan ett fullständigt mätprotokoll kan du inte bevisa att en komponent uppfyller specifikationen vid en kundrevision eller ett garantiärende. Dokumentationen är lika viktig som själva mätningen.
Hur hanteras kalibrering, spårbarhet och dokumentation?
Kalibrering är inte en engångsåtgärd utan en kontinuerlig process. Kalibrering ska planeras proaktivt och dokumenteras i alla steg för att möta både interna och externa kvalitetskrav. Det innebär att du behöver ett system, inte bara en påminnelse i kalendern.
Standardkraven är tydliga. ISO 9001 kräver att mätinstrument kalibreras med planerade intervall mot spårbara standarder. ISO 17025 gäller specifikt för kalibreringslaboratorier och ställer ännu hårdare krav på metodvalidering och mätosäkerhetsberäkning. Registrering av kalibreringsdatum, använd standard och justeringar är avgörande för att möjliggöra revision och kvalitetskontroll.
En effektiv kalibreringsprocess innehåller följande element:
Kalibreringsplan med fastställda intervall per instrument, baserade på användningsfrekvens och tillverkarens rekommendationer.
Spårbarhetsdokumentation som visar kedjan från ditt instrument till nationella eller internationella mätstandarder via ett ackrediterat laboratorium.
Avvikelserapportering som aktiveras automatiskt om ett instrument vid kalibrering visar sig ha legat utanför tolerans. Alla mätningar utförda med instrumentet sedan senaste godkända kalibrering måste då utvärderas.
Arkivering av kalibreringscertifikat i minst fem år, eller längre om kund eller branschstandard kräver det.
Intern kontroll med referensmätningar mot kända mätnormaler mellan kalibreringarna, för att fånga instrumentdrift tidigt.
En vanlig brist är att kalibreringscertifikat arkiveras i pappersform utan koppling till det digitala kvalitetssystemet. Vid en extern revision tar det då oproportionerligt lång tid att ta fram dokumentationen, vilket skapar onödig stress och risk för avvikelseanmärkning. Digitalisera arkiveringen och länka certifikaten direkt till instrumentposten i ditt system.
Spårbarhet och dokumentation bidrar till kvalitet och efterlevnad på ett sätt som sträcker sig bortom revisionspassage. När ett kvalitetsproblem uppstår i fält kan du med full spårbarhet snabbt avgöra om problemet beror på mätfel, processavvikelse eller materialfel. Det sparar tid och skyddar ditt företags rykte.
Vilka är de vanligaste misstagen vid industriella mätningar?
De flesta mätfel i industrin beror inte på instrumentens tekniska begränsningar utan på hur mätprocessen är organiserad. Mätfel beror ofta mer på otydliga rutiner och bristande utbildning hos operatörer än på instrumentens teknik. Det är en obehaglig sanning för organisationer som investerat stort i avancerad utrustning.
De vanligaste problemen och hur du undviker dem:
Otillräcklig mätstrategi. Mätpunkter väljs ad hoc i stället för att baseras på funktionskritiska toleranskrav. Lösning: Upprätta en formell mätplan för varje produkttyp, godkänd av konstruktion och kvalitet gemensamt.
Felaktigt val av mätsystem. En 3D-skanner används för en uppgift som kräver CMM-precision, eller tvärtom. Lösning: Matcha alltid mätsystemets mätosäkerhet mot toleranskravet. Tumregeln är att mätosäkerheten ska vara högst en tiondel av toleransen.
Bristande operatörsutbildning. En välkalibrerad CMM i händerna på en oinstruerad operatör ger ändå felaktiga resultat. Lösning: Inför obligatorisk kompetensvalidering för alla som utför mätningar, och dokumentera utbildningen i kvalitetssystemet.
Felaktig sensorplacering. Sensorer placeras utan hänsyn till mätvolym, åtkomlighet eller referenspunkter. Lösning: Simulera mätuppställningen digitalt innan fysisk uppställning, med verktyg som Spatial Analyzer eller Polyworks.
Mätdata används inte i produktionsstyrningen. Data samlas in men analyseras inte i realtid. Lösning: Integrera mätdatasystemet med produktionsstyrningen så att avvikelser triggar direkta åtgärder.
“En tydlig, systematisk mätstrategi är viktigare än att bara ha avancerad utrustning för att säkerställa mätkvalitet i industrin.” (Mätteknik som grund för smartare beslut)
Praktiska konsekvenser av dessa misstag är konkreta och kostsamma. En felaktig mätuppställning för ett flygplanskomponent kan leda till att hundratals delar godkänns felaktigt och måste återkallas. En bristande kalibreringsrutin kan leda till att en hel produktionsserie underkänns vid kundrevision. Kostnaden för att rätta till dessa misstag överstiger alltid kostnaden för att bygga rätt process från start.
Jämförelse av moderna mättekniker för industriprocesser
Valet av mätteknik avgör vad som är möjligt att mäta, med vilken hastighet och till vilken kostnad. Ingen enskild teknik är överlägsen i alla situationer.
Teknik | Precision | Hastighet | Typisk kostnad | Bäst för |
Lasertracker | ±0,025 mm | Medel | Hög | Stora strukturer, montering |
CMM (koordinatmätmaskin) | ±0,001 mm | Låg till medel | Hög | Detaljmätning, geometri |
3D-skanner (strukturerat ljus) | ±0,05 mm | Hög | Medel | Ytanalys, reverse engineering |
Totalstation | ±1 mm | Medel | Medel | Bygg, stora anläggningar |
Laserinterferometri | Nanometerprecision | Låg | Mycket hög | Kalibrering, forskning |
Laserinterferometri möjliggör längdmätning med nanometerprecision och har ersatt den traditionella metermåttstaven som referensstandard. Det är den teknik som ligger till grund för kalibrering av alla andra mätinstrument i kedjan.
Framtidens mätteknik rör sig mot kvantmetrologi. RISE utvecklar kvantmetrologi som möjliggör extremt noggranna mätningar och erbjuder infrastruktur och expertstöd för industriell tillämpning av kvantteknologi. Samverkan mellan akademi och industri är avgörande för att föra dessa tekniker från laboratorium till produktionsgolv, och de företag som börjar följa utvecklingen nu positionerar sig bättre för nästa generations precisionskrav.
Digitalisering förändrar också hur mätdata hanteras. Moderna system som Nikon Metrologys Focus10 och LK Metrologys CAMIO kopplar mätmaskinen direkt till CAD-modellen och genererar automatiska avvikelserapporter. Det reducerar analystiden från timmar till minuter och gör det möjligt att använda mätdata som ett aktivt styrverktyg i produktionen, inte bara som ett godkännandekvitto.
Viktiga slutsatser
En effektiv process för noggranna industrimätningar kräver rätt instrument, systematisk kalibrering, strukturerad dokumentation och realtidsanvändning av mätdata för att ge verkligt värde i produktionen.
Punkt | Detaljer |
Välj instrument efter uppgift | Matcha mätosäkerheten mot toleranskravet, tumregel är en tiondels tolerans. |
Följ en stegvis mätprocess | Planera, förbered, genomför, analysera och dokumentera i fast ordning varje gång. |
Kalibrering är en kontinuerlig process | Upprätta kalibreringsplan med spårbarhetsdokumentation och digitalt arkiv. |
Utbildning är lika viktigt som utrustning | Operatörskompetens och tydliga rutiner förebygger fler fel än teknikuppgraderingar. |
Använd mätdata i realtid | Integrera mätdatasystemet med produktionsstyrningen för att fånga avvikelser direkt. |
Mätteknik är en kulturfråga, inte bara en teknikfråga
Jag har arbetat med industrimätningar länge nog för att se ett tydligt mönster: de företag som lyckas bäst med sin mätprocess är inte de som har den dyraste utrustningen. De är de som har byggt en kultur där mätdata respekteras och används aktivt.
Det jag ser oftast underskattas är kopplingen mellan mätprocessen och beslutsfattandet i produktionen. Mätdata samlas in, arkiveras och används sedan bara om något går fel. Det är bakvänt. Mätdata ska vara ett styrverktyg, inte ett bevismaterial i efterhand. Företag som integrerar mätresultat i realtid i sin produktionsstyrning minskar kassation och omarbeten på ett sätt som snabbt motiverar investeringen i bättre mätsystem.
En annan underskattad aspekt är att förbättra noggrannheten vid industriella mätningar inte alltid handlar om att köpa nytt. Ofta räcker det med att se över mätuppställningen, kalibreringsrutinerna och operatörsutbildningen. Jag har sett företag halvera sina mätavvikelser utan att byta ett enda instrument, bara genom att strukturera om sin process.
Det som verkligen oroar mig är hur många organisationer som investerar i avancerade mätmaskiner men sparar in på utbildning och processdesign. Det är som att köpa en formel 1-bil och sedan låta någon utan körkort köra den. Tekniken kan aldrig kompensera för en svag process.
— Markus
Lksab hjälper dig att bygga en precisionsmätprocess
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology, och erbjuder ett komplett utbud av mätlösningar för tillverknings- och verkstadsindustrin. Oavsett om du behöver uppgradera befintlig utrustning eller bygga en helt ny mätprocess från grunden finns kompetensen och produkterna på plats.
För dig som vill modernisera utan att byta ut hela mätlinjen erbjuder Lksab uppgradering och retrofit av befintliga koordinatmätmaskiner, vilket ger ny precision och nya funktioner till en bråkdel av kostnaden för nyinvestering. För applikationer som kräver portabel högprecisionsmätning finns lasertrackers och tillbehör för exakt positionering i krävande industrimiljöer. Kontakta Lksab för en behovsanalys anpassad till din produktion.
FAQ
Vad är en process för noggranna industrimätningar?
En process för noggranna industrimätningar är en systematisk sekvens av steg, från planering och instrumentval till genomförande, realtidsanalys och dokumentation, som säkerställer spårbara och tillförlitliga mätresultat i tillverkningsindustrin.
Vilka standarder styr kalibrering av mätinstrument i Sverige?
ISO 9001 och ISO 17025 är de primära standarderna, kompletterade av Swedacs föreskrifter som sedan 2024 kräver kalibrering mot spårbara nationella standarder med fullständig revisionsdokumentation.
Hur ofta ska mätinstrument kalibreras?
Kalibreringsintervallet beror på instrumenttyp, användningsfrekvens och tillverkarens rekommendationer. En formell kalibreringsplan med dokumenterade intervall är ett krav enligt ISO 9001 och ska ses över minst en gång per år.
Vad är den vanligaste orsaken till mätfel i industrin?
Mätfel beror oftare på otydliga rutiner och bristande operatörsutbildning än på instrumentens tekniska begränsningar. En välstrukturerad mätprocess och kompetensvalidering av operatörer är de effektivaste åtgärderna.
Vad är skillnaden mellan en lasertracker och en koordinatmätmaskin?
En lasertracker mäter stora strukturer med precision på ±0,025 mm vid 10 meters avstånd och är portabel, medan en koordinatmätmaskin (CMM) ger precision ner till ±0,001 mm men kräver att komponenten förs till maskinen. Valet beror på komponentens storlek och toleranskrav.
