Vad är 3D-mätning? Precision, tillämpning och expertråd
- för 7 dagar sedan
- 7 min läsning
TL;DR:
Industriell 3D-mätning ger exakt geometrisk information ner till mikronivå.
Teknikval påverkas av toleranskrav, miljö och komponentens komplexitet.
Miljö, kalibrering och operatörskompetens är avgörande för tillförlitliga mätresultat.
Föreställ dig att en komponent är 0,03 mm för bred. Det syns inte med blotta ögat, kanske inte heller med ett skjutmått, men i monteringen skapar det friktion, slitage och till slut ett haveri. Det är exakt i sådana situationer som traditionella mätmetoder faller kort. Inom flyg, fordon och avancerad verkstadsproduktion räcker inte linjaler och enkla mätinstrument längre. Industriell 3D-mätning ger ett fullständigt geometriskt fingeravtryck av en komponent, ner till mikronivå, och förvandlar mätdata till ett kraftfullt verktyg för kvalitetskontroll och produktionsoptimering. Den här artikeln reder ut hur tekniken fungerar, vilka lösningar som finns och vad som faktiskt avgör ett lyckat mätresultat.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Precision skapar värde | 3D-mätning möjliggör detaljnivå och kvalitetskontroll bortom traditionella metoder. |
Teknikval avgör resultat | Rätt val av scanner, ljusmetod eller CMM är avgörande för applikationens krav och utmaningar. |
Miljö och mjukvara är kritiskt | Kalibrering, miljökontroll och sofistikerad mjukvara är oftast viktigare än själva maskinen för repeterbarhet. |
Från data till förbättring | Värdet realiseras först när mätresultat nyttjas för att optimera produkter och processer. |
Vad är 3D-mätning och varför är det viktigt?
3D-mätning innebär att man digitalt fångar en fysisk komponents exakta form, mått och geometri i tre dimensioner. Resultatet är ett punktmoln eller en polygonmodell som kan jämföras mot en CAD-ritning eller användas för att skapa en helt ny. Till skillnad från traditionella mätinstrument som mäter enstaka punkter, fångar 3D-mätning tusentals eller miljontals punkter samtidigt.

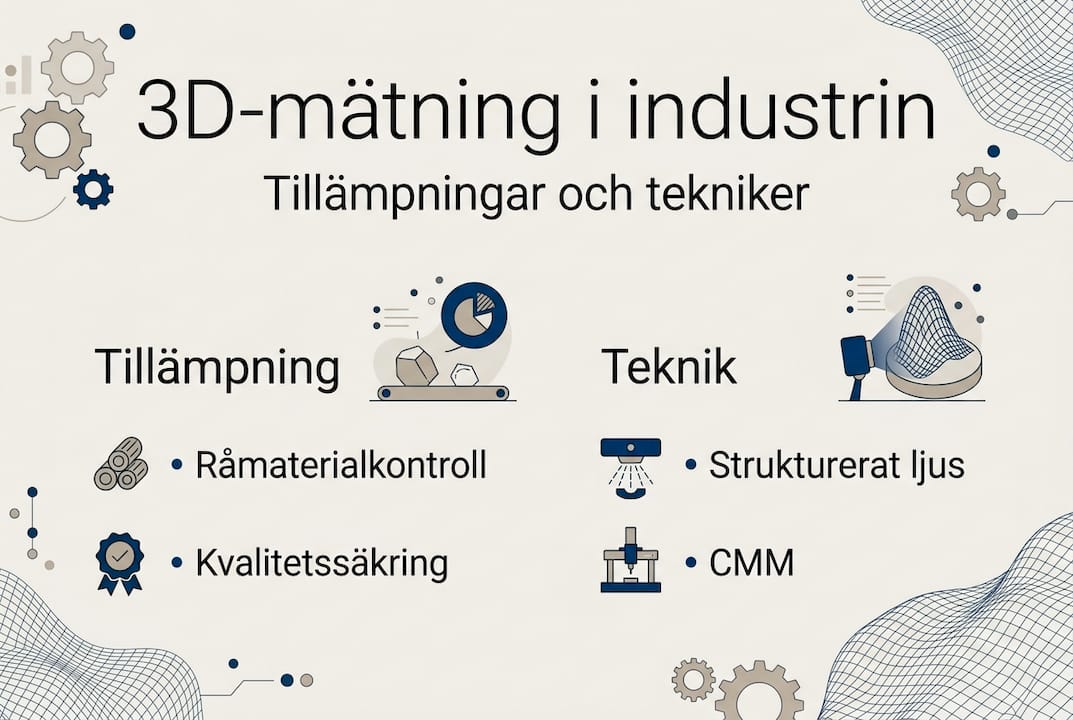

Inom tillverkningsindustrin används tekniken brett: för inkommande kontroll av råmaterial, kvalitetssäkring under produktion, slutkontroll av färdiga detaljer och vid reverse engineering av äldre komponenter utan tillgänglig CAD-dokumentation. Det är med andra ord inte enbart ett verktyg för mätlaboratoriet, utan en aktiv del av produktionsflödet.
Värdet är tydligt när man ser på vad som faktiskt kan gå fel utan det. En komponent som avviker från tolerans med bara några hundradelar millimeter kan leda till kassation, omarbetning eller leveransförseningar. Med rätt mätteknik identifieras sådana avvikelser direkt, vilket minskar spill och sparar resurser.
Precisionsnivåerna varierar beroende på system. Industriell 3D-scanning möjliggör mätning med ±0.02 till 0.05 mm med industriella scanners, medan koordinatmätmaskiner (CMM) når ner till ±0.001 mm. Det innebär att systemvalet styrs av toleranskraven i den aktuella applikationen.
De grunder i precision som styr ett mätsystems prestanda handlar inte bara om hårdvaran. Miljöfaktorer, operatörens kompetens och mätsystemets kalibreringsstatus spelar alla in.
“Ett välkalibrerat mätsystem i en okontrollerad miljö ger sämre resultat än ett enklare system i rätt betingelser.” Det är ett faktum som alltför många förbiser vid investering i ny mätteknik.
Praktisk precisionsmätning i industrin förutsätter att man förstår hela mätkedjan, från kalibrering och miljöstyrning till datatolkning och återkoppling till produktion.
Fördelar med 3D-mätning i industriell produktion:
Snabb fullformsmätning utan manuella anpassningar
Möjliggör reverse engineering av komponenter utan CAD
Tidig avvikelsedetektering minskar kassation
Skapar spårbar mätdata för kvalitetsdokumentation
Reducerar stillestånd genom proaktiv processtyrning
Proffstips: Placera alltid mätinstrument i ett temperaturstabiliserat rum i minst två timmar innan mätning. Även en temperaturskillnad på 5°C kan ge mätdrift som påverkar resultaten.
De vanligaste teknikerna: scanner, strukturerat ljus och CMM
När vi förstått betydelsen av 3D-mätning uppstår frågan: Vilka tekniska lösningar finns och vilken passar era behov?
De tre dominerande teknikerna inom industriell mätning är strukturerat ljus, portabla laserscannrar och koordinatmätmaskiner (CMM). Var och en har sina starka sidor och tydliga begränsningar.
Strukturerat ljus projicerar ett mönster av ljusstreck på ytan och beräknar geometrin utifrån hur mönstret deformeras. Tekniken är snabb och ger hög upplösning, vilket gör den lämplig för komplexa former och ytanalys.

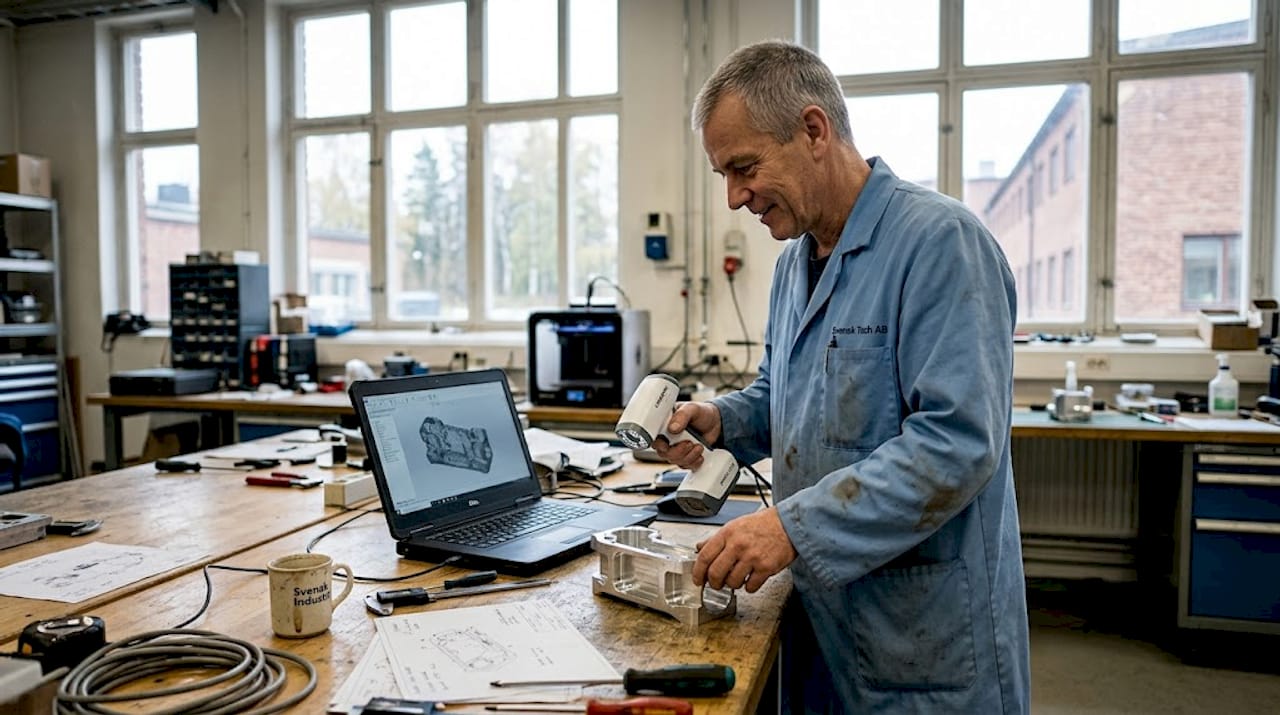

Portabla laserscannrar erbjuder rörlighet och kan användas direkt i produktionsmiljön, på verkstadsgolvet eller vid monterade konstruktioner. De offrar viss precision mot praktisk flexibilitet.
CMM (koordinatmätmaskin) är guldstandarden för hög precision. Den mäter diskreta punkter med en sond och ger extremt tillförlitliga resultat, men kräver en stabil laboratoriemiljö och mer mättid.
Noggrannheten varierar tydligt mellan teknikerna: strukturerat ljus ger 0,02 till 0,05 mm, portabla laserscannrar runt 0,15 mm och CMM ned till 0,001 mm.
Teknik | Precision | Rörlighet | Bäst för |
Strukturerat ljus | ±0,02 till 0,05 mm | Begränsad | Komplexa ytor, prototyper |
Portabel laserscanner | ±0,15 mm | Hög | Storskaliga delar, fältmätning |
CMM | ±0,001 mm | Ingen | Hög precision, laboratorium |
För att välja rätt teknik bör ni gå igenom dessa steg:
Definiera toleranskraven för era komponenter
Bedöm om mätning sker i laboratorium eller produktionsmiljö
Analysera komponentens geometriska komplexitet
Ta hänsyn till takt och volymbehov i produktion
Utvärdera budget för både hårdvara och mjukvara
Skillnaderna mellan scannertyper är ofta mer nyanserade än specifikationsbladet avslöjar. En scanner med imponerande nominell precision kan prestera sämre än förväntat på specifika yttyper eller i krävande miljöer.
Ett praktiskt exempel: mätning av ett bearbetat turbinblad kräver strukturerat ljus för att fånga den komplexa geometrin, men verifieringen av kritiska toleranser kan kräva ett kompletterande CMM-steg. SIMSCAN för 3D-mätning och liknande portabla system används allt mer för att kombinera flexibilitet med godtagbar precision i sådana hybridflöden.
Proffstips: Testa alltid ett mätsystem på representativa detaljer från er faktiska produktion innan slutgiltigt val. Leverantörens demodetaljer är sällan representativa för era specifika utmaningar.
Mer om keramisk CMM precision och hur materialet i maskinstommen påverkar stabiliteten vid temperaturvariationer är värt att läsa för den som utvärderar CMM-investering.
Vanliga utmaningar och begränsningar i industriell 3D-mätning
Teknikval är avgörande, men även de bästa systemen ställs inför reella utmaningar i verkliga tillämpningar.
Den mest frekventa orsaken till dåliga mätresultat handlar inte om systemets specifikationer, utan om ytans egenskaper och miljöns inverkan. Svårigheter med blanka ytor, transparenta material och starkt reflekterande ytor är välkända problem. Ljuset studsar fel, skapar brus och ger ett osäkert punktmoln.
Vanliga utmaningar i praktiken:
Blanka metalldelar kräver ofta mattningsspray för att fungera med optiska system
Transparenta delar, till exempel av glas eller klara polymerer, kräver speciallösningar
Starkt varierande ytreflektivitet inom samma komponent ger ojämn datakvalitet
Vibrationer från produktion i närheten förstör mätresultat
Temperaturskillnader på mer än 5°C orsakar mätdrift i känsliga system
Efterbearbetning av data är en ofta underskattad del av arbetsflödet. Rådata från en scanner innehåller alltid brus, överlappningar och tomrum som måste hanteras i mjukvara. Verktyg som PolyWorks och GOM Inspect är branschstandard, men kräver kompetent operatör för att ge tillförlitliga resultat.
En optimering av mätprocessen börjar ofta med en noggrann analys av var i kedjan felen uppstår. Många antar att problemet ligger i hårdvaran, men i verkligheten är det ofta processbetingelserna eller mjukvarainställningarna som är roten till avvikelserna.
“Mjukvaran är inte ett komplement till scannern, den är en lika kritisk del av mätsystemet.” Utan rätt konfiguration och validering riskerar ni att lita på siffror som inte avspeglar verkligheten.
När toleranskraven rör mikronivå, under 0,01 mm, räcker sällan optisk scanning. Där är CMM det enda realistiska alternativet. Kalibrering och spårbarhet är då inte bara en formalitet, utan ett krav för att mätresultaten ska vara meningsfulla och revisionssäkra.
Från mätdata till förbättrad produktion och kvalitet
När utmaningar övervinns och data samlas in, återstår frågan: Hur används mätresultatet för verklig nytta?
Mätdata är värdelöst om det inte leder till handling. Arbetsflödet från rådata till produktionsåtgärd ser typiskt ut så här:
Datainsamling: Skanning eller CMM-mätning genomförs enligt mätplan
Förbearbetning: Brus reduceras, punktmoln rensas och ytor rekonstrueras
CAD-jämförelse: Uppmätt geometri jämförs mot nominalmodell med avvikelsekarta
Analys: Toleransöverskridanden identifieras och kvantifieras
Återkoppling: Avvikelserapport skickas till produktion eller konstruktion
Åtgärd: Processparametrar justeras, verktyg byts eller konstruktion korrigeras
Mjukvara spelar en avgörande roll i varje steg. GOM Inspect och PolyWorks erbjuder automatiserade mätplaner, statistisk processkontroll och trendanalys över tid. Det är inte längre bara fråga om att mäta en detalj, utan om att förstå processens stabilitet.
Reverse engineering möjliggör optimering av äldre komponenter där programvara är avgörande för repeterbarhet. När originaltillverkaren inte längre finns eller CAD-filen är förlorad kan en 3D-skanning skapa ett komplett underlag för ny tillverkning eller modifiering.
Arbetsmoment | Verktyg | Resultat |
Skanning | Scanner eller CMM | Rådata, punktmoln |
Efterbearbetning | PolyWorks, GOM | Ren ytmodell |
Analys | GOM Inspect | Avvikelserapport |
Reverse engineering | CAD-program | Ny CAD-modell |
En checklista för exakt mätresultat är ett praktiskt stöd för att säkerställa att inga steg i processen förbises, från förberedelse till slutrapport.
Proffstips: Bygg in automatiska larmgränser i er mjukvara så att avvikelser flaggas direkt i produktionsflödet, inte först vid slutkontrollen. Det är skillnaden mellan proaktiv och reaktiv kvalitetssäkring.
Experternas syn: Vad de flesta missar om 3D-mätning
Den vanligaste missuppfattningen vi möter är att 3D-mätning är plug-and-play. Köp en scanner, sätt igång, få svar. Verkligheten är en annan.
Ett mätsystem är aldrig starkare än sin svagaste länk. Vi ser gång på gång hur verksamheter investerar i avancerad hårdvara men underskattar tre kritiska faktorer: miljökontroll, kalibrering och mjukvarukompetens. Kalibrering, miljökontroll och rätt mjukvara är centrala för repeterbarhet, och utan dem är den nominella precisionen i specifikationsbladet meningslös i praktiken.
Vi har sett industrier som förväntat sig mikronprecision från ett optiskt system placerat intill en CNC-maskin med ständiga vibrationer och temperaturvariationer. Resultatet är förutsägbart. Det är inte scannerns fel, det är implementeringens.
Vad som verkligen gör skillnad är en genomtänkt mätmiljö, rutiner för kontroll på kalibrering och operatörer som förstår inte bara hur man hanterar utrustningen, utan varför varje steg i processen spelar roll. Det är där framgångsrika implementeringar skiljer sig från de som inte levererar förväntat värde.
Så kan ni ta nästa steg med avancerad 3D-mätning
Med insikten om vad som verkligen påverkar 3D-mätresultatet, är det dags att se var du hittar rätt utrustning och support.
Vi på LK Scandinavia AB erbjuder ett brett sortiment av mätlösningar anpassade för den svenska tillverkningsindustrins krav. Oavsett om ni behöver ett portabelt system för fältmätning eller en stationär lösning för laboratorieprecision finns alternativen här.
Utforska den avancerade KSCAN X för krävande skanningsuppgifter, eller se hur en uppgradering av ert mätsystem kan lyfta er befintliga produktion utan att byta ut allt. För de som arbetar med storskaliga konstruktioner och monteringsverifiering erbjuder vi även kompletta lasertracker-lösningar. Kontakta oss för att diskutera er specifika applikation eller boka en demonstration.
Vanliga frågor om 3D-mätning
Hur exakt är industriell 3D-mätning?
Industriella 3D-scanners ger typiskt ±0.02 till 0.15 mm beroende på teknik, medan CMM når ner till ±0.001 mm för de mest krävande applikationerna.
Vilka industrikomponenter har störst nytta av 3D-mätning?
3D-mätning används främst för komplexa detaljer, prototyper och komponenter med höga toleranskrav där geometrisk noggrannhet är avgörande för funktion och säkerhet.
Vilka ytor är svårast att mäta med 3D-skanner?
Blanka och transparenta ytor är de största utmaningarna för optiska system och kräver ofta förbehandling med mattningsspray eller alternativa mätmetoder.
Vad krävs för att säkerställa repeterbarhet vid 3D-mätning?
Kalibrering, miljökontroll och mjukvara som PolyWorks och GOM Inspect är alla kritiska faktorer för att uppnå repeterbara och tillförlitliga mätresultat över tid.
