Process för fixturbyggnation för industrin: steg för steg
- 27 juli
- 8 min läsning
Processen för fixturbyggnation följer en fast sekvens: kravinsamling, design i CAD, prototypvalidering, tillverkning, metrologisk acceptans och slutligen installation med underhållsplan. Gör du jobbet rätt i varje steg sparar du omtag och säkrar repeterbarhet i serieproduktion.
Huvudstegen i korthet:
Krav — funktionskrav, toleranser, mätkrav och spårbarhet
Design — CAD-modell, 3-2-1-lokalisering, klämstrategi
Prototyp — try-out, FMEA, ergonomikontroll
Tillverkning — materialval, bearbetning, montering
Acceptans — CMM, 3D-skanning, lasertracker, kalibrering enligt ISO 17025
Installation och underhåll — inriktning, dokumentation, livscykelplan
Kan du bocka av varje steg med egna resurser? Gör det internt. Saknar du mätutrustning, CAD-kompetens eller spårbar kalibrering, kontakta en specialist som Lksab direkt.
Innehållsförteckning

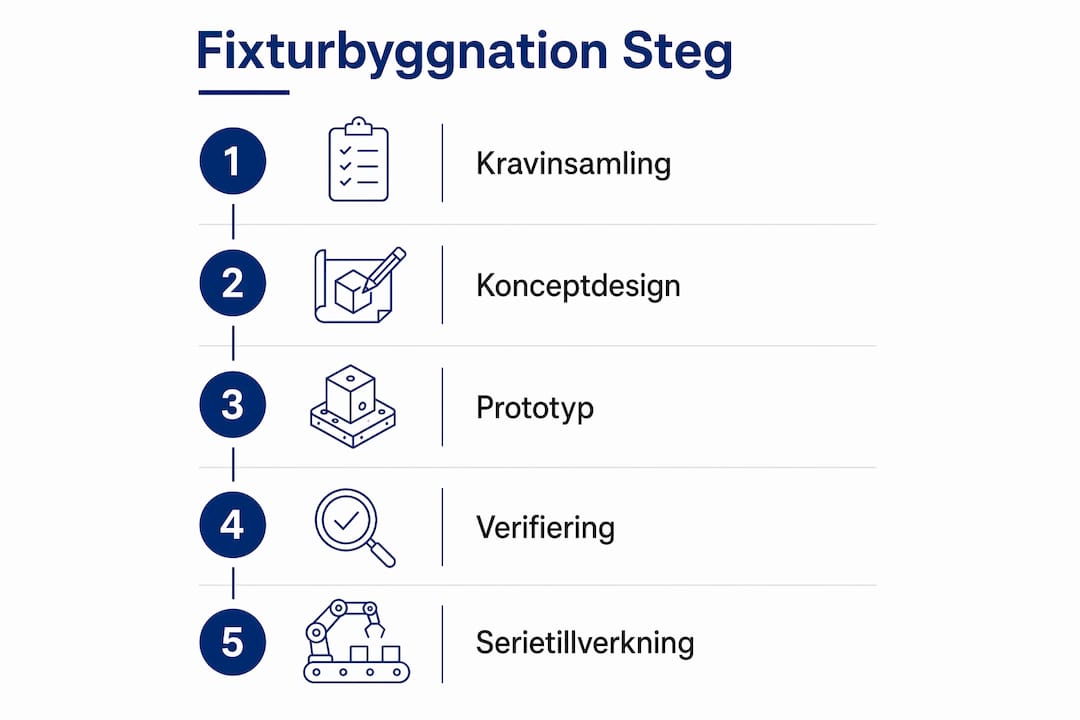

Hur ser processen för fixturbyggnation ut steg för steg?
Varje fas har ett tydligt syfte och ett beslutspunkt där du antingen går vidare eller itererar.
Kravinsamling är grunden. Definiera funktionskrav (positionering, klämkraft, åtkomst för verktyg), toleranskrav och vilka mätmetoder som ska användas vid acceptans. Utan spårbarhetskrav i detta skede riskerar du att bygga en fixtur som aldrig kan godkännas formellt.
Konceptuell design i CAD omvandlar kraven till en modell. Här väljer du lokaliseringsprincip, klämstrategi och material. Digital designautomation från AutoFix-projektet vid Linköpings universitet, finansierat av Vinnova, visar att maskininlärning kan föreslå lokatorer och spännarrangemang redan i detta skede, vilket minskar antalet designomgångar.
Prototypbyggnation och try-out verifierar att designen fungerar i praktiken. Kör ett mätprotokoll på de första delarna och dokumentera avvikelser.
Slutlig tillverkning sker när prototypen är godkänd. Välj material och ytbehandling för seriedrift.
Metrologisk acceptans är steget som avgör om fixturen faktiskt håller toleransen. Använd CMM, 3D-skanner eller lasertracker beroende på delstorlek och krav.
Installation och överlämning avslutar processen med inriktning mot maskinaxlar, operatörsutbildning och en dokumenterad underhållsplan.
Checkpoint-regeln: kör FMEA innan prototypen byggs, inte efter. De fel som är billigast att åtgärda är de som aldrig gjuts i metall.
Proffstips: Sätt ett formellt godkännandedokument vid övergången från prototyp till serietillverkning. Det tvingar fram en tydlig acceptansgräns och skyddar dig om toleransen ifrågasätts senare.
Typiska ledtider varierar kraftigt: en enkel bearbetningsfixtur kan ta några veckor från krav till installation, medan en komplex modulär fixtur med mätacceptans kan ta flera veckor.
Vad måste du tänka på i designfasen?
Designfasen avgör fixturens precision och hur lätt den är att använda i produktion. Tre principer styr arbetet.
3-2-1-lokaliseringsprincipen är utgångspunkten för effektiv fixturdesign: tre punkter mot primärplan, två mot sekundärplan, en mot tertiärplan. Resultatet är ett fullständigt bestämt läge utan överbestämning. Överbestämning är ett av de vanligaste felen, och det ger upphov till spänningar som förvränger mätresultaten.
Klämstrategi väljs utifrån delens geometri. Punktklämmor fungerar för styva detaljer, men för tunna väggar och känsliga geometrier är distribuerad kraft bättre. Vakuumfixturer ger jämn hållkraft utan att en enda mekanisk klämma behöver vidröra den övre ytan, och poka-yoke-funktioner som asymmetriska lokatorer minskar operatörsfel vid inlastning.
CAD/CAM-arbetsflöde: exportera parametrar för toleranser, referensytor och klämpositioner direkt till CAM-programmet. CAD-filformat och exportinställningar påverkar hur väl CAM-systemet tolkar designintentionen.
Ange alla kritiska toleranser och referensytor i CAD-modellen, inte bara på ritningen
Markera klämpositioner så att de inte kolliderar med mätpunkter
Kontrollera åtkomst för mätverktyg redan i CAD innan prototypen byggs
Dokumentera designbeslut med motivering, inte bara slutresultatet
Proffstips: Kör en digital kollisionskontroll i CAD innan du beställer material. Det tar en timme och sparar ofta flera dagars omarbetning i verkstaden.
Hur verifierar du prototypen och minimerar risker?
En try-out är inte ett test av om fixturen håller, utan ett strukturerat protokoll för att hitta fel innan de kostar pengar i serieproduktion.
Börja med att kontrollera montering och demontering: kan operatören ladda och lossa detaljen utan att forcera? Mät sedan de första delarna mot nominell CAD och dokumentera avvikelserna. Fokusera mätprotokollet på de toleranser som är svårast att hålla, inte de enklaste.
Ergonomi är en mätbar produktivitetsfaktor. Design som minskar lasttiden förbättrar takten och minskar fel, enligt industridokumentation från 2025–2026.
FMEA-analysen bör täcka tre vanliga felkällor: överbestämning som ger inkonsekvent positionering, otillräcklig klämkraft som tillåter rörelse under bearbetning, och spånhantering som blockerar lokatorer. Testa dessa specifikt, inte generellt.
Ergonomitestet är ett eget moment. Kontrollera att operatören kan nå nödstopp utan att böja sig in över fixturen, att det inte finns klämpunkter vid lossning, och att orienteringsmärkning är synlig från arbetsposition.
Vilket material och vilka komponenter ska du välja?
Materialvalet styr styvhet, vikt och livslängd. Det finns ingen universallösning, men det finns tydliga tumregler.
Aluminium är standardvalet för de flesta bearbetningsfixturer: lätt, enkelt att bearbeta och tillräckligt styvt för de flesta tillämpningar. Gjuten aluminiumplåt som Mic6 ger dessutom utmärkt planhet och termisk stabilitet.
Stål används när styvhetskraven är höga eller när fixturen utsätts för stora klämkrafter. Tyngre och dyrare att bearbeta, men nödvändigt för tunga detaljer eller hög cykeltakt.
Gjutjärn förekommer i äldre konstruktioner och i fixturer där vibrationsdämpning är viktig. Sällan förstahandsvalet för nya projekt.
Lokaliseringsstift: hårdmetall eller härdat stål för lång livslängd
Klämmor: välj standardkomponenter från modulära system för enkel reservdelshantering
Mjuka infästningar och vakuumlösningar för känsliga geometrier
Modulära fixturplattor förkortar ställtider och möjliggör omkonfigurering utan ny grundplatta
Proffstips: Designa in gängade insatser och utbytbara slitagedelar från start. En lokatorsinsats som kan bytas på fem minuter förlänger fixturens totala livslängd avsevärt.
Vilka mätmetoder passar för acceptanstest av fixturer?
Valet av mätmetod avgör hur snabbt och säkert du kan godkänna fixturen för serieproduktion. Här är de viktigaste alternativen jämförda:
Mätmetod | Upprepbarhet/osäkerhet | Lämplig för | Tillgänglighet i Sverige |
CMM (koordinatmätmaskin) | Mycket hög, µm-nivå | Komplexa geometrier i labb | Bred, kräver stabilt underlag |
SIMSCAN 3D-skanner | Hög, snabb datainsamling | Komplicerade ytor, prototyper | Via Lksab |
Hög, portabel | Snabb delkontroll, prototyp och serie | Via Lksab | |
Hög, stor räckvidd | Stora fixturer, referensmätning | Via Lksab | |
Mycket hög, långa avstånd | Stora strukturer, flyg/fordon | Via Lksab |
Mätplanen ska ange referenspunkter, provstorlek, kalibreringskrav och rapportformat. Kalibrering ska följa ISO 17025 för att säkra spårbarhet mot nationella och internationella mätnormaler. Acceptanskriteriet är att fixturen håller toleransen med tillräcklig marginal för att statistisk processkontroll ska vara meningsfull i serieproduktion.
Metrologi i produktion är ett eget kunskapsområde. AutoFix-projektet vid Linköpings universitet visar att digital designautomation kan förbättra första-gångs-konfigurationer och därmed minska antalet mätomgångar som krävs för godkännande.
Hur installerar du fixturen säkert på verkstadsgolvet?
Installation är inte bara att bulta fast fixturen. Det är ett kontrollerat moment med tydliga checkpunkter.
Börja med att rengöra fästytan och kontrollera planheten. Montera basen och rikta in mot maskinaxlarna med mätverktyg, inte med ögonmått. Dra åt fästbultar i stjärnmönster för att undvika skevhet. Kontrollera T-spår och fastsättningspunkter innan du kör det första programmet.
Proffstips: Dokumentera inriktningen med foton och mätdata direkt efter installation. Om fixturen behöver tas bort och monteras om sparar du tid på återinriktning.
Ergonomin vid lastning och lossning ska vara testad i prototypfasen, men verifiera den igen på plats med den faktiska operatören. Märk upp orientering tydligt och se till att nödstopp är åtkomliga utan att operatören behöver sträcka sig in över fixturen. Skydda lokatorer mot spån med avskärmning eller täcklock.
Vilken dokumentation behöver du spara?
Dokumentationen är det som gör fixturen återställbar och underhållsbar över tid.
CAD-modell och ritningar i aktuell version
Inställningsblad med referensvärden och mätdata från acceptanstest
Foton från installation och inriktning
Kalibreringsdokument med spårbarhetsinformation enligt ISO 17025
Reservdelslista med artikelnummer och rekommenderade lagerantal
Underhållsplanen ska ange inspektionsintervaller (typiskt varje 500:e cykler eller månadsvis), kalibreringsschema och en dokumenterad ändringslogg. Slitagedelar som lokaliseringsstift och klämytor bör ha definierade bytesintervaller.
Proffstips: Standardisera komponenterna så att reservdelar kan beställas utan att behöva identifiera en unik specialdel. Det minskar stilleståndstiden vid ett akut byte.
Hur uppskattar du tid och kostnad för ett fixturprojekt?
Kostnadsdrivarna är tydliga när du väl vet var pengarna tar vägen.
Material och standardkomponenter (lokatorer, klämmor, fixturplattor) utgör en betydande del av totalkostnaden. Maskintid för CNC-fräsning, brotschning och ytbehandling är nästa stora post. Monteringstid underskattas ofta, särskilt för komplexa fixturer med många justeringspunkter. Kalibrering och mätacceptans tillkommer alltid.
En modulär fixtur kostar mer i grundinvestering men betalar sig snabbt om du kör flera varianter av liknande delar. Specialbyggda fixturer är billigare för en enda detalj men dyra att modifiera.
Ledtidsdrivare är designomgångar och leveranstider för specialkomponenter. Planera för minst en prototypiteration. En enkel fixtur kan vara klar på 2–4 veckor; en avancerad modulär fixtur med full mätacceptans tar 8–16 veckor.
Proffstips: Identifiera vilka komponenter som har lång leveranstid redan i designfasen och beställ dem parallellt med CAD-arbetet.
Vilka frågor ska du ställa innan du väljer intern produktion eller specialist?
Checklistan nedan hjälper dig att fatta rätt beslut.
Frågor till extern leverantör:
Vilka mätmetoder används för acceptanstest och är kalibreringen spårbar enligt ISO 17025?
Vad är leveranstiden och hur hanteras prototypiterationer?
Har ni erfarenhet av liknande delar och geometrier?
Finns lokal service och kalibrering i Sverige?
Hur ser eftermarknadsservicen ut för reservdelar och justeringar?
Checklista för intern produktion:
Har verkstaden CAD/CAM-kompetens och tillgång till uppdaterade programvaror?
Finns mätutrustning (CMM, 3D-skanner eller lasertracker) för acceptanstest?
Kan du säkra spårbar kalibrering enligt ISO 17025 internt?
Är den totala kostnaden lägre än att anlita specialist, inklusive din egen tid?
Röda flaggor vid leverantörsval: saknad spårbarhet i kalibreringsdokument, otydliga mätkrav i offerten, ingen lokal service i Sverige. Kompetenskraven för fixturbyggare inkluderar CAD/CAM, mätteknik och praktisk problemlösning, vilket är en bra måttstock att använda när du utvärderar ett team.
Proffstips: Be alltid om ett referensprojekt med liknande toleranskrav. En leverantör som inte kan visa mätprotokoll från ett jämförbart uppdrag är en risk.
Lksab stödjer hela fixturprocessen, från design till kalibrering
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology, vilket innebär att du får tillgång till hela kedjan av mätlösningar under ett tak. Behöver du verifiera en ny fixtur med portabel 3D-skanning? TrackScan P42 och KSCAN X hanterar allt från snabba prototypkontroller till fullständiga acceptanstest på stora strukturer. Behöver du spårbar kalibrering enligt ISO 17025 utan att transportera utrustning? Lksab utför mätuppdrag både på plats i din verkstad och i eget labb.
Det som skiljer Lksab från en generell leverantör är den lokala servicen och kalibreringstillgängligheten i Sverige, kombinerat med teknisk rådgivning som täcker hela processen från designgranskning till slutlig godkänning. Kontakta Lksab för en offert eller boka en provmätning via Focus Inspection.
Viktiga insikter
En välplanerad fixturbyggnadsprocess kräver att krav, design, prototypvalidering och metrologisk acceptans hänger ihop från start till slut.
Punkt | Detaljer |
Krav styr allt | Definiera toleranskrav och spårbarhetskrav innan CAD-arbetet börjar. |
3-2-1-principen är grunden | Undvik överbestämning; den ger spänningar som förvränger mätresultaten. |
FMEA före prototyp | Kör riskanalysen innan du gjuter designen i metall, inte efter. |
Mätmetod avgör acceptans | CMM, SIMSCAN, KSCAN X, TrackScan P42 och lasertracker har olika styrkor beroende på delstorlek och krav. |
Lksab för lokal mätning | Lksab erbjuder spårbar kalibrering och mätuppdrag på plats i Sverige för snabba acceptanstest. |
Vad erfarna tekniker vet om fixturbyggnation som sällan sägs högt
Det finns ett mönster som återkommer i fixturprojekt som spårar ur: mättekniken behandlas som ett avslutande steg snarare än en designparameter. Toleransen sätts i CAD, fixturen byggs, och sedan visar det sig att mätverktyget inte kan nå referenspunkterna. Det är ett dyrt misstag som är enkelt att undvika om du involverar mättekniken redan i designfasen.
Det andra mönstret är att ergonomi betraktas som en mjuk fråga. Det är det inte. En fixtur som operatören undviker att använda korrekt, för att lastningen är besvärlig eller orienteringen otydlig, ger inkonsekvent positionering och mätspridning som ser ut som ett toleransproblem men egentligen är ett designproblem.
Digitala verktyg förändrar arbetsflödet på riktigt. AutoFix-principerna visar att maskininlärning kan föreslå lokatorkonfigurationer som en erfaren konstruktör kanske inte testar förrän i tredje iterationen. Det ersätter inte hantverksskickligheten, men det komprimerar ledtiden på ett sätt som är svårt att ignorera i ett konkurrenstryck.
