Så utför du manuell mätning med hög precision

---

Kort sagt:

• Manuell mätning använder fysiska verktyg för att precis mäta dimensioner i tillverkning och kvalitetskontroll. Instrument som skjutmått, mikrometrar och mätur kräver noggrann kalibrering och hänsyn till miljöfaktorer för tillförlitliga resultat. Trots automatisering är manuella metoder fortfarande viktiga för snabb, direkt feedback och i miljöer där digital teknik är opraktisk.

---

Manuell mätning är användningen av fysiska mätdon och beprövade metoder för att exakt kvantifiera dimensioner i tillverknings- och kvalitetskontrollmiljöer. Tekniken bygger på instrument som skjutmått, mikrometrar och mätur, och styrs av standarder som ISO 13385-1 och DIN 862. Trots att automatiserade system blivit vanligare är manuell mätningsteknik fortfarande kärnan i många kvalitetskontrollflöden. Den ger direkt återkoppling, kräver minimal infrastruktur och fungerar i miljöer där automatisering är opraktisk. Den här guiden visar hur du utför manuell mätning korrekt, från val av verktyg till dokumentation.

Vilka verktyg behövs för noggrann manuell mätning?

Rätt instrument är grunden för tillförlitliga mätresultat. De tre vanligaste verktygen i manuell mätningsteknik är skjutmått, mikrometrar och mätur, och varje instrument har ett tydligt användningsområde.

Skjutmått, mikrometrar och mätur

Digitala skjutmått har vanligen 0,01 mm upplösning och kalibreras enligt industristandarder för maximal precision. Mikrometrar når ned till 0,001 mm enligt DIN 862 och används när toleranserna är snäva. Mätur monteras på stativ eller magnetbaser och mäter avvikelser från en referensyta, vilket gör dem lämpliga för rundhetskontroll och planhetsbedömning.

Digitala kontra analoga instrument

Analoga verktyg som skjutmått och mikrometrar är fortsatt pålitliga i miljöer med vibrationer och elektromagnetiska störningar. Digitala instrument minskar transkriberingsfel och möjliggör automatisk dataöverföring via USB eller Bluetooth, men kräver batteri och kan drabbas av pixelfel på displayen. Erfarna metrologer väljer ibland analoga verktyg för kritiska moment just för att eliminera den risken.

Digitala instrument underlättar spårbarhet genom automatisk dataöverföring, men kräver ändå god förståelse för metrologiska principer för korrekt användning. Ett digitalt värde är inte automatiskt ett korrekt värde om mätuppställningen är fel.

Stödutrustning och kalibrering

Magnetbaser och stativ håller mäturet stabilt och eliminerar mätarens rörelse som felkälla. Kalibrering mot spårbart referensmaterial, exempelvis blockkalibrar, ska ske med regelbundna intervall och dokumenteras. Utan kalibrering vet du inte om instrumentet mäter rätt, oavsett hur noggrant du arbetar.

Proffstips: Förvara skjutmått och mikrometrar i sina originalfodral och kontrollera nollpunkten varje morgon innan mätarbetet börjar. Det tar tio sekunder och fångar upp de flesta driftsfel.

Instrument	Typisk upplösning	Vanligt användningsområde
Digitalt skjutmått	0,01 mm	Yttre, inre och djupmått
Mikrometer	0,001 mm	Snäva toleranser, axeldiametrar
Mätur	0,001–0,01 mm	Rundhet, planhet, avvikelsekontroll

Vilka är de vanligaste felkällorna vid manuell mätning?

Mätfel uppstår inte slumpmässigt. De flesta har en identifierbar orsak, och när du känner till dem kan du eliminera dem systematiskt.

Parallaxfel och synvinkel

Parallaxfel uppstår när du läser av en analog skala i vinkel i stället för rakt framifrån. Felet kan vara flera hundradelar av ett millimeter, vilket räcker för att en detalj ska godkännas felaktigt. Lösningen är att alltid positionera ögat i linje med mätnålen och skalan.

Elastisk deformation

Håller du skjutmåttet för hårt mot arbetsstycket komprimerar du materialet. Det ger ett för litet mätvärde. Använd det mätdon som är konstruerat för materialet och applicera bara det tryck som krävs för kontakt, inte mer.

Termisk expansion

Termisk expansion är en dold felkälla där temperaturdifferenser mellan mätverktyg och detalj kan ge mätfel som överskrider toleranser. En ståldetalj som är 20 grader varmare än mikrometern expanderar mätbart. Mätverktyg och detalj ska acklimatiseras i samma miljö innan mätning sker, helst i minst en timme.

Miljöfaktorer och operatörspåverkan

Vibrationer från maskiner i närheten påverkar mäturets visare. Fukt och smuts på mätytor ger falskt tillägg till dimensionen. Operatörens handvärme överförs till instrumentet vid långa mätserier och påverkar resultatet.

Proffstips: Använd bomullshandskar när du hanterar mikrometrar vid precisionsmätning. Handvärmen från bara fem minuters kontakt kan ge mätavvikelser som syns i resultaten.

Vanliga felkällor sammanfattade:

• Parallaxfel vid avläsning av analoga skalor

• Överdrivet mättryck som deformerar detalj eller instrument

• Temperaturskillnad mellan detalj och mätdon

• Smuts eller skräp på mätytor

• Okalibrerat instrument

• Vibrationer i mätmiljön

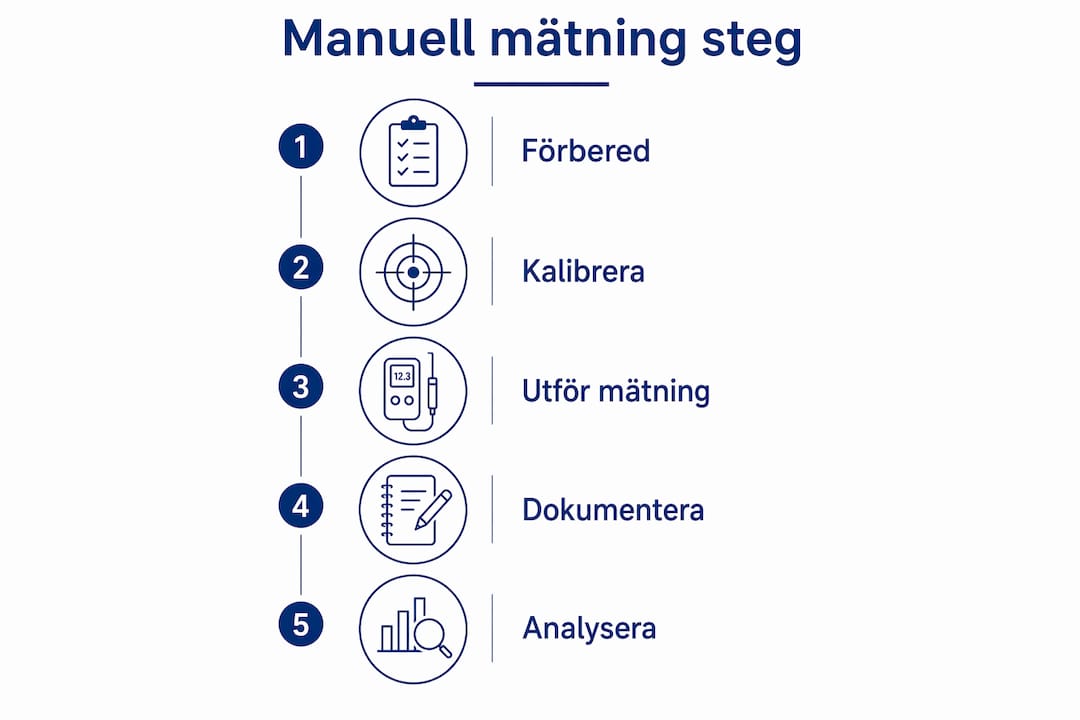

Hur utför du en manuell mätning steg för steg?

En strukturerad mätprocess inkluderar mätuppställning, val av instrument baserat på toleranser och noggrann dokumentation för spårbarhet. Att hoppa över förberedelsestegen är den vanligaste orsaken till mätfel i verkstadsmiljö.

Förberedelse

1. Välj instrument baserat på tolerans. Om toleransen är ±0,05 mm räcker ett digitalt skjutmått. Om toleransen är ±0,005 mm krävs en mikrometer. Instrumentets upplösning ska vara minst en tiondel av toleransen.

2. Kontrollera kalibreringsstatus. Se till att instrumentet är kalibrerat och att kalibreringsintervallet inte har passerats. Notera kalibreringsdatum i mätprotokollet.

3. Rengör mätytor och detalj. Torka av kontaktytorna med en luddfri trasa. Även ett tunt lager skärvätska ger ett falskt tillägg.

4. Acklimatisera detalj och instrument. Låt båda ligga i mätmiljön i minst en timme om de kommit från en annan temperaturzon.

5. Nollställ instrumentet. Kontrollera nollpunkten mot en känd referens, exempelvis en blockkalibr, och justera vid behov.

Genomförande

1. Positionera instrumentet korrekt. Skjutmåttet ska vara vinkelrätt mot mätytan. Mikrometern ska vila mot detaljens bredaste punkt vid ytterdiametermätning.

2. Applicera rätt mättryck. Använd mikrometerns friktionsspindel för att säkerställa konstant tryck. Läs av värdet utan att ändra greppet.

3. Läs av rakt framifrån. Eliminera parallaxfel genom att positionera ögat direkt framför skalan eller displayen.

4. Ta minst tre mätningar på samma punkt. Beräkna medelvärdet. En enstaka mätning fångar inte upp slumpmässig variation.

5. Notera mätvärdet omedelbart. Skriv ned eller överför värdet direkt. Minnesanteckningar som görs i efterhand innehåller transkriberingsfel.

Kvalitetskontroll under mätningen

• Jämför löpande med ritningens toleransgränser, inte bara med nominalmåttet.

• Kontrollera om detaljen har geometriska avvikelser som rundhet eller rakhet som påverkar mätresultatet.

• Vid tveksamma värden, byt instrument och upprepa mätningen.

Proffstips: Mät alltid i samma riktning längs en axel. Hysteresen i ett skjutmått kan ge olika värden beroende på om du mäter med ökande eller minskande öppning.

En praktisk mätguide för verkstad ger ytterligare konkreta exempel på instrumentval och mätuppställningar för vanliga detaljtyper.

Hur dokumenterar du manuella mätningar för kvalitetssäkring?

Noggrann dokumentation av mätvärden, temperatur, kalibreringsstatus och tidpunkt är avgörande för spårbarhet och kvalitetskontroll. Bristande dokumentation riskerar att göra mätdata oanvändbar vid reklamation och utredning.

Vad ska dokumenteras?

Ett fullständigt mätprotokoll innehåller mer än bara mätvärdet. Varje post ska inkludera:

• Mätvärde och nominalmått med toleransgränser

• Tidpunkt för mätningen

• Omgivningstemperatur i mätlokalen

• Instrumentidentitet och kalibreringsstatus

• Operatörens identitet

• Detaljens serienummer eller batchnummer

Dokumentation av mätvärden måste omfatta inte bara resultaten utan även omständigheter som kalibreringsstatus och omgivningstemperatur för full spårbarhet. Utan dessa uppgifter kan du inte avgöra om ett avvikande värde beror på ett processproblem eller ett mätfel.

Spårbarhet enligt ISO 9001

ISO 9001 kräver att mätresultat är spårbara till nationella eller internationella mätstandarder. Det innebär att kalibreringskedjan från ditt instrument till ett nationellt referensnormal ska vara dokumenterad och obruten. En process för noggranna industrimätningar beskriver hur du bygger upp den kedjan i praktiken.

Digital insamling och arkivering

Digitala mätinstrument med USB eller Bluetooth-anslutning kan överföra värden direkt till ett kalkylblad eller ett kvalitetsledningssystem. Det eliminerar transkriberingsfel och gör det enklare att analysera trender över tid. Arkivera mätprotokoll på ett sätt som gör dem sökbara och tillgängliga vid revision eller reklamation, minst under den period som produktansvaret gäller.

Dokumentationselement	Syfte
Mätvärde och toleransgränser	Visar om detaljen godkänns eller underkänns
Omgivningstemperatur	Möjliggör korrigering för termisk expansion
Kalibreringsstatus	Bekräftar att instrumentet var giltigt vid mättillfället
Operatörsidentitet	Spårar mänskliga faktorer vid avvikelser
Detaljens batchnummer	Kopplar mätdata till specifik produktion

Viktiga insikter

Manuell mätning kräver rätt instrument, kontrollerad miljö och fullständig dokumentation för att ge tillförlitliga och spårbara resultat i industriell kvalitetskontroll.

Punkt	Detaljer
Instrumentval styr precision	Välj instrument vars upplösning är minst en tiondel av toleransen för att mäta korrekt.
Termisk acklimatisering är obligatorisk	Låt detalj och instrument ligga i mätmiljön i minst en timme för att eliminera expansionsfel.
Tre mätningar ger säkrare resultat	Ta alltid minst tre mätningar på samma punkt och beräkna medelvärdet.
Dokumentation måste vara fullständig	Notera temperatur, kalibreringsstatus och operatörsidentitet, inte bara mätvärdet.
Analoga instrument har sin plats	I miljöer med vibrationer eller elektromagnetiska störningar är analoga verktyg mer tillförlitliga än digitala.

Manuell mätning är inte på väg ut, den mognar

Jag har arbetat med mätteknik länge nog för att ha hört argumentet många gånger: “Automatisering tar över, manuell mätning är på väg bort.” Det stämmer inte. Det jag ser i verkstäder och kvalitetslaboratorier är att manuell mätning integreras djupare i produktionsflödet, inte fasas ut.

Operatörer med god mänteknik identifierar felkällor under produktionen och bidrar till kvalitetsförbättringar som automatiserade system missar. En koordinatmätmaskin mäter det du ber den mäta. En erfaren operatör med ett skjutmått märker att detaljen känns annorlunda och undersöker saken. Det är en kompetens som inte går att automatisera bort.

Det jag däremot ser som ett problem är att utbildning i grundläggande mätningsteknik prioriteras ned. Yngre tekniker lär sig hantera avancerade system men vet inte varför en mikrometer ska acklimatiseras. Det skapar en sårbarhet. När det avancerade systemet är nere för service ska produktionen inte stanna för att ingen kan mäta manuellt.

Min rekommendation är att behandla manuell mätningsteknik som en kärnkompetens, inte som en reservmetod. Utbilda regelbundet, dokumentera metoderna och integrera manuell mätning som ett aktivt steg i processkontrollflödet. Det ger snabbare felidentifiering och minskat omarbete, och det bygger den metrologiska förståelse som gör att operatörerna också använder de automatiserade systemen rätt.

— Markus
