Industrimätning förklarat: guide för tekniker
- 28 juni
- 7 min läsning
Kort sagt:
Industrimätning är en metod för att bestämma fysiska storheter med hög noggrannhet och spårbarhet till internationella referenser. Den använder tekniker som lastcelsmätning, laserskanning och lasertracking för att säkerställa produktkvalitet och kontrollera processer. Korrekt kalibrering och prioritering av mätpunkter minskar kostnader och ökar produktionens stabilitet.
Industrimätning definieras som den systematiska metoden att bestämma en fysisk storhets värde med känd noggrannhet och spårbarhet till internationella referenser. Korrekt mätning är grunden för kvalitetskontroll, faktabaserade beslut och processoptimering i alla tillverkande verksamheter. Utan tillförlitliga mätdata saknar du underlag för att avgöra om en produkt håller tolerans, om en process är stabil eller om ett instrument behöver bytas ut. Den här guiden förklarar metoder, ekonomiska konsekvenser, kalibreringsprinciper och praktiska tillämpningar för dig som arbetar med mätteknik i produktionsmiljö.
Vilka metoder används inom industrimätning?
Industrimätning bygger på flera etablerade metoder, och valet av teknik avgörs av toleranskrav, mätobjektets storlek och produktionsmiljöns förutsättningar. De vanligaste metoderna är lastcellsmätning, laserskanning för 3D-avbildning och koordinatmätning med lasertracker. Varje metod har ett tydligt användningsområde och ger olika typer av mätdata.

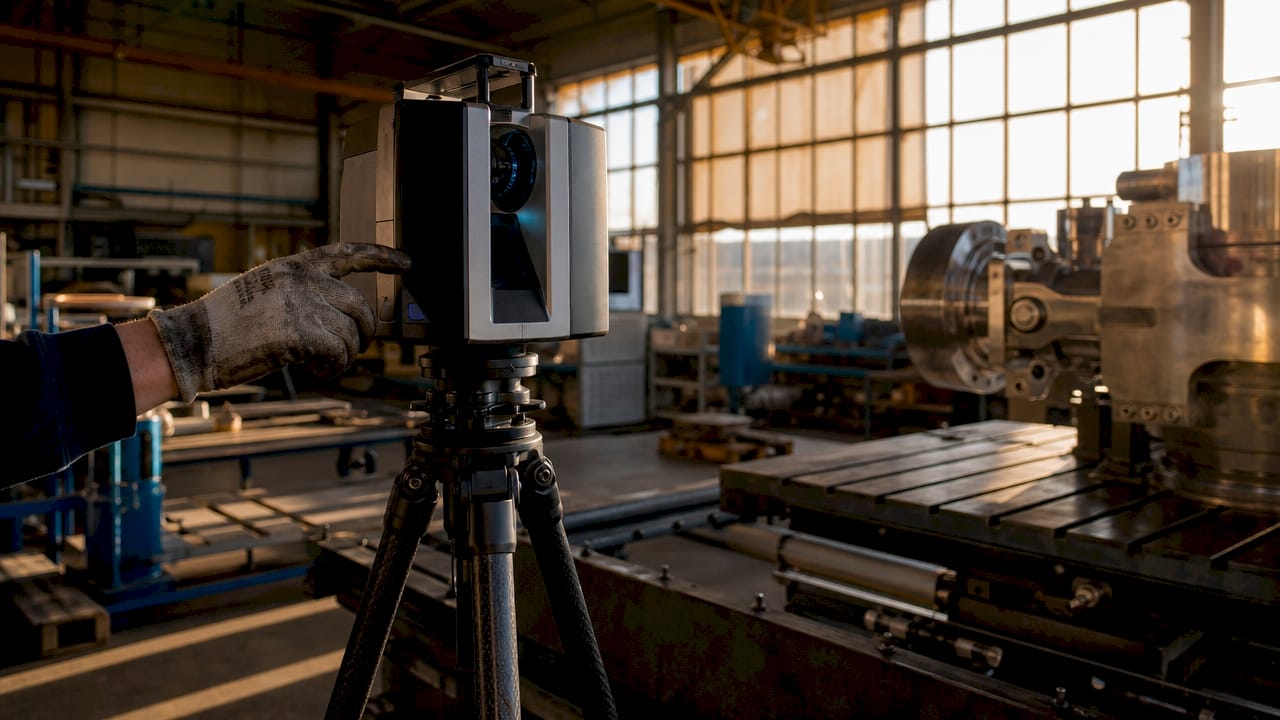

Lastcellsmätning mäter kraft och vikt med hög repeterbarhet. Tekniken används ofta i processindustrin för att kontrollera flöden och lastvärden i realtid. Laserskanning skapar detaljerade 3D-modeller av komplexa ytor och geometrier, vilket gör det möjligt att jämföra ett verkligt objekt mot dess CAD-modell med millimeterprecision.
Lasertrackers används inom extrem precisionsindustri med toleranser i hundradels millimeter för att säkerställa överensstämmelse med CAD-modeller. Arbetet kombinerar avancerad CAD-programvara och praktiskt fältarbete. Det gör lasertrackers till standardverktyget för stora strukturer inom flyg- och fordonsindustrin, där traditionella koordinatmätmaskiner inte räcker till i storlek eller flexibilitet.
En viktig distinktion är skillnaden mellan statiska och dynamiska mätmetoder. Statisk mätning sker på ett stillastående objekt under kontrollerade förhållanden. Dynamisk mätning registrerar värden under pågående rörelse eller produktion, vilket ger information om processbeteende som statisk mätning inte fångar.
Lastcellsmätning: Mäter kraft och vikt med hög repeterbarhet, lämplig för flödes- och processkontroll.
Laserskanning: Skapar 3D-punktmoln för jämförelse mot CAD-modeller, effektiv för komplexa ytor.
Lasertracker: Mäter stora strukturer med toleranser i hundradels millimeter, standard inom flyg och fordon.
Koordinatmätning (KMM): Kontaktbaserad mätning av geometriska egenskaper, vanlig i verkstadsmiljö.
Dynamisk mätning: Registrerar värden under pågående produktion för processkontroll i realtid.
Proffstips: Kombinera laserskanning med en lasertracker när du mäter stora och komplexa strukturer. Laserskanningen ger ytdetaljerna och lasertrackers ger den globala geometriska referensen. Tillsammans ger de ett komplett mätresultat utan att du behöver flytta objektet.
Hur påverkar industrimätning kvalitet och ekonomi?
Mätfel ackumuleras ofta obemärkt i processindustrin och orsakar direkta ekonomiska förluster utan korrekt hantering. Det är ett av de mest underskattade problemen i tillverkande verksamheter. En avvikelse på några tiondels millimeter kan passera oupptäckt i flera produktionssteg och till slut resultera i kassationer, reklamationer eller produktionsstopp.
Korrekt kalibrering minskar kassationer direkt. När ett instrument mäter fel, fattas beslut på felaktiga grunder. Det leder till att produkter som egentligen är godkända kasseras, eller att defekta produkter når kunden. Båda scenarierna kostar pengar och skadar förtroendet.
Tre konkreta ekonomiska effekter av noggrann industrimätning:
Minskade kassationer: Rätt mätdata identifierar avvikelser tidigt, innan de fortplantar sig i produktionskedjan.
Färre reklamationer: Produkter som uppfyller toleranskraven vid leverans ger färre kundklagomål och lägre garantikostnader.
Stabilare processer: Kontinuerlig mätning visar när en process börjar drifta, vilket gör det möjligt att korrigera innan kvaliteten försämras.
Mätteknik handlar inte bara om att läsa av siffror utan att kvantifiera mätosäkerhet för att optimera processer och kostnader. Mätosäkerhet är ett mått på hur tillförlitligt ett mätresultat är. Utan den informationen vet du inte om en uppmätt avvikelse är verklig eller ett mätfel.
Fokus på kritiska mätpunkter minskar risken för datadrunkning och fokuserar resurser där ekonomisk effekt är störst. Att prioritera mätpunkter maximerar mätningens lönsamhet och minskar onödigt arbete. En genomtänkt mätplan är därför lika viktig som valet av instrument.
Insikt: Mätteknik ses numera som en del av industriell motståndskraft och inte bara en inköpsfråga. Det påverkar bolags lönsamhet och stabilitet positivt.
Vad är kalibrering och varför är spårbarhet avgörande?
Kalibrering måste ske regelbundet för att upprätthålla instruments trovärdighet och säkerställa spårbara och pålitliga mätvärden. Företag bör upprätta enkla planer för kalibreringsintervall och använda ackrediterade laboratorier. Utan en sådan plan är det omöjligt att veta när ett instrument har driftat utanför sitt specifikationsområde.
Spårbarhet innebär att varje mätresultat kan kopplas till en nationell eller internationell referens, exempelvis via BIPM (Internationella byrån för mått och vikt) eller via FINAS-ackrediterade laboratorier i Finland och motsvarande ackrediteringsorgan i Sverige. FINAS-ackrediterade kalibreringar baseras på erfarenhet från över 20 000 uppdrag för hög mätnoggrannhet. Det ger en dokumenterad kedja från mätinstrumentet till den internationella referensen.
Vikten av kalibrering ökar ju mer kritiskt instrumentet är för kvalitet och säkerhet. En enkel kalibreringsplan är avgörande för trovärdighet. Faktorer som styr kalibreringsintervallet är:
Instrumentets kritikalitet: Mäter instrumentet en säkerhetskritisk parameter, ska kalibreringsintervallet vara kortare.
Driftsmiljö: Hög temperatur, vibration och fukt ökar risken för instrumentdrift och kräver tätare kalibrering.
Historisk data: Om ett instrument konsekvent håller sig inom specifikation kan intervallet förlängas. Om det driftar, kortas det.
Tillverkarens rekommendation: Utgångspunkten för intervallet, men den ska justeras efter verkliga driftsförhållanden.
Avancerade kalibreringar kan utföras på plats utan produktionsstopp, vilket minimerar kostnader och störningar. Fältkalibrering säkerställer transparenta och exakta mätningar i realtid. Det är en avgörande fördel i processindustrin där ett produktionsstopp kan kosta mer än kalibreringen i sig.
Kalibreringstyp | Utförs av | Produktionsstopp krävs | Dokumentation |
Laboratorieskalibrering | Ackrediterat laboratorium | Ja | Kalibreringsbevis med spårbarhet |
Fältkalibrering | Certifierad tekniker | Nej | Fältprotokoll med mätosäkerhet |
Intern kalibrering | Eget kvalitetsteam | Nej | Intern logg mot referensinstrument |
Proffstips: Upprätta en kalibreringsplan med fasta intervall för varje instrument baserat på dess kritikalitet och driftsmiljö. En enkel tabell med instrument, senaste kalibreringsdatum och nästa planerade datum räcker för att hålla ordning och undvika glapp.
Hur används industrimätning i praktiken?
Praktisk industrimätning ser olika ut beroende på bransch, men principerna är desamma. Bilindustrin använder koordinatmätning och laserskanning för att verifiera karossdelar mot CAD-toleranser. Processindustrin mäter flöden, tryck och temperatur kontinuerligt för att styra produktionen. Kraftproduktion kräver exakta effektmätningar för korrekt fakturering och effektbalansering i elnätet.
Kontinuerlig övervakning är ett av de mest kraftfulla verktygen för förutsägbart underhåll. När ett instruments mätvärde börjar avvika från det förväntade mönstret, är det ofta ett tidigt tecken på att utrustningen är på väg att gå sönder. Att fånga den signalen tidigt sparar kostnaden för ett akut haveri.
System som HeatMonitor och HeatHummingbird optimerar energi och processdata för lönsam produktion. De omvandlar rådata från sensorer till strukturerad processinformation som operatörer och ingenjörer kan agera på. Det är skillnaden mellan att drunkna i data och att ha kontroll.
Industrimätning lyckas bäst när kritiska mätpunkter kartläggs och prioriteras för att undvika datadrunkning och fokusera resurser där de gör störst skillnad. En fabrik med hundratals sensorer men utan en tydlig prioriteringsstruktur riskerar att missa de signaler som faktiskt spelar roll.
Bilindustrin: Laserskanning och koordinatmätning verifierar karossdelar och svetsfogar mot CAD-toleranser.
Processindustrin: Kontinuerlig mätning av flöde, tryck och temperatur styr produktion och möjliggör korrekt fakturering.
Kraftproduktion: Exakta effektmätningar säkerställer korrekt energibalansering och fakturering mot elnätet.
Flygindustrin: Lasertracker-mätning verifierar stora strukturer som vingfästen och skrovdelar mot extrema toleranskrav.
“Processindustrin måste arbeta med kontinuerlig övervakning och kalibrering för att undvika att mätfel ackumuleras till kostsamma problem.”
Viktiga insikter
Industrimätning kräver systematisk metodik, regelbunden kalibrering och tydlig prioritering av mätpunkter för att ge faktabaserad kontroll över kvalitet och produktionskostnader.
Punkt | Detaljer |
Definition och syfte | Industrimätning bestämmer fysiska storheter med känd noggrannhet och spårbarhet till internationella referenser. |
Val av metod | Välj mätmetod baserat på toleranskrav, objektstorlek och om mätningen ska ske statiskt eller dynamiskt. |
Kalibrering och spårbarhet | Upprätta kalibreringsintervall baserade på instrumentets kritikalitet och driftsmiljö för att säkra tillförlitliga data. |
Ekonomisk effekt | Korrekt mätning minskar kassationer, reklamationer och dolda processkostnader direkt. |
Prioritering av mätpunkter | Kartlägg och prioritera kritiska mätpunkter för att undvika datadrunkning och fokusera resurser rätt. |
Mätteknikens dolda roll i konkurrenskraft
Markus här. Jag har sett många verksamheter investera i avancerad mätutrustning och sedan använda den fel. Det vanligaste misstaget är att mäta allt utan att veta varför. Resultatet är en databas full av siffror som ingen agerar på.
Det som verkligen driver konkurrenskraft är inte vilket instrument du har, utan hur du integrerar mätdata i beslutsprocessen. En lasertracker är ett kraftfullt verktyg. Men om mätresultaten inte når konstruktören eller kvalitetschefen i tid, är investeringen halvt bortkastade.
Jag ser också en tydlig trend mot att mätteknik behandlas som en strategisk fråga snarare än en underhållsfråga. Företag som förstår att kalibrering och spårbarhet är en del av produktkvaliteten, inte en kostnad vid sidan av, presterar bättre på marknader med hårda toleranskrav.
Framtiden pekar mot ökad automatisering av mätdata och direktintegration med tillverkningssystem. Det innebär att mätdata i realtid styr produktionen, inte bara dokumenterar den i efterhand. För dig som tekniker eller ingenjör är det ett skifte som kräver att du förstår både mättekniken och dataflödet runt den.
Mitt råd: börja med att kartlägga dina kritiska mätpunkter. Avgör vilka instrument som är säkerhetskritiska och sätt ett kalibreringsintervall för dem. Bygg sedan ut därifrån. Det är ett enkelt steg som ger omedelbar effekt på datakvaliteten.
— Markus
Lksab stödjer din industrimätning
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, scanology och API metrology. Det innebär att du får tillgång till ett komplett sortiment av lasertrackers och tillbehör samt Nikon laserskanners för 3D-avbildning i krävande produktionsmiljöer.
Lksab erbjuder även uppgradering och retrofit av befintlig mätutrustning, vilket gör det möjligt att förbättra mätprestanda utan att byta ut hela systemet. Teknisk support och kalibrering ingår i erbjudandet. Kontakta Lksab för en konsultation om vilken mätlösning som passar din produktion bäst.
Vanliga frågor
Vad är industrimätning?
Industrimätning är den systematiska metoden att bestämma en fysisk storhets värde med känd noggrannhet och spårbarhet till internationella referenser. Syftet är att säkra kvalitet och ge faktabaserat underlag för produktionsbeslut.
Vilka verktyg används för industrimätning i fabrik?
Vanliga verktyg är lasertrackers, laserskanners, koordinatmätmaskiner och lastceller. Valet beror på toleranskrav, objektstorlek och om mätningen sker statiskt eller under pågående produktion.
Hur ofta ska mätinstrument kalibreras?
Kalibreringsintervallet beror på instrumentets kritikalitet, driftsmiljö och historisk prestandadata. Säkerhetskritiska instrument kalibreras tätare, och ackrediterade laboratorier utfärdar kalibreringsbevis med dokumenterad spårbarhet.
Vad är mätosäkerhet och varför spelar det roll?
Mätosäkerhet anger hur tillförlitligt ett mätresultat är. Utan den informationen kan du inte avgöra om en uppmätt avvikelse är verklig eller ett fel i mätningen, vilket gör det omöjligt att fatta korrekta kvalitetsbeslut.
Kan kalibrering utföras utan produktionsstopp?
Ja. Fältkalibrering utförs på plats av certifierade tekniker utan att stoppa produktionen. Det minimerar driftstörningar och ger transparenta mätresultat i realtid direkt i produktionsmiljön.
