Mättekniska termer förklarade: en guide för yrkespersoner

20 juli
6 min läsning

En tekniker finjusterar mätutrustningen i labbet.

Mätteknik, eller metrologi, är läran om mätning av fysikaliska storheter med känd osäkerhet och spårbarhet. Fältet delas in i tre grenar: vetenskaplig metrologi, som definierar och realiserar enheter på högsta nivå; teknisk metrologi, som tillämpar metoderna i industrin; och legal metrologi, som reglerar mätning för att skydda konsumenter och miljö. I Sverige ansvarar Swedac för den legala delen. Tre begrepp är centrala för alla kvalitetssäkrade mätningar:

Spårbarhet: mätresultatet kan kopplas tillbaka till en nationell eller internationell mätnormal via en obruten kedja av kalibreringar.
Kalibrering: jämförelse mellan ett mätinstrument och en mätnormal för att fastställa visningsfel och korrektionsterm.
Mätosäkerhet: det intervall inom vilket det sanna värdet med stor sannolikhet befinner sig, uttryckt med en given statistisk säkerhet.

Utan dessa tre komponenter saknar ett mätresultat det beslutsunderlag som industri och forskning kräver.

Vad betyder de viktigaste mättekniska termerna?

Att förstå termer inom mätteknik kräver mer än att läsa en ordlista. Begreppen hänger ihop, och ett missförstånd tidigt i kedjan sprider sig till hela mätprocessen.

Noggrannhet, precision och riktighet är tre ord som ofta blandas ihop. Skillnaden mellan precision och riktighet är avgörande: riktighet beskriver hur nära det sanna värdet ett mätresultat ligger, medan precision handlar om hur reproducerbart resultatet är vid upprepade mätningar. Ett instrument kan vara precist men oriktigt, till exempel om det konsekvent visar 2 kg för mycket.

Ett par händer håller ett kugghjul och mäter det noggrant med ett skjutmått.

Mätosäkerhet är inte ett fel utan ett intervall. Enligt GUM-guiden anges mätosäkerheten med 95 % statistisk säkerhet och uttrycker spridningen av rimliga värden för mätstorheten. Ett mätresultat skrivs alltid som värde plus/minus mätosäkerhet och enhet, till exempel 5,00 m ± 0,05 m, vilket innebär att det sanna värdet med stor sannolikhet ligger mellan 4,95 m och 5,05 m.

Spårbarhet innebär att varje kalibreringssteg dokumenteras och kan kopplas tillbaka till realiseringen av en enhet. Spårbarhetskedjan är en obruten serie jämförelser mot normaler med angivna mätosäkerheter, hela vägen upp till den internationella definitionen av enheten.

Kalibrering jämför ett instrument mot en mätnormal och identifierar visningsfel och korrektionsterm. Korrektionstermen är lika med mätfelet med ombytt tecken: om en våg visar 2 kg för mycket är korrektionstermen minus 2 kg.

Kalibrering fastställer avvikelsen och dokumenterar den i ett kalibreringsprotokoll.
Verifiering bekräftar att instrumentet uppfyller ett specificerat krav, men ger inte nödvändigtvis ett numeriskt värde på avvikelsen.
Mätnormal: en referens med lägre mätosäkerhet än det instrument som kalibreras.
Mätresultat: kombinationen av mätvärde, mätosäkerhet och enhet.

Proffstips: Använd aldrig enbart termen “noggrannhet” i teknisk dokumentation utan att specificera om du menar riktighet eller precision. Feltolkningar av dessa begrepp är en vanlig källa till missförstånd vid granskning av kalibreringsprotokoll.

Vilka typer av mätfel finns och hur påverkar de resultaten?

Mätfel definieras som skillnaden mellan mätvärdet och det sanna värdet. Problemet är att det sanna värdet aldrig är exakt känt, vilket gör att mätfelet alltid är behäftat med osäkerhet. En våg som visar 80 kg när det sanna värdet är 78 kg har ett visningsfel på 2 kg.

Mätfel delas traditionellt in i två kategorier:

Systematiska fel: upprepas konsekvent och i samma riktning vid varje mätning. Orsaken kan vara ett felinställt instrument, temperaturpåverkan eller en felaktig kalibrering. Dessa fel kan ofta korrigeras med en korrektionsterm.
Slumpmässiga fel: varierar oförutsägbart från mätning till mätning och beror på faktorer som vibrationer, avläsningsosäkerhet eller elektriskt brus. De kan inte elimineras men minskas genom upprepade mätningar och statistisk analys.

Mätosäkerheten är inte ett fel i sig. Den anger det intervall inom vilket det sanna värdet sannolikt finns, och den inkluderar bidrag från både systematiska och slumpmässiga källor. Vid kvalitetskontroll är det därför viktigt att redovisa hela mätresultatet, inte bara mätvärdet. Om toleransgränsen är snävare än mätosäkerheten kan du inte avgöra om en detalj är godkänd eller underkänd utan att ta hänsyn till osäkerhetsintervallet.

Praktiska råd vid bedömning av fel i kvalitetskontroller:

Kontrollera alltid om visningsfelet är systematiskt eller slumpmässigt innan du väljer korrigeringsåtgärd.
Dokumentera mätbetingelserna, till exempel temperatur och luftfuktighet, eftersom miljöfaktorer ofta driver systematiska fel.
Jämför mätosäkerheten med toleranskravet innan du drar slutsatser om ett mätresultat.

Hur stödjer mätteknik industrins kvalitetssäkring?

Mätteknik är ryggraden i industriell kvalitetssäkring. Utan tillförlitliga mätningar saknar produktionsbeslut ett faktabaserat underlag, och risken för kostsamma felbeslut ökar. Utan spårbarhet förlorar mätdata sitt värde som beslutsunderlag, med risk för allvarliga konsekvenser i produktion.

En kvalitetsansvarig står vid en industrimaskin och går igenom dokumentation för att säkerställa att allt uppfyller kraven.

Kalibrering är det konkreta verktyget för att upprätthålla spårbarhet i industrin. Regelbunden kalibrering av produktionsutrustning säkerställer att mätdata är jämförbara över tid och mellan olika anläggningar. Det är också ett krav vid certifieringar enligt standarder som ISO 9001 och ISO/IEC 17025. Lksab erbjuder kalibrering för industrin som en del av ett komplett serviceerbjudande för tillverkande företag.

Vanliga mätinstrument och metoder i industriella sammanhang:

Koordinatmätmaskiner (KMM) för geometrisk kontroll av komplexa detaljer.
Lasertrackers för storskalig mätning med hög noggrannhet, till exempel inom flyg- och fordonsindustrin.
3D-skannrar för snabb ytavbildning och jämförelse mot CAD-modeller.
Multimetrar och oscilloskop för elektriska mätningar.
Givare för temperatur, tryck och flöde i processindustrin.

Utbildad personal och korrekt dokumentation är lika viktiga som instrumenten. Ett kalibreringsprotokoll som inte är fullständigt, eller en tekniker som inte förstår mätosäkerhetens innebörd, undergräver hela kvalitetssystemet. Spårbarhetskedjan måste dokumenteras och visas upp vid revision för att mätdata ska vara juridiskt och tekniskt försvarbara.

Hur förändrar digitalisering och Industri 4.0 mättekniken?

Digitalisering förändrar mättekniken i grunden. Moderna mätsystem bygger på A/D-omvandlare som konverterar analoga signaler till digitala värden, och förståelsen för hur upplösning och samplingsfrekvens påverkar mätresultatet är lika grundläggande som klassiska kalibreringsprinciper. A/D-omvandlare med högre bitdjup ger fler steg, vilket ökar upplösningen i temperaturmätningar, från grov till mycket fin gradation.

Industri 4.0 innebär att mätsystem kopplas upp och delar data i realtid. Sensorer och dataloggers kommunicerar direkt med produktionssystem, och avvikelser kan flaggas automatiskt utan manuell avläsning. Det ställer nya krav på förståelse för sensorers tillförlitlighet och hur korsvalidering av mätvärden fungerar i uppkopplade system.

Realtidsmätning minskar ledtiden från avvikelse till korrigerande åtgärd.
IoT-baserade mätsystem kräver att mättekniker förstår nätverkskommunikation och datasäkerhet, inte bara instrumenthantering.
Automatiserade kalibreringsrutiner minskar risken för mänskliga fel men kräver väldefinierade gränsvärden och larmgränser.

Behovet av kontinuerlig kompetensutveckling är tydligt. Den mätteknikern som bara behärskar analoga instrument riskerar att bli omsprungen av system som kräver förståelse för digitala signaler, dataanalys och uppkopplad infrastruktur.

Varför är SI-enheter grunden för all mätteknik?

SI-systemet, Internationella måttenhetssystemet, är det gemensamma språk som gör mätresultat jämförbara över landsgränser och branscher. Utan standardiserade enheter saknar ett mätresultat universell tolkning. Metersystemet introducerades under franska revolutionen, och 1 meter definieras numera som det avstånd ljus färdas i vakuum under 1/299 792 458 sekund, en definition som är oberoende av fysiska artefakter.

SI-systemets sju basenheter, meter, kilogram, sekund, ampere, kelvin, mol och kandela, täcker de flesta mätbehov inom industri och forskning. Alla härledda enheter byggs upp från dessa. I praktiken innebär spårbarheten att varje kalibrering i en industriell miljö ytterst kan kopplas tillbaka till realiseringen av en SI-enhet, vilket är vad som ger mätdata dess juridiska och tekniska tyngd.

Standarden SS 4435114 från Svenska institutet för standarder, SIS, specificerar terminologi för elektrisk mätteknik och är ett exempel på hur SI-systemet omsätts i branschspecifika krav. Att arbeta enligt erkända standarder är inte bara god praxis, det är ofta ett kontraktuellt krav i leverantörskedjor inom flyg-, fordons- och medicinteknikindustrin.

Vilka mätmetoder används inom olika branscher?

Mätmetoderna varierar kraftigt beroende på vad som ska mätas och vilken noggrannhet som krävs. Inom fordonsindustrin är koordinatmätning med KMM eller lasertrackers standard för geometrisk kontroll av karossdelar och motorkomponenter. Flygindustrin ställer ännu högre krav och använder ofta laserbaserade system för storskalig mätning av flygplanskroppar.

Processindustrin, till exempel kemi och livsmedel, mäter primärt temperatur, tryck, flöde och nivå med givare som är integrerade i styrsystem. Här är kontinuerlig mätning och larmhantering viktigare än enstaka geometriska kontroller. Lksab erbjuder bland annat laserskannrar från Nikon för industriella tillämpningar där snabb ytavbildning krävs.

Inom bygg och anläggning används geodetiska metoder som GNSS-mätning och fotogrammetri för positionsbestämning och volymberäkning. Mätosäkerheten uttrycks då ofta som lägesosäkerhet i plan eller höjd. Gemensamt för alla branscher är att mätmetoden måste väljas utifrån det specifika mätproblemet, tillgänglig utrustning och det noggrannhetskrav som toleransen ställer.

Proffstips: Välj alltid mätmetod utifrån toleranskravet, inte utifrån vilken utrustning som råkar finnas tillgänglig. En metod med för hög mätosäkerhet i förhållande till toleransen ger ett mätresultat du inte kan lita på.

Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology och API Metrology och erbjuder ett komplett sortiment av mätinstrument för industriella tillämpningar. Från KSCAN X för avancerad 3D-skanning till lasertrackers för storskalig mätning, finns lösningar för hela tillverkningskedjan.

Viktiga insikter

Mättekniska begrepp som spårbarhet, mätosäkerhet och kalibrering är inte fristående definitioner utan sammanlänkade krav som tillsammans avgör om ett mätresultat är tillförlitligt och juridiskt försvarbart.

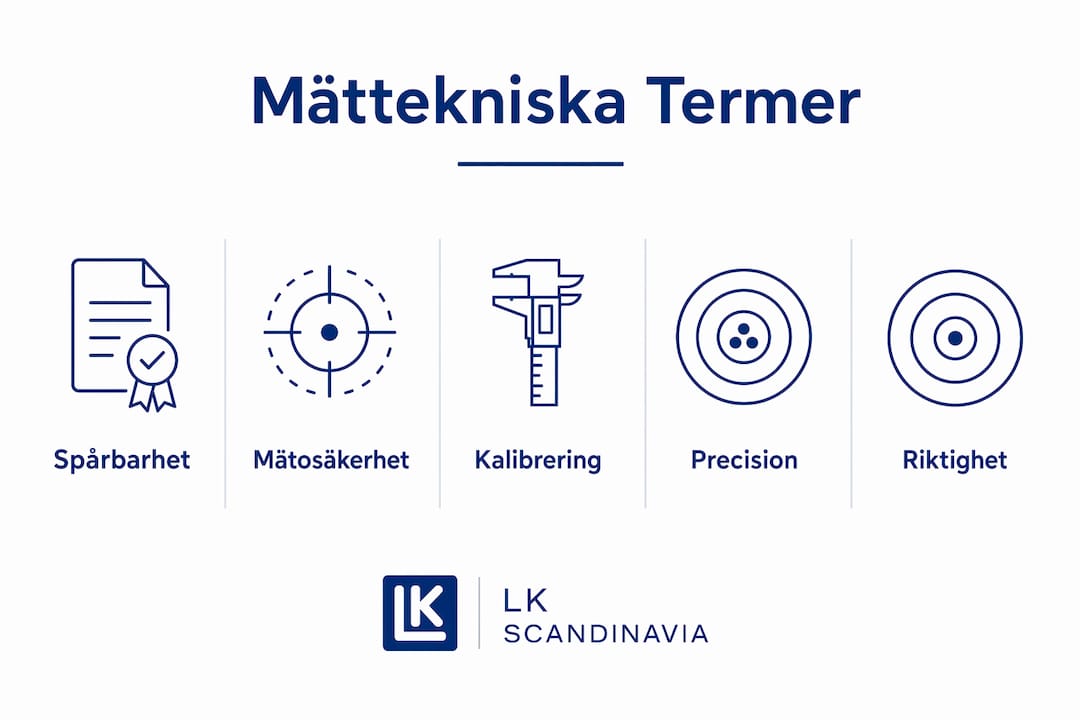

En grafisk översikt som visar mättekniska begrepp i en tydlig hierarkisk struktur

Punkt	Detaljer
Mätosäkerhet är ett intervall	Anges med 95 % statistisk säkerhet enligt GUM och uttrycker spridningen av rimliga värden, inte ett fel.
Spårbarhet kräver dokumentation	Spårbarhetskedjan måste visas upp vid revision för att mätdata ska vara tekniskt och juridiskt giltiga.
Precision och riktighet skiljer sig åt	Precision mäter reproducerbarhet; riktighet mäter hur nära det sanna värdet resultatet ligger.
Kalibrering och verifiering är olika	Kalibrering fastställer avvikelsen numeriskt; verifiering bekräftar att ett krav uppfylls utan att kvantifiera avvikelsen.
Digitalisering kräver ny kompetens	Förståelse för A/D-omvandling och realtidsmätsystem är i dag lika grundläggande som klassiska mätmetoder.
