Kort sagt:
Specialiserade lagergångskit täcker diametrar mellan 80 och 1600 millimeter och är anpassade för krävande mätningar av lagersäten. De innehåller komponenter som rotationsenheter för icke-magnetiska material och lågprofilsfixturer för delikata montage, vilket generella kit ofta saknar. För noggranna mätningar under 0,02 millimeter krävs ett specialkit, medan enklare krav möts med standardutrustning.
För professionell lagergångsmätning är svaret tydligt: välj ett specialiserat lagergångskit som täcker diameterområdet ø 80–1600 mm. Det ger dig rätt komponenter direkt ur väskan, magnetfötter för ståldetaljer, rotationsenheter för icke-magnetiska material och lågprofilsfixturer som passar i trånga lagersäten. Generella CMM-kit löser många uppgifter, men för bore-mätningar med krav på repeterbarhet under ett par hundradels millimeter räcker de sällan till. Lksab erbjuder försäljning, uthyrning och kalibrering av fixturkit anpassade för just den här typen av mätning. Kontakta Lksab direkt för en teknisk genomgång och offert.
Innehållsförteckning

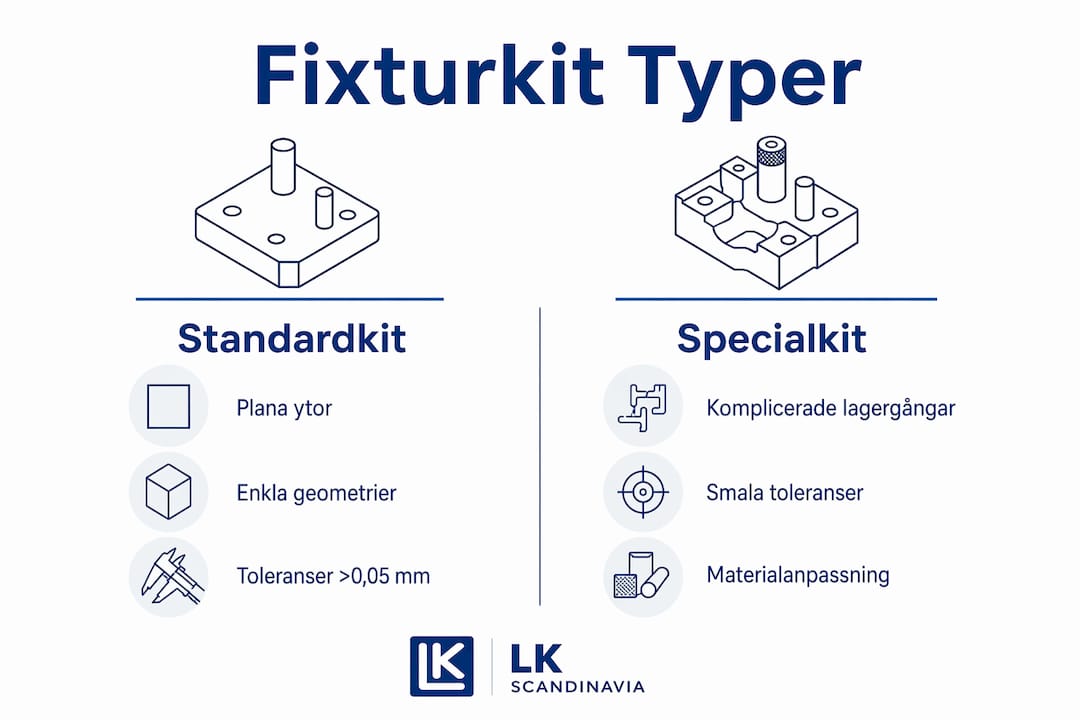

Vilka typer av fixturkit finns, och när behöver du ett specialkit?
Fixturkit för industriell mätning delas grovt in i två familjer: generella CMM-kit och specialiserade lagergångskit.
Generella CMM-kit innehåller standoffs i aluminium, grundplattor, magneter, V-stöd och adaptiva fästen. Ett typiskt kit kan innehålla över hundra delar och passar för en bred mängd arbetsstycken. De är kostnadseffektiva när toleranskraven är måttliga och geometrin inte ställer extrema krav på upprepningsbar positionering.
Lagergångsspecialkit är konstruerade för ett smalare men krävande användningsområde: mätning av lagersäten, borrade hål och cylindriska geometrier med snäva toleranser. Här är de viktigaste skillnaderna:
Täcker diameterområden såsom ø 80–500 mm för mer kompakta lager och ø 300–1600 mm för industrilager och turbinkomponenter
Levereras i separata fullbore- och halfbore-uppsättningar beroende på åtkomlighet
Inkluderar rotationsenheter för icke-magnetiska material, vilket ett generellt kit sällan har
Är optimerade för kompatibilitet med CMM, lasertrackers och bärbara mätarmar
Ett standardkit räcker när du mäter plana ytor, enkla geometrier eller arbetar med toleranser över 0,05 mm. Behöver du däremot dokumentera lagerspel, rundhet eller koaxialitet i ett lagersäte med tolerans under 0,02 mm är ett specialkit nödvändigt.
Vad ingår i ett fixturkit och vad gör varje del?
Innehållet varierar mellan leverantörer, men ett komplett lagergångskit innehåller typiskt följande komponenter:
Komponent | Funktion |
Magnetfötter | Fäster fixturen mot magnetiska ståldetaljer utan borrning eller klämning |
Lågprofilsfixturer | Passar i trånga lagersäten där standardfixturer inte ryms |
Rotationsenheter | Håller och roterar icke-magnetiska detaljer (aluminium, titan, komposit) under mätning |
Mottagarfixturer för bore | Centrerar mätproben i hålets axel för repeterbar positionering |
Armsatser för XY-bord | Möjliggör förflyttning i två axlar utan att rubba fixturens referensläge |
Stag och stänger | Justerbara förlängningar för att nå djupa eller svårtillgängliga mätpunkter |
Monteringsplatta | Gemensam referensyta för hela uppställningen; standardformat ger stabil och dokumenterbar bas |
Förvaringsväska med fack | Skyddar komponenterna under transport och minskar installationstiden i fält |
Skillnaden mellan fullbore- och halfbore-uppsättningar handlar om åtkomlighet. Fullbore används när du kan föra in fixturen axiellt i hålet. Halfbore-varianten är konstruerad för situationer där bara halva lagersätet är åtkomligt, exempelvis vid monterade lager i maskiner som inte kan demonteras helt. De delar som skiljer dem åt är framför allt mottagarfixturerna och stödarmarna.
Hur väljer du rätt fixturkit för dina mätbehov?
Börja med att svara på fyra frågor innan du skickar en offertförfrågan.
Kontrollpunkter för kravspecifikationen:
Diameter och geometri: Vilket diameterområde ska täckas? Behövs fullbore eller halfbore?
Material: Är arbetsstycket magnetiskt (stål) eller icke-magnetiskt (aluminium, titan, komposit)? Det styr om du behöver rotationsenheter eller om magnetfötter räcker
Toleranskrav: Vilken repeterbarhet krävs? Under 0,01 mm ställer höga krav på fixturplattans planhet och komponentkvalitet
Mätsystem: Vilket system ska användas, CMM, bärbar mätarm eller lasertracker? Kontrollera att fixturkit och mätsystem har kompatibla fästgränssnitt
Praktiska kriterier vid val av leverantör:
Paketet ska innehålla förvaringsväska med organiserade fack, inte bara lösa delar
Kontrollera att XY-bord ingår eller finns som tillbehör om du behöver förflyttning under mätning
Fråga efter reservdelstillgänglighet och leveranstid för slitdelar
Kräv dokumenterad spårbarhet och kalibreringsprotokoll vid leverans
Kostnadsfaktorer att räkna med:
Priset drivs av antal specialfixturer, materialval (aluminium kontra speciallegeringar), grad av kundanpassning och hur omfattande kalibreringsdokumentationen ska vara. Ett standardlagergångskit kostar betydligt mindre än ett kundanpassat kit för en specifik turbinkomponent. Räkna alltid in serviceavtal i totalkalkylen.
Proffstips: Klargör materialmagnetism redan i kravspecen. Det är den enskilda faktorn som snabbast avgör om du behöver rotationsenheter eller om magnetfötter räcker, och det påverkar både pris och leveranstid.

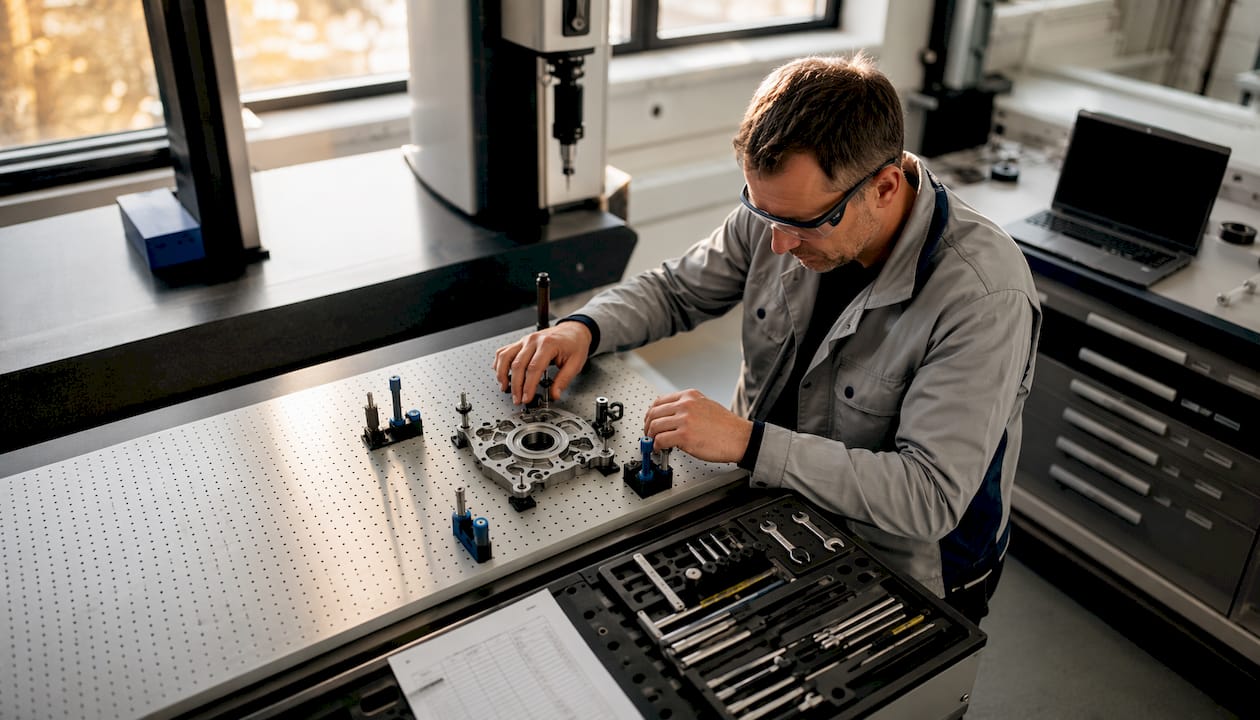

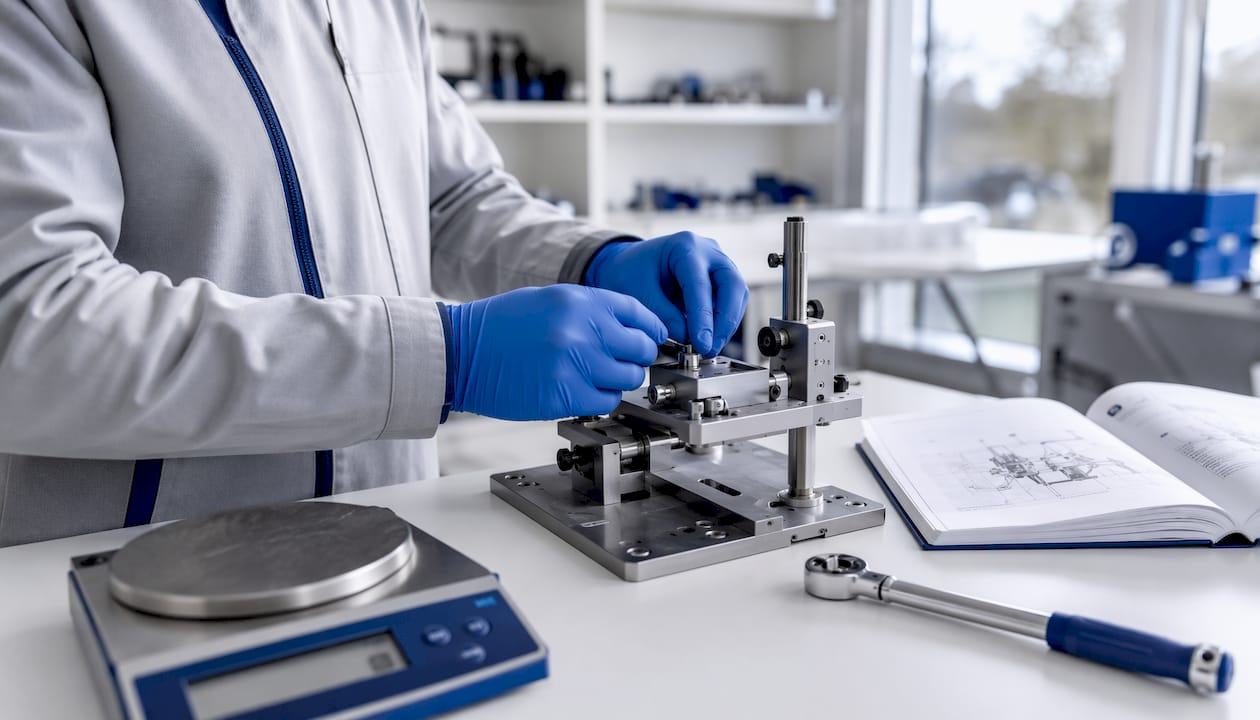

Hur monterar du ett fixturkit för lagergångsmätning steg för steg?
En välgjord uppställning tar en kort stund och sparar timmar av omtagningar. Följ den här sekvensen:
Förbered monteringsplattan. Rengör ytan från spån och olja. Kontrollera att plattan ligger stabilt och inte vickar. Dokumentera referensläget med ett foto eller en skiss.
Positionera mottagarfixturen. Placera bore-fixturen centrerat i lagersätet. Kontrollera att kontaktpunkterna berör lagersätets yta jämnt runt om.
Fäst magnetfötter eller rotationsenhet. Magnetiska detaljer: applicera magnetfötterna med jämnt tryck mot en ren yta. Icke-magnetiska detaljer: montera rotationsenheten och kontrollera att låsmekanismen är helt aktiverad innan du fortsätter.
Montera stag och förlängningar. Dra åt i rätt sekvens, inifrån och ut, för att undvika att tidigare fixerade delar förskjuts.
Anslut XY-bordet om det används. Kontrollera att alla axlar rör sig fritt och att låsen håller i önskat läge.
Verifiera uppställningens repeterbarhet. Mät en referenspunkt tre gånger utan att rubba uppställningen. Avvikelse över 0,005 mm indikerar att något sitter löst eller att kontaktpunkterna är felaktiga.
Vanliga fallgropar att undvika:
Magnetfötter placerade på ojämna eller oljiga ytor ger falsk stabilitet som syns först när mätserien är klar
Felaktig kontaktpunkt för lasersändaren mot bore-fixturen introducerar systematiska fel som är svåra att spåra i efterhand
Att hoppa över dokumentationen av fixturkonfigurationen gör det omöjligt att reproducera uppställningen vid nästa mätomgång
För djupare vägledning om fixturering med hög repeterbarhet finns en praktisk arbetsinstruktion som täcker verifieringsprocedurer i detalj.
Hur ofta behöver du serva och kalibrera fixturkit?
Fixturkomponenter slits och kan deformeras vid felaktig hantering. God metrologisk praxis innebär att kritiska komponenter, framför allt mottagarfixturer, bore-fixturer och monteringsplattor, kontrolleras regelbundet.
Ett komplett servicepaket bör innehålla funktionstest av alla rörliga delar, geometrikontroll av fixturplattans planhet, kalibrering mot spårbar referens och skriftlig dokumentation. Utan den dokumentationen kan du inte visa spårbarhet i en revision eller vid en kundaudit.
Kundanpassad fixturtillverkning är motiverad när standardgeometrier inte passar, när toleranskraven är extremt snäva, eller när fixturen ska integreras i ett automatiserat mätflöde. Processen börjar med en teknisk kravinsamling, följt av konstruktionsförslag, prototyp och godkännandeprovning innan serieanvändning. Lksab hanterar hela den kedjan, från kravspec till kalibrerat och dokumenterat kit.
Proffstips: Inkludera alltid ett serviceavtal i beställningsdialogen. Det minskar risken för oplanerade driftstopp och säkerställer att reservdelar finns tillgängliga när du behöver dem.
Markus praktiska råd för bättre mätresultat i fält
Erfarenheten från verkstadsgolvet visar att de flesta mätfel inte beror på dålig utrustning, utan på bristfälliga rutiner. Några justeringar som ger stor effekt:
Standardisera dessa procedursteg i era arbetsinstruktioner:
Definiera en fast referenspunkt på monteringsplattan och dokumentera den i varje mätprotokoll
Ange magnetplaceringen med koordinater eller en enkel skiss, inte bara “ungefär här”
Kör alltid tre kontrollmätningar på en känd referens innan formell mätning påbörjas
Notera omgivningstemperaturen, termisk expansion påverkar resultaten mer än de flesta räknar med
En sak som aldrig är acceptabel i fält: att improvisera fästpunkter för att spara tid. Det kompromissar spårbarheten och gör det omöjligt att avgöra om ett avvikande resultat beror på mätfel eller fixturfel. Läs mer om noggrannhet vid industriella mätningar för fler konkreta metoder.
Viktiga insikter
Rätt fixturkit för lagergångsmätning kombinerar korrekt diameterintervall, materialkompatibilitet och en leverantör som kan stödja hela kedjan från leverans till kalibrering.
Punkt | Detaljer |
Välj rätt diameterintervall | Lagergångskit finns i satser som täcker intervallen ø 80–500 mm och ø 300–1600 mm; matcha mot dina faktiska arbetsstycken. |
Kontrollera materialkompatibilitet | Icke-magnetiska detaljer kräver rotationsenheter, inte bara magnetfötter. |
Kräv dokumenterad spårbarhet | Kalibreringsprotokoll vid leverans är ett minimikrav för revisioner och kundauditer. |
Standardisera fixturkonfigurationen | Dokumentera fästsekvens och referenspunkter i varje mätprotokoll för repeterbarhet. |
Lksab som kontaktpunkt | Lksab erbjuder försäljning, uthyrning, kalibrering och kundanpassad fixturtillverkning i Sverige. |
Varför rätt fixturval påverkar mer än bara mätresultatet
Det finns en tendens i branschen att behandla fixturkit som en perifer kostnad, något man köper billigast möjligt och byter ut när det går sönder. Det synsättet är dyrt i längden.
En felaktig fixturuppställning introducerar systematiska fel som inte syns förrän kassationsgraden stiger eller en kund reklamerar. I svensk verkstadsindustri, där leveranssäkerhet och spårbarhet i leveranskedjan är affärskritiska, är det inte ett acceptabelt risktagande. Valet av fixturkit påverkar direkt fabrikens mätstrategi: ett kit utan dokumenterad kalibrering kan inte användas som underlag i en ISO-revision, och ett kit utan reservdelstillgänglighet skapar sårbarhet i produktionen.
Det som ofta underskattas är värdet av lokalt stöd. Att ha en leverantör som Lksab i Sverige, med kompetens att hantera hela kedjan från teknisk rådgivning till kalibrering och kundanpassning, förkortar ledtiderna och minskar risken för att mätprojekt stannar upp på grund av utrustningsproblem. Det är inte en mjuk fördel, det är en konkret kostnadsbesparing när produktionen inte kan vänta.
Lksab hjälper dig välja, köpa och underhålla rätt fixturkit
Lksab är den svenska kontaktpunkten för professionella fixturkit inom precisionsmätning. Till skillnad från att köpa ett generellt kit från en näthandlare och hoppas att det passar, får du här en teknisk kravinsamling som säkerställer att komponenter, diameterintervall och kompatibilitet med ditt befintliga mätsystem stämmer redan från start.
Tjänsteutbudet täcker försäljning och uthyrning av standardkit och specialkit, kundanpassad fixturtillverkning för komplexa geometrier, samt kalibrering och servicepaket med dokumenterad spårbarhet. Lksab är generalagent för Nikon Metrology, LK Metrology och API metrology, vilket innebär att fixturkit kan paketeras ihop med lasertrackers och tillbehör eller 3D-skannrar som en komplett mätlösning. Leveranstiden för standardkit är kortare än för kundanpassade lösningar; kontakta Lksab för aktuell tidsuppskattning baserat på dina specifika krav. Boka en teknisk genomgång eller begär offert direkt via lksab.xyz.
