Vad är toleransmätning? En guide för tekniker
- 21 juli
- 5 min läsning
Toleransmätning innebär att du verifierar att en komponents faktiska mått, form eller position håller sig inom de gränser som ritningen anger. Det handlar inte om att mäta ett mått och jämföra det med ett idealvärde, utan om att kontrollera att avvikelsen från det nominella måttet är acceptabel. En axel med nominellt mått 50,00 mm kan till exempel tillåtas variera inom små gränser, samtidigt som det är viktigt att kontrollera att den håller sig inom acceptabla toleranser. Utan den kontrollen vet du aldrig om detaljen faktiskt passar i sin sammansättning.
Några grundläggande begrepp att ha klara för sig:
Nominellt mått: det målvärde konstruktören angett på ritningen
Övre gränsmått: det största tillåtna måttet
Nedre gränsmått: det minsta tillåtna måttet
Symmetrisk tolerans: anges som ±0,02 mm, lika stor avvikelse åt båda håll
Asymmetrisk tolerans: anges med separata övre och nedre gränser, till exempel 50,00 +0,01/-0,03 mm
Toleransvidd: skillnaden mellan övre och nedre gränsmått
Toleransmätning är avgörande för att delar ska passa ihop och fungera korrekt. En för stor avvikelse kan ge glapp i en passning, en för liten kan göra montering omöjlig.
Hur utför du toleransmätning i praktiken?

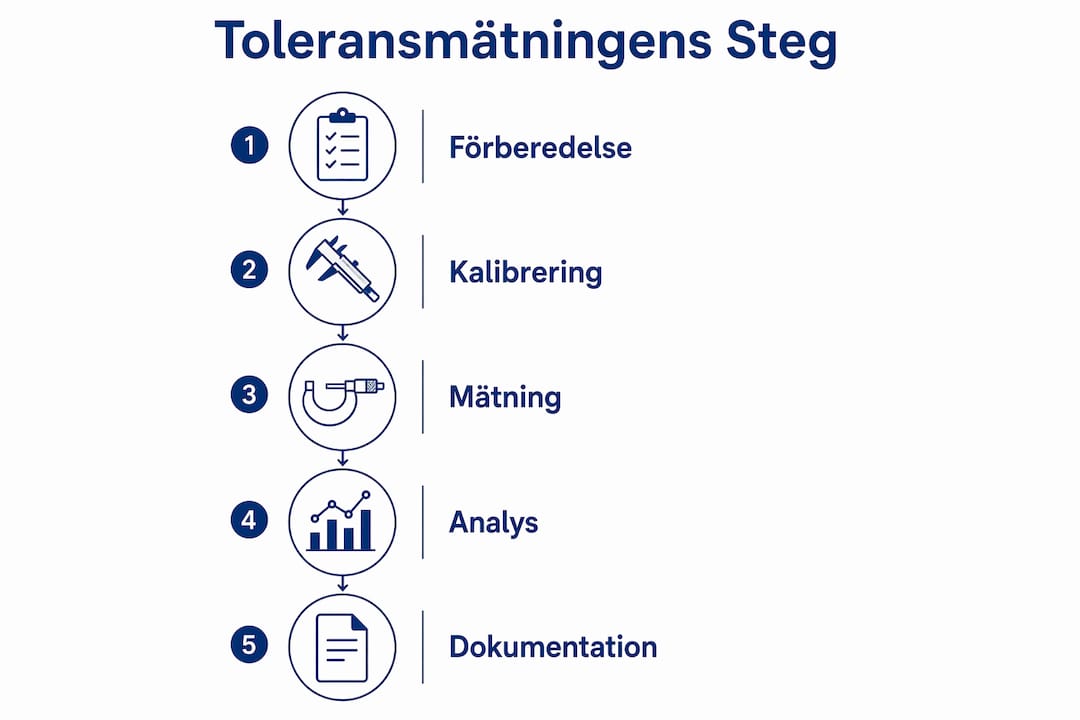

Mätprocessen följer tre steg: mätning, beräkning och utvärdering mot toleransgränserna. Vilket instrument du väljer beror helt på hur snäv toleransen är.
De vanligaste mätinstrumenten i verkstaden:
Skjutmått: lämpligt för toleranser ner till ungefär 0,05 mm, snabbt och praktiskt för de flesta vardagsmätningar
Mikrometer: ger noggrannhet på 0,001 mm och används när toleransen kräver det
Mätklocka: mäter avvikelser relativt en referensyta, vanlig för rundhet och planhet
Höjdmätare: kontrollerar höjdmått och planhet mot ett referensplan

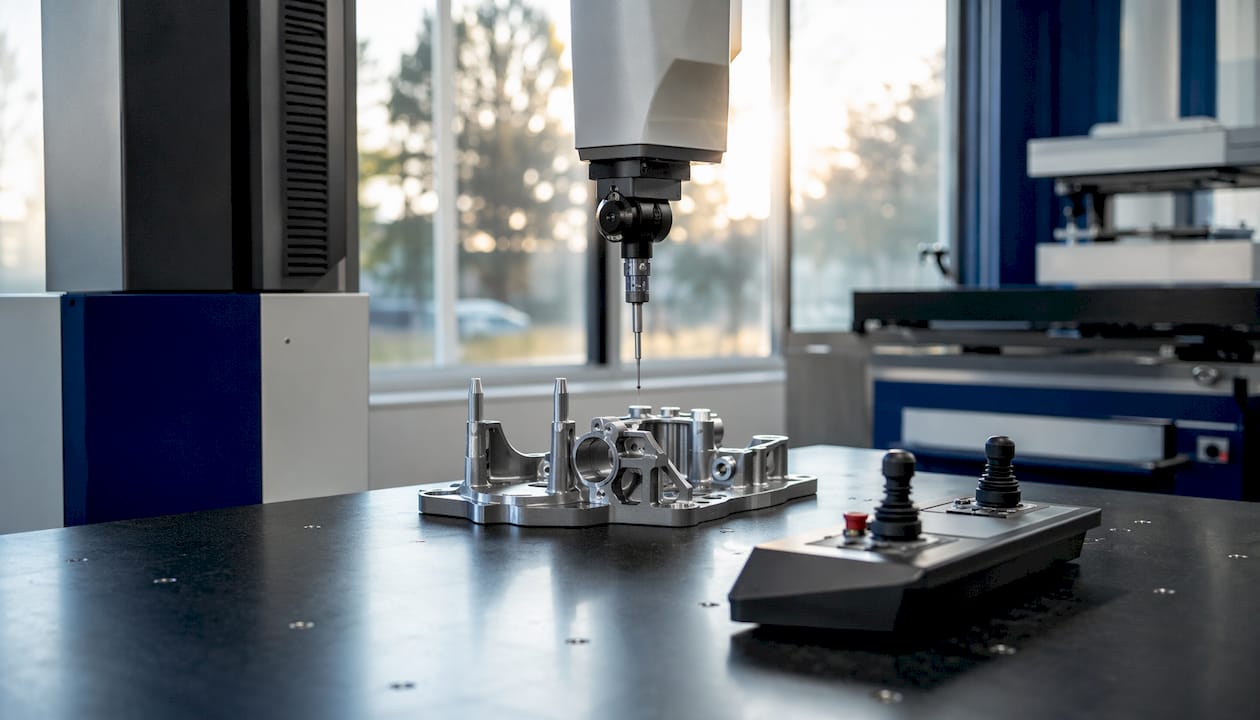

Koordinatmätmaskin (CMM): mäter komplexa geometrier i tre dimensioner med hög repeterbarhet
När toleransen understiger 0,01 mm räcker inte handhållna instrument. Då krävs en koordinatmätmaskin eller laserskanning för tillförlitliga resultat. Kalibrering av mätdon är inte valfritt: ett okalibrerat instrument ger mätvärden du inte kan lita på, och hela kvalitetssäkringen faller.
Proffstips: Kontrollera alltid att mätdonet är kalibrerat och att detaljens temperatur är stabiliserad till 20 °C innan du mäter. Temperaturskillnader påverkar mätresultatet, särskilt vid snäva toleranser.
Praktiska tillämpningar finns överallt i tillverkningsindustrin: kontroll av axeldiametrar i motorblock, verifiering av hålpositioner i flygplansramar och mätning av fogbredder i precisionsväxlar. Gemensamt för alla är att mätresultatet alltid utvärderas mot toleransgränserna, inte mot det nominella måttet ensamt.
Vad säger standarden SS-ISO 2768?
SS-ISO 2768 är den svenska versionen av den internationella standarden för generella linjära toleranser. Den används när ritningen inte anger en specifik tolerans för varje enskilt mått, vilket annars skulle göra ritningen svårläst och onödigt komplex.
Standarden delar in toleranserna i fyra klasser:
f (fin): för mått som kräver hög noggrannhet
m (medel): den vanligaste klassen i allmän verkstadsproduktion
c (grov): för mått med lägre krav på precision
v (mycket grov): används sällan, för mått där stora avvikelser är acceptabla
Klass m tillåter till exempel en avvikelse som är liten för mindre mått och större för större mått. En ritning märkt “ISO 2768-m” innebär att alla omärkta mått följer medelnoggrannhetsklassen. Det förenklar ritningsläsningen och minskar risken för feltolkningar i produktionen.
Standardisering lönar sig ekonomiskt. Utan en gemensam referens tvingas varje verkstad tolka toleranser individuellt, vilket ökar risken för monteringsfel och omarbetning. SS-ISO 2768 ger ett gemensamt språk mellan konstruktör, tillverkare och kontrollant, vilket är grunden för effektiv kvalitetssäkring i serieproduktion.
Vad är GD&T och hur kompletterar det dimensionstoleranser?
Dimensionstoleranser anger hur mycket ett mått får avvika. Men ett mått kan vara korrekt och detaljen ändå vara oanvändbar, om axeln är böjd, om ett hål sitter på fel ställe eller om en yta lutar. Det är precis det problemet som GD&T löser.
GD&T (Geometrical Dimensioning and Tolerancing) är ett standardiserat system för att specificera och kontrollera geometriska egenskaper hos tillverkade delar. Det täcker fyra huvudområden:
Form: rakhet, planhet, rundhet och cylindricitet
Orientering: parallellitet, vinkelräthet och lutning
Placering: position och koncentricitet
Rundgång: cirkulär och total rundgång
Skillnaden mot vanliga dimensionstoleranser är att GD&T kopplar toleransen till en referensyta, ett så kallat datum. Det gör det möjligt att ange exakt var ett hål ska sitta i förhållande till en specifik yta, inte bara hur stort det ska vara. Utvärderingen sker i faser: mätning, beräkning av referenselement och slutlig utvärdering mot toleranszonen.
På ritningen kommuniceras GD&T via funktionskontrollramar med standardiserade symboler, till exempel ⌖ för position och ⏥ för planhet. Dessa symboler tolkas likadant oavsett vilket land tillverkningen sker i, vilket är en stor fördel i globala leverantörskedjor.
För att mäta GD&T-toleranser räcker sällan ett skjutmått. En koordinatmätmaskin eller ett laserskanningssystem ger den tredimensionella data som krävs för att beräkna referenselement och utvärdera toleranszoner korrekt. Lksab erbjuder bland annat 3D-skannrar och laserskannrar som är anpassade för just den typen av avancerad geometrisk kontroll.
Vad säger industrin om rätt val av toleranser och mätmetoder?
Toleransmätning är en balansakt. Onödigt snäva toleranser driver upp tillverkningskostnader, kräver dyrare maskiner och kan tvinga fram byte av leverantör. För grova toleranser riskerar funktionen. Det gäller att kräva det som faktiskt behövs, varken mer eller mindre.
En tumregel i industrin: toleransen ska vara mätbar med den utrustning som finns tillgänglig. Inspektionsmetoderna måste kunna verifiera toleransen lika noggrant som tillverkningen kan skapa den. Det låter självklart, men i praktiken händer det att konstruktörer anger toleranser som verkstaden inte kan kontrollera med befintlig utrustning, vilket gör kvalitetssäkringen meningslös.
Några praktiska råd från industrin:
Sätt snäva toleranser bara där funktionen faktiskt kräver det, inte som en säkerhetsmarginal
Kontrollera att bearbetningskapaciteten och inspektionsutrustningen matchar varandra
Välj mätmetod utifrån toleransens storlek, inte utifrån vad som råkar finnas i verkstaden
Dokumentera mätresultat systematiskt för att kunna spåra avvikelsemönster över tid
Anpassningen mellan bearbetning och inspektion är särskilt viktig i serieproduktion. Om en maskin konsekvent producerar detaljer i den övre delen av toleransintervallet är det värdefull information, men bara om mätdata faktiskt samlas in och analyseras. Industriella kontrollsystem som stödjer systematisk toleranskontroll i produktion gör den typen av analys möjlig.
Proffstips: Använd mätdata från produktionen aktivt. En detalj som mäter 49,99 mm när toleransen är 49,97–50,01 mm är godkänd, men om tio detaljer i rad mäter 49,99 mm är det ett tecken på att processen driftar mot gränsen.
Rätt toleransval kräver förståelse för hela kedjan: konstruktionens funktionskrav, maskinens kapacitet och inspektionsutrustningens noggrannhet. Lksab erbjuder noggranna mätmaskiner och teknisk support för att säkerställa att din inspektion håller samma nivå som din tillverkning.
Viktiga insikter
Toleransmätning kräver rätt instrument, rätt standard och rätt toleransval för att säkerställa att tillverkade delar fungerar och kan kontrolleras på ett tillförlitligt sätt.
Punkt | Detaljer |
Definition av toleransmätning | Verifiering att ett mått, en form eller position håller sig inom ritningens övre och nedre gränsmått. |
SS-ISO 2768 förenklar ritningar | Standarden ger fyra toleransklasser (f, m, c, v) för mått utan specifik toleransangivelse. |
GD&T kompletterar måttoleranser | Geometrisk toleranssättning kontrollerar form, orientering och placering, inte bara linjära mått. |
Mätmetod måste matcha toleransen | Toleranser under 0,01 mm kräver koordinatmätmaskin eller laserskanning, inte handhållna instrument. |
Snäva toleranser kostar mer | Onödigt hårda toleranskrav höjer tillverknings- och inspektionskostnader utan att förbättra funktionen. |
