Så utför du industrimätning: guide för tekniker
- 31 juli
- 10 min läsning

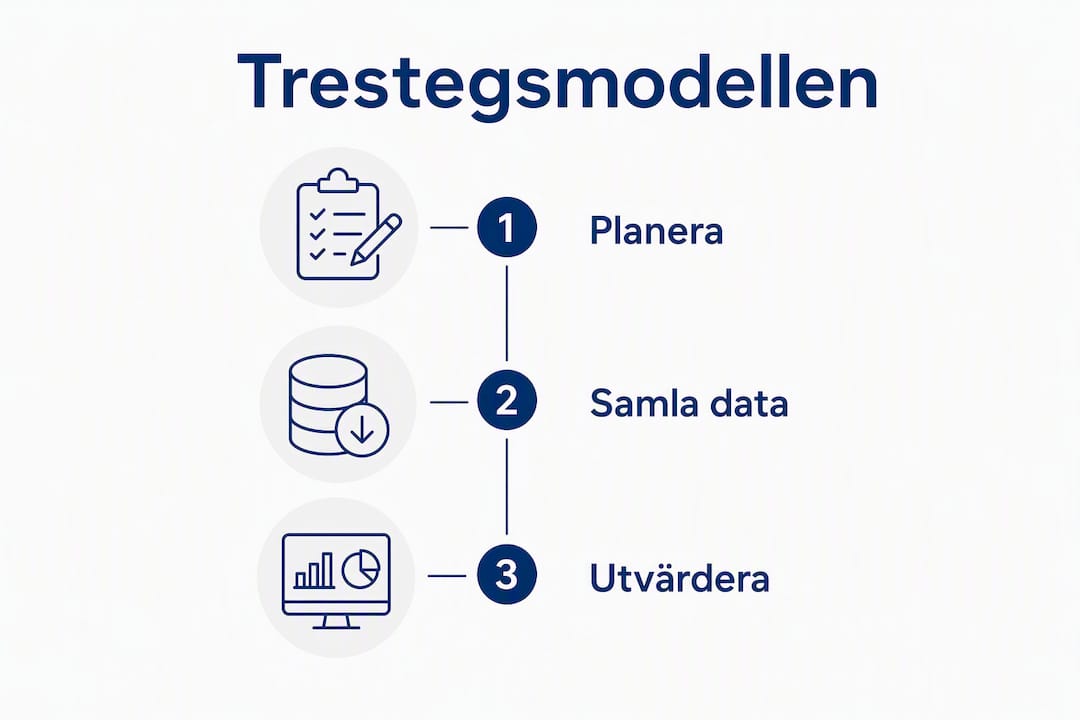

Industrimätning utförs i tre steg: planera, samla data och utvärdera. Det är den grundläggande arbetsmodellen oavsett om du mäter rörledningar i en processindustri, kontrollerar fixturmått i en verkstad eller dokumenterar en anläggning som as-built. Modellen stöds av Jernkontorets energihandbok och speglar hur ISO-principer för mätosäkerhet tillämpas i praktiken.
Tre saker avgör om mätningen lyckas:
Rätt utrustning för uppgiften: laserskanner för stora volymer och as-built-dokumentation, lasertracker för högprecisionspositionering, 3D-mätarm för detaljmätning i verkstadsmiljö.
Spårbar kalibrering: varje instrument måste ha ett giltigt kalibreringsintyg med spårbarhet till ett ackrediterat laboratorium.
Systematisk dokumentation: fältlogg, mätprotokoll och kalibreringsintyg ska följa leveransen hela vägen till kunden.
Lksab (LK Scandinavia) är generalagent i Sverige för Nikon Metrology, Scanology och API Metrology och täcker hela kedjan från utrustning till kalibrering och fältmätning. Den här guiden ger dig en komplett arbetsrutin att följa från planering till färdig rapport.
Innehållsförteckning
Hur planerar, utför och utvärderar du ett mätprojekt?
Ett välstrukturerat mätprojekt sparar tid och undviker kostsamma ommätningar. Trestegsmodellen ger en tydlig mall oavsett projektets storlek.
Fas 1: Planering
Börja med att definiera syftet. Vad ska mätningen bevisa eller dokumentera? Svaret styr val av metod, noggrannhetskrav och vilka mätpunkter som är kritiska. Identifiera tidigt de punkter som påverkar kvalitet, ekonomi eller säkerhet mest — mät inte allt, mät det som faktiskt spelar roll.
Fastställ acceptabel mätosäkerhet och toleransklass för uppdraget.
Kartlägg logistiska begränsningar: tillgänglighet, driftstopp, säkerhetszoner och tillstånd.
Kontrollera att all utrustning har giltiga kalibreringsintyg innan mobilisering.
Definiera leverabelformat: punktmoln, CAD-modell, BIM/IFC-fil eller mätprotokoll.
Koordinera med produktion och underhåll om tidsfönster och eventuella störningar.
Fas 2: Utförande
Fältarbetet börjar med en installationskontroll. Montera givare och instrument enligt gällande placeringsregler (mer om det i checklistan nedan), verifiera referenspunkter och starta datainsamlingen metodiskt.
Kontrollera kalibreringsstatus och batterinivå på all utrustning.
Etablera referenspunkter och kontrollera att koordinatsystemet stämmer.
Genomför mätningen enligt plan; notera avvikelser i fältloggen direkt.
Ta redundanta mätpunkter vid kritiska positioner för att möjliggöra jämförelsemätning.
Tidsstämpla varje mätsekvens och fotografera installationen.
Fas 3: Utvärdering
Bearbeta rådata snarast efter fältarbetet medan minnet av installationsförhållandena är färskt. Beräkna mätosäkerheten, jämför mot toleranskraven och dokumentera resultaten i ett mätprotokoll. Om avvikelser överstiger acceptansgränsen: besluta om korrigerande åtgärd eller ommätning innan fältteamet lämnar platsen.
Beslutspunkter att hålla koll på: avsluta fältarbete först när datakvaliteten är verifierad, och schemalägg uppföljande kalibrering om instrumentet utsatts för stötar, extremtemperaturer eller ovanligt lång driftstid.
Vilka metoder och verktyg passar din mätuppgift?
Valet av teknik beror på tre faktorer: krävd noggrannhet, mätvolymens storlek och vilket format leverabeln ska ha. Här är en översikt.
Laserskanner passar bäst för stora anläggningar, as-built-dokumentation och situationer där du behöver täcka mycket yta snabbt. Utrustningen genererar täta punktmoln som kontrollerar maskiners exakta placering i komplexa anläggningar. Nikon Metrology och Scanology erbjuder skannrar i olika noggrannhetsklasser för både inomhus- och utomhusmiljö.

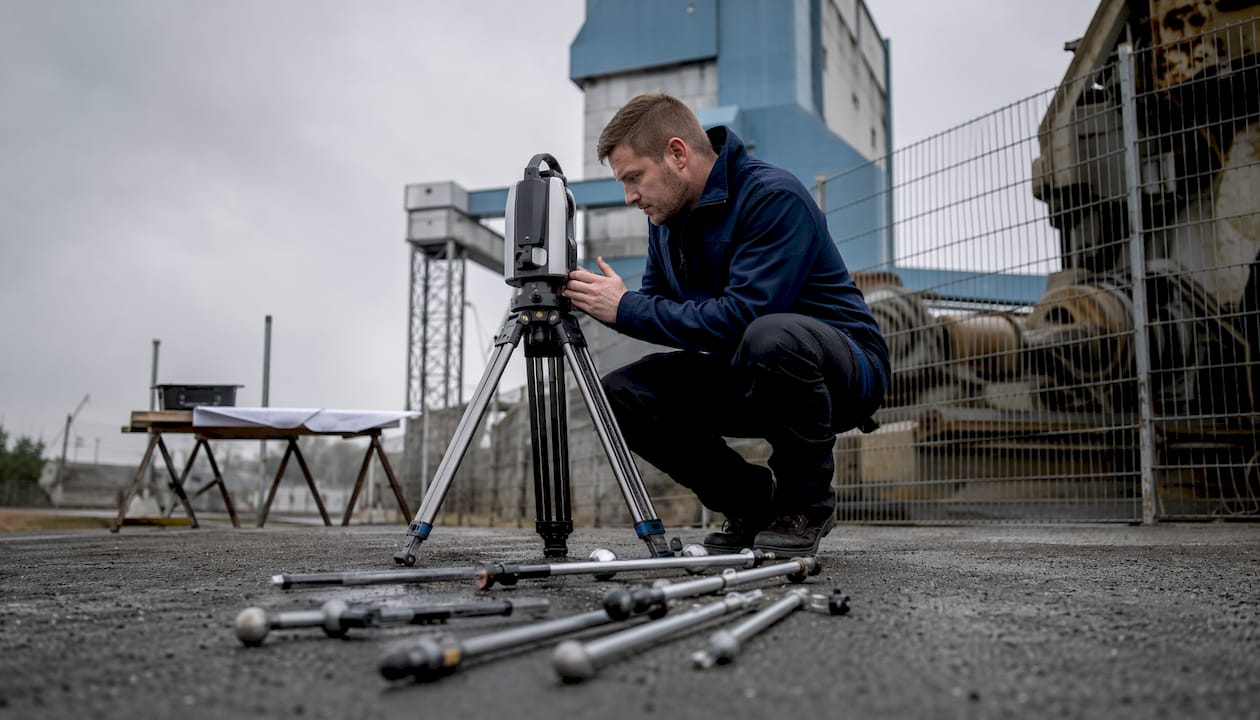

Lasertracker används när du behöver hög precision över längre avstånd, till exempel vid montering av stora strukturer, kalibrering av robotbanor eller verifiering av maskingeometri. API Metrology är ett av de ledande varumärkena inom lasertracker-teknik och finns i Lksabs produktportfölj.

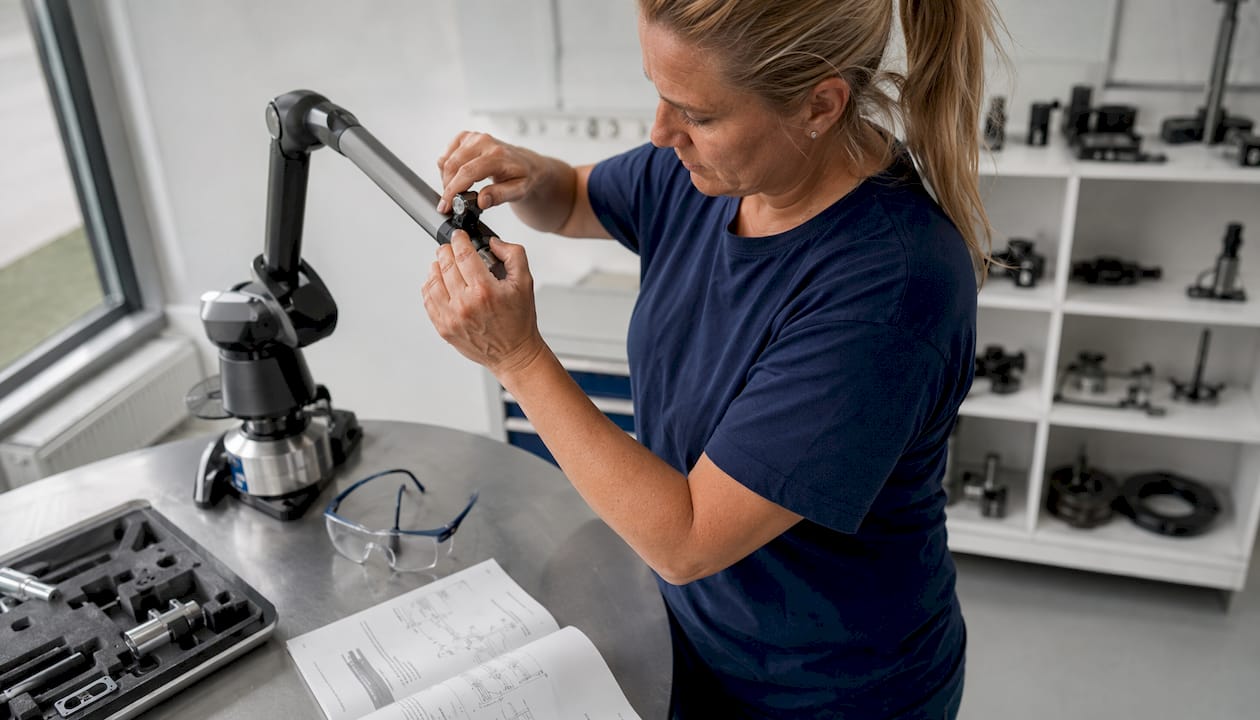

3D-mätarm är rätt val för detaljmätning i verkstadsmiljö: fixturkontroll, detaljinspektion och reverse engineering. Armen ger hög lokal noggrannhet och är enkel att flytta mellan mätpunkter.
Touchprober, CT-röntgen och visionmätsystem kompletterar bilden för specialtillämpningar: inre geometrier, komplexa gjutgodsar och snabb 2D-inspektion i produktionslinjer.
Teknik | Typisk tillämpning | Noggrannhetsklass | Leverabelformat |
Laserskanner | As-built, stora volymer | 1–3 mm | Punktmoln (E57, LAS) |
Lasertracker | Storskalig precisionsmontage | 0,05 mm | CAD, mätprotokoll |
3D-mätarm | Detaljmätning, fixtur | 0,1 mm | CAD, rapport |
CT-röntgen | Inre geometrier | 0,1 mm | STL, rapport |
För fördjupning om laserskanning och punktmoln, se Lksabs guide till industriell 3D-skanning.
Proffstips: Välj alltid en noggrannhetsklass som ger minst tre gånger bättre upplösning än din snävaste tolerans. Det ger tillräcklig marginal för mätosäkerhet i kedjan utan att du behöver byta utrustning mitt i projektet.
Fältchecklista: steg för steg vid mätning på plats
Den här checklistan täcker ett komplett mätuppdrag från ankomst till avresa. Gå igenom den i ordning — hoppa inte över säkerhetspunkterna även om tidspressen är hög.
Säkerhet och personlig skyddsutrustning
Genomför riskbedömning på plats innan arbetet startar; identifiera heta ytor, trycksatta rör och begränsade utrymmen.
Använd föreskriven skyddsutrustning: skyddsglasögon, hörselskydd, skyddsskor och vid behov andningsskydd.
Kontrollera att laserskannrar och lasertrackers är klassade för miljön (Ex-klassning vid explosionsrisk).
Informera driftpersonal om mätarbetets omfattning och tidplan.
Pre-check av utrustning
Verifiera kalibreringsintygets giltighetstid för varje instrument.
Kontrollera batterinivå, minnesutrymme och att mjukvaran är uppdaterad.
Rengör mätpunkter, reflektorer och prismor från smuts och kondens.
Kontrollera att stativ och fixeringspunkter är stabila och fria från vibrationer.
Installationskontroller
Placeringsregler är kritiska för flödes- och temperaturgivare. Montera i ett rakt rörstycke och minst 5–10 rördiametrar efter pump, ventil eller böj för att undvika turbulens. Insticksdjupet för temperaturgivare bör vara minst 75 % av rörets innerdiameter. Isolera givarhalsen för att minska värmeledningsfel.
Kontrollera att givaren inte sitter i en död zon (t.ex. vid rörbotten eller i en ficka utan flöde).
Undvik oisolerade givarhalsar som leder bort värme och ger för låga avläsningar.
Verifiera att referenspunkter och kontrollmärken är synliga och ostörda.
Datainsamling
Starta mätningen med en kontrollmätning mot känd referens.
Ta minst två oberoende mätningar vid varje kritisk punkt.
Tidsstämpla varje mätsekvens och anteckna omgivningsförhållanden (temperatur, luftfuktighet).
Fotografera installationen och notera avvikelser direkt i fältloggen.
Avslut och dokumentation
Genomför en initial datakontroll i fält innan utrustningen packas ned.
Säkerställ att kalibreringsintyg och mätprotokoll är kopplade till rätt mätfil.
Lagra rådata i ett öppet format (E57, LAS eller CSV) för långsiktig spårbarhet.
Proffstips: Fotografera alltid installationspunkten med ett synligt referensmått i bild. Det sparar timmar av frågor när rapporten ska skrivas veckor senare.
Hur bygger du upp kalibrering och mätosäkerhetskontroll?
Kalibrering är inte ett engångsevent utan en löpande process. Varje steg bort från ett ackrediterat referenslaboratorium adderar osäkerhet till mätkedjan. I kontrollerade miljöer ökar osäkerheten ofta med faktor 3–5 per steg; i tuff industrimiljö kan multiplikationseffekten bli en faktor 10. Det betyder att ett instrument som är kalibrerat till ±0,1 mm i labb kan prestera ±1 mm eller sämre i en varm, vibrerande processmiljö.
Mätosäkerhetens multiplikationseffekt: i kontrollerade miljöer ökar osäkerheten med faktor 3–5 per steg från ackrediterad referens. I tuff industrimiljö kan faktorn bli ≈10.
Kalibreringsprogram i praktiken
Inventera all mätutrustning och tilldela varje instrument ett kalibreringsintervall.
Tumregeln är en gång per år om inget annat föreskrivs i tillverkarens specifikation eller kundkrav.
Egenkontroller (kontrollmätningar mot känd referens) visar om driften förändras och om intervallet behöver kortas eller kan förlängas.
Dokumentera varje kalibrering med intyg, spårbarhetskedja och acceptanskriterier.
Praktiska dokumentkrav
En komplett kalibreringsdokumentation innehåller: kalibreringsintyg med ackrediteringsnummer, mätosäkerhetsbudget, spårbarhetskedja till nationellt eller internationellt referenslaboratorium, och en tydlig angivelse av under vilka förhållanden kalibreringen gäller. Utan den dokumentationen är mätresultaten svåra att försvara vid en revision eller tvist.
Lksabs guide om kalibrering och spårbarhet ger en praktisk genomgång av hur du bygger upp ett fungerande kalibreringsprogram för din verksamhet.
Hur bearbetar du mätdata till färdiga leverabler?
Rådata från en laserskanner eller lasertracker är sällan direkt användbar. Den behöver rensas, registreras och exporteras i rätt format innan den kan levereras till kunden eller integreras i ett BIM-arbetsflöde.
Steg i efterbearbetning
Rensning: ta bort brus, felaktiga punkter och artefakter från rörelse eller reflektioner.
Registrering: samordna flera skanningar till ett gemensamt koordinatsystem med hjälp av referenspunkter eller automatisk punktmolnsregistrering.
Filtrering och meshing: reducera datamängden och bygg vid behov en ytmodell (mesh) för CAD-integration.
Export: välj format efter ändamål: E57 eller LAS för punktmoln, STEP eller IGES för CAD, IFC för BIM-arbetsflöden.
Toleranshantering
Ange toleransklass tydligt i rapporten. Typiska värden varierar kraftigt beroende på tillämpning: as-built-dokumentation accepterar ofta ±3–5 mm, monteringskontroller kräver ±0,5–1 mm och maskininstallation kan kräva ±0,05–0,1 mm. Kommunicera alltid toleranserna skriftligt och koppla dem till den uppmätta mätosäkerheten.
Vad en komplett leverans ska innehålla
En välgjord leverans innehåller råpunktmoln, bearbetad modell (mesh, CAD eller IFC), mätprotokoll med mätosäkerhet, kalibreringsintyg och fotografisk dokumentation av installationen.
Leverabelkomponent | Format | Syfte |
Råpunktmoln | E57, LAS | Arkivering och återanalys |
Bearbetad modell | STEP, IFC, PLY | CAD/BIM-integration |
Mätprotokoll | PDF, Excel | Kvalitetsdokumentation |
Kalibreringsintyg | Spårbarhet | |
Fotodokumentation | JPEG, PDF | Installationsverifiering |
Arkivera alltid rådata i ett öppet format. Proprietära format riskerar att bli oläsbara när mjukvaran uppdateras, och spårbarheten bryts.
Vilka är de vanligaste felkällorna och hur åtgärdar du dem?
De flesta mätfel i industrin beror på installation, inte på utrustningen. Det är en viktig distinktion: ett korrekt kalibrerat instrument ger fel värden om det sitter fel.
Installationsfel
Symptom: instabila eller systematiskt avvikande värden. Orsak: givare i döda zoner, för nära pump eller ventil, otillräckligt insticksdjup. Åtgärd: flytta givaren till ett rakt rörstycke med tillräckligt avstånd och öka insticksdjupet till minst 75 % av rörets innerdiameter.
Symptom: temperaturgivare visar för lågt. Orsak: oisolerad givarhals leder bort värme. Åtgärd: isolera givarhalsen och kontrollera insticksdjupet.
Miljö- och utrustningsfel
Vibrationer från pumpar och kompressorer kan ge brus i mätsignalen. Välj givare med mekanisk dämpning eller montera på vibrationsisolerat stativ.
Temperaturgradienter och fuktkondensation påverkar optiska instrument. Låt utrustningen acklimatisera sig i minst 30 minuter innan mätning i miljöer med stor temperaturskillnad.
Datainsamlingsfel
Brist på redundanta mätpunkter gör det omöjligt att identifiera uteliggare. Mät alltid kritiska punkter minst två gånger oberoende.
Felaktig tidsstämpling eller blandade enheter i fältloggen orsakar systematiska fel vid post-processing. Använd standardiserade protokoll och kontrollera enheter innan export.
Systematiska avvikelser
Fel i referenskedjan eller föråldrade kalibreringsdata ger systematiska avvikelser som är svåra att upptäcka utan jämförelsemätning. Åtgärd: genomför en jämförelsemätning mot känd referens och skicka instrumentet på spårbar omkalibrering om avvikelsen överstiger acceptansgränsen.
Proffstips: Om ett mätvärde ser konstigt ut, misstänk installationen före instrumentet. Nio av tio gånger är det placering eller insticksdjup som är problemet, inte utrustningen.
Hur används industrimätning i olika branscher?
Metoden anpassas efter miljön. Här är fyra typiska tillämpningsområden med olika krav och utmaningar.

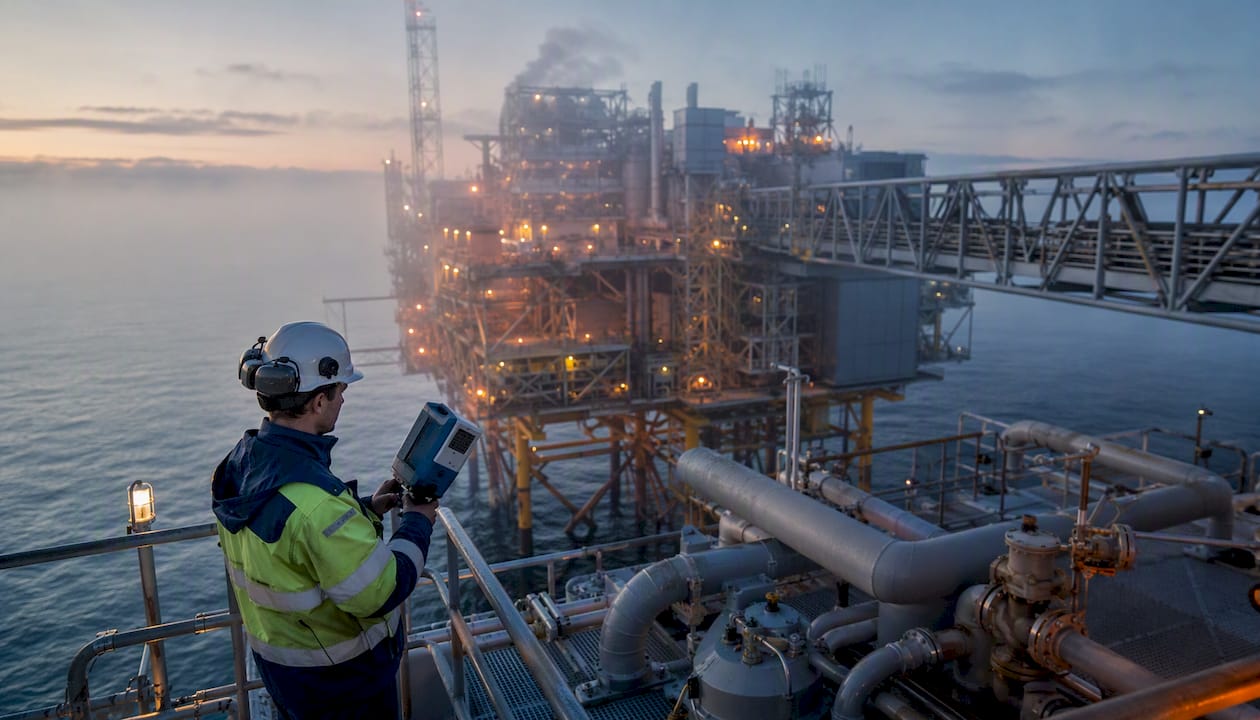

Offshore och marin industri
Laserskanning är standardmetod för dokumentation av plattformar och fartyg. Tidsfönstren är korta, miljön är krävande och säkerhetskraven är höga. Leveransen måste ofta vara klar inom 24–48 timmar efter mätning, vilket kräver effektiv post-processing och tydliga leverabelkrav definierade i förväg. Ex-klassad utrustning är obligatorisk i explosionsfarliga zoner.
Processindustri
Punktmätningar för processkontroll kräver hög tillförlitlighet och dokumenterad kalibreringskedja. Här är spårbarhet till ackrediterat laboratorium ofta ett kontraktskrav. Temperatur-, tryck- och flödesmätare sitter ofta i svårtillgängliga positioner, vilket gör att installationsreglerna för rördiametrar och insticksdjup är extra viktiga att följa.
Verkstad och tillverkning
3D-mätarmen är standardverktyg för fixturkontroll, detaljinspektion och reverse engineering. Spindelanalys och maskinkalibrering kräver lasertracker eller koordinatmätmaskin beroende på toleransklass. Lksab erbjuder både utrustning och utbildning för dessa tillämpningar.
As-built och BIM
Punktmoln från laserskanning integreras i IFC-baserade arbetsflöden för konstruktion, renovering och underhållsplanering. Noggrannhetskravet för as-built är normalt ±3–5 mm, men BIM-modeller för installationsarbeten kan kräva ±1 mm. Exportformatet IFC är standard för utbyte med konstruktörer och fastighetsförvaltare.
När ska du anlita en specialist och vad ska du fråga leverantören?
Intern kapacitet räcker för rutinmätningar med standardutrustning och väldefinierade toleranser. Anlita extern specialist när något av följande gäller:
Toleranserna är snävare än vad din utrustning klarar med tillräcklig marginal.
Mätningen är säkerhetskritisk och kräver oberoende verifiering.
Miljön är svår: höga temperaturer, explosionsrisk, begränsad tillgänglighet eller extremt korta tidsfönster.
Leverabeln kräver spårbar kalibrering och ackrediterat intyg som du inte kan producera internt.
Frågor att ställa leverantören
Vilken spårbarhet har er kalibrering och till vilket ackrediterat laboratorium?
Kan ni visa referenser eller case från liknande miljöer och toleransklasser?
Vilket leverabelformat levererar ni och i vilken programvaruversion?
Vad är er leveranstid från fältmätning till färdig rapport?
Hur hanterar ni avvikelser som upptäcks efter leverans, och vad täcker er garanti?
Checklista för offertförfrågan
Beskriv mätvolym, miljö och tillgänglighet tydligt.
Ange toleransklass och vilket koordinatsystem som gäller.
Specificera krav på kalibreringsintyg och spårbarhetskedja.
Definiera datakvalitetskriterier och acceptanstest för leveransen.
Fråga om möjlighet till uthyrning av utrustning om du vill utföra mätningen internt.
Viktiga insikter
En systematisk trestegsmetod för industrimätning, kombinerad med spårbar kalibrering och tydliga leverabelkrav, är det som skiljer tillförlitliga mätresultat från osäkra siffror.
Punkt | Detaljer |
Trestegsmodellen | Planera, samla data och utvärdera — följ ordningen och avsluta inte fältarbetet innan datakvaliteten är verifierad. |
Spårbar kalibrering | Kalibrera minst en gång per år och dokumentera spårbarhetskedjan till ackrediterat laboratorium. |
Installationsregler | Placera givare minst 5–10 rördiametrar efter störande komponenter och använd insticksdjup på minst 75 % av rörets innerdiameter. |
Mätosäkerhetens multiplikation | I tuff industrimiljö kan osäkerheten öka med faktor 10 per steg från ackrediterad referens — välj utrustning med tillräcklig marginal. |
Lksab som partner | Lksab erbjuder utrustning, kalibrering och fältmätning för hela kedjan från laserskanner till färdig BIM-leverans. |
Vad som ofta förbises i mätprojekt
Det finns en tendens i branschen att fokusera på utrustningens specifikationer och glömma att mätosäkerheten sällan begränsas av instrumentet. Den begränsas av installationen, miljön och hur data hanteras efteråt. Jag har sett projekt där man investerat i toppmodern lasertrackerutrustning men sedan monterat temperaturgivare i döda zoner och fått mätdata som inte håller ihop.
Det som verkligen sparar tid är att förstå vad sensorn faktiskt mäter, inte bara vad displayen visar. En temperaturgivare mäter sin egen temperatur. Om givarhalsen leder bort värme till omgivningen mäter du omgivningens temperatur, inte processens. Det låter självklart, men det är precis den typen av grundläggande förståelse som systematisk mätteknik bygger på.
Min starkaste rekommendation är att börja varje projekt med att kartlägga de kritiska mätpunkterna och skriva enkla rutiner som alla i teamet kan följa. Inte för att det är byråkratiskt, utan för att det är det enda sättet att säkra att mätresultaten håller när de granskas. Lksab är en resurs för utrustning, kalibrering och teknisk support när du behöver stöd i det arbetet.
Lksab hjälper dig med utrustning, kalibrering och mättjänster
Att välja rätt utrustning för ett mätuppdrag är en sak. Att säkra att den är kalibrerad, att data bearbetas korrekt och att leverabeln uppfyller kundens krav är en annan. Lksab täcker hela kedjan som generalagent för Nikon Metrology, Scanology och API Metrology i Sverige.
Behöver du en laserskanner för as-built-dokumentation? Kolla in TrackScan P42 för stora volymer eller lasertrackers för högprecisionsmontage. Lksab erbjuder försäljning, uthyrning och ackrediterad kalibrering, samt fältmätning och labbtjänster för projekt där du behöver extern kompetens med spårbar dokumentation. Kontakta Lksab för en offert eller teknisk rådgivning anpassad till ditt projekt.
Utvalda källor och vidare läsning
Rekommendationerna i den här guiden bygger på etablerade branschkällor och Lksabs egna tekniska guider. Här är de viktigaste för dig som vill fördjupa dig.
Mätning — Jernkontorets energihandbok: grundläggande referens för trestegsmodellen och prioritering av kritiska mätpunkter i energi- och processindustrin.
Lektion 8: Kvalitetssäkring och kalibrering (Pentronic): detaljerad genomgång av kalibrering, spårbarhetskedjan och mätosäkerhetens multiplikationseffekt.
Vanliga installationsfel (Direktronik): praktisk guide om placeringsregler för givare i VVS- och processsystem.
Industrimätning förklarat: guide för tekniker (Lksab): Lksabs egen fördjupningsguide med processmallar och fältprocedurer.
Effektiva rutiner för kalibrering (Lksab): praktisk guide för att bygga upp ett kalibreringsprogram med egenkontroller och dokumentation.
Industristandard för mätteknik (Lksab): genomgång av standarder och spårbarhetskrav som stöder dokumentation och certifikat.
Spårbarhet och dokumentation är inte administrativa krav som kan skötas i efterhand. De är en integrerad del av mätprocessen och det enda sättet att säkra att mätresultaten håller vid granskning, revision eller tvist.
